獨家解析：GSSI的“超疊加”HyperStacking技術有效性測評
發布時間：2025-04-10
瀏覽次數：237
來源：歐美大地
HyperStacking（超疊加技術）是GSSI公司在其實時采樣（RTS）技術基礎上為探地雷達領域開發的一項創新專利技術，其核心在于通過多掃描信號疊加處理提升探測性能，主要應用于市政工程管線探測、淺層地質調查等領域。
該技術最早于2019年隨200MHz數字化天線系統推出，2024年進一步應用于UtilityScan HS系列設備中，成為GSSI新一代探地雷達的標志性技術。
超疊加技術（HyperStacking）通過實時平均疊加多個獨立掃描結果，有效降低隨機噪聲干擾，提升信噪比。
這種處理方法能讓微弱信號得以增強，同時保留有效反射波特征
采用專利算法對環境中50/60Hz等工頻干擾進行智能過濾，在復雜電磁環境下仍能保持?jǐn)?shù)據穩定性。
與傳統天線相比，HyperStacking實現了更大的穿透深度和更高的縱向分辨率。測試數據顯示其對非金屬管線的識別能力提升顯著。
在保持傳統RTS技術測量速度的同時，通過硬件加速實現實時數據疊加處理，避免后期處理帶來的時效損耗。
實驗?zāi)康模?/strong>驗證以下兩種技術應用于雷達數據的對比
ETS 等效時間采樣：一次掃描采集一個數據樣本。
ETS采樣優點（低成本，數據采集可以用音頻波段電子設備完成）缺點（如果時機不完美，會產生抖動，噪聲）
HS 超疊加技術：實時采樣（RTS）的一種，一次掃描采集多個數據樣本。
RTS采樣優點（可以在一次 ETS 掃描的時間內將多個掃描平均到一起）缺點（成本、功率……）
而超疊加技術（HyperStacking）只需要幾個發射周期，即可完成相同保真度的GPR掃描，然后將這些掃描結果“疊加”（求平均）在一起，所需的時間僅為 ETS 一次掃描的時間。

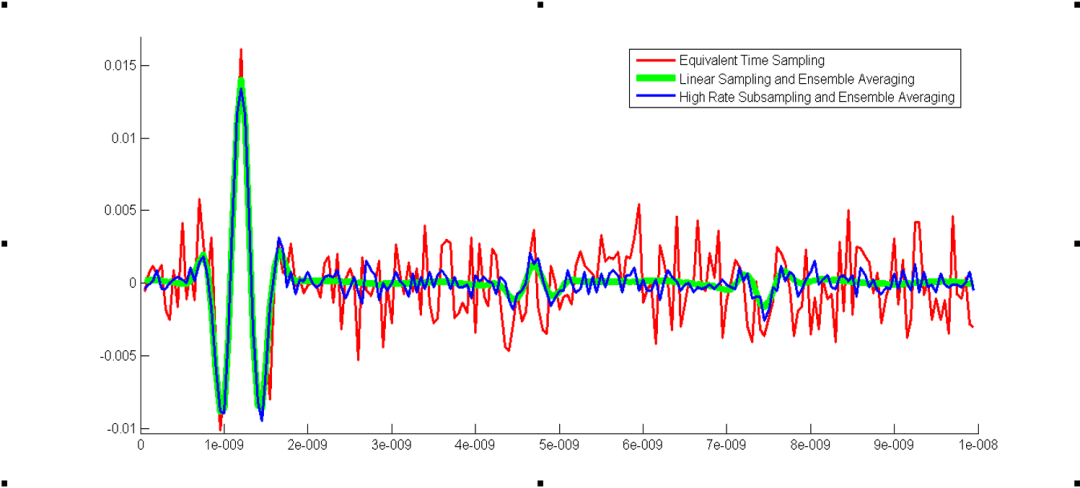

注：圖中綠色標線為理論上可以達到的最佳值
RTS 已經存在了幾十年。
由于采用了抖動融合技術，因此不會產生自感應噪聲或自干擾。
即人字形（摩爾紋）自感應帶寬現在可以在很高的 PRF 下運行，而且仍然符合標準。
HS 是 RTS 的一個子類，其中包含抖動融合技術擴展能量，以充分利用 FCC 限制。
測試方法：
在同一測線上，使用相同的推車，使用相同的頻率（400MHz），以相同的處理過程
在低/高電導率土壤，以及高噪聲環境下
分別從ETS和HS系統中采集數據。

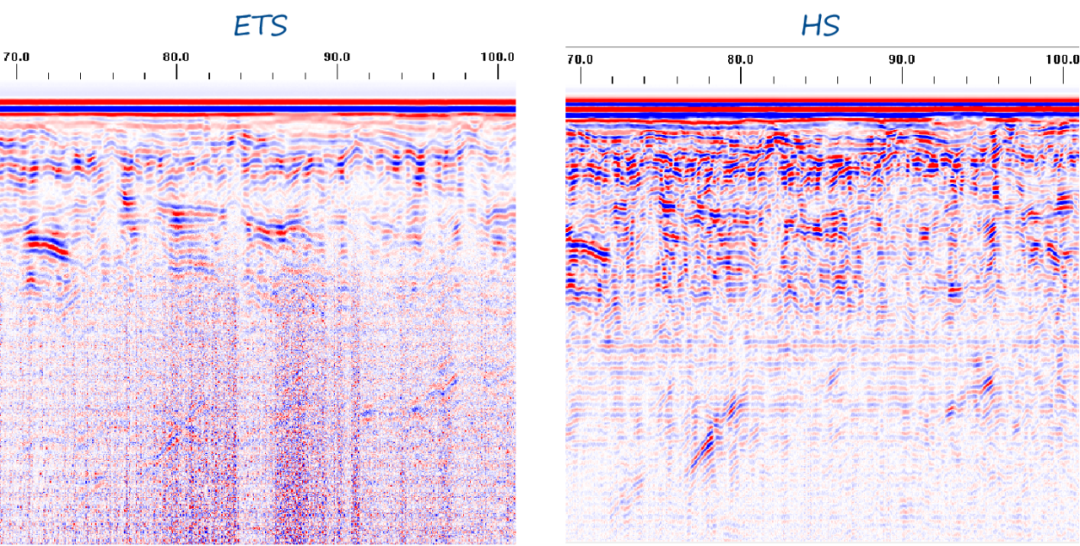

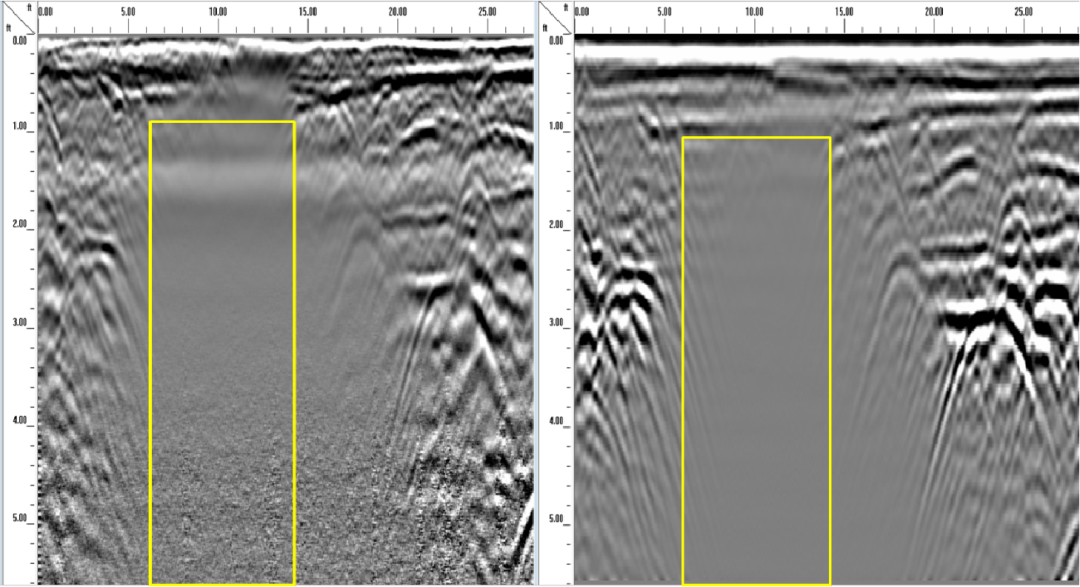

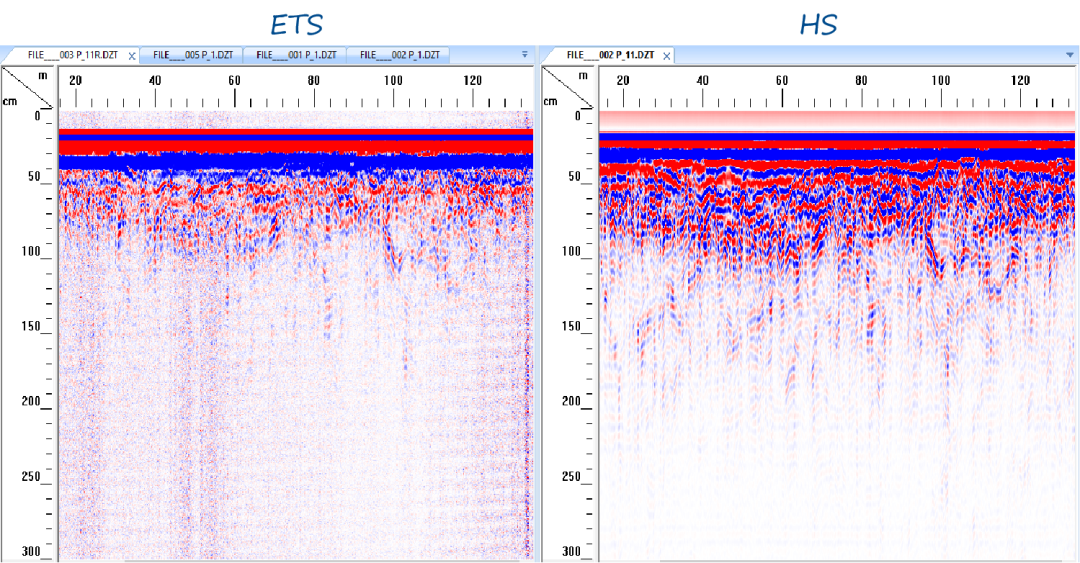

高電導率土壤掃描對比如下

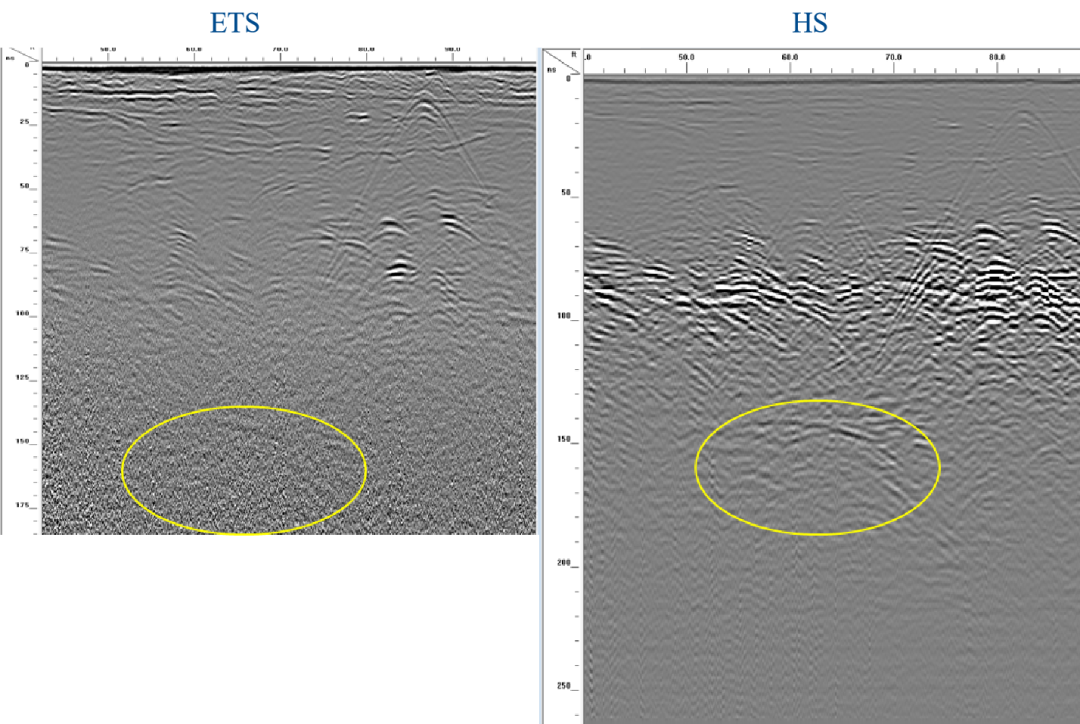

高噪聲環境（信號塔附近）掃描對比如下
實驗結論：

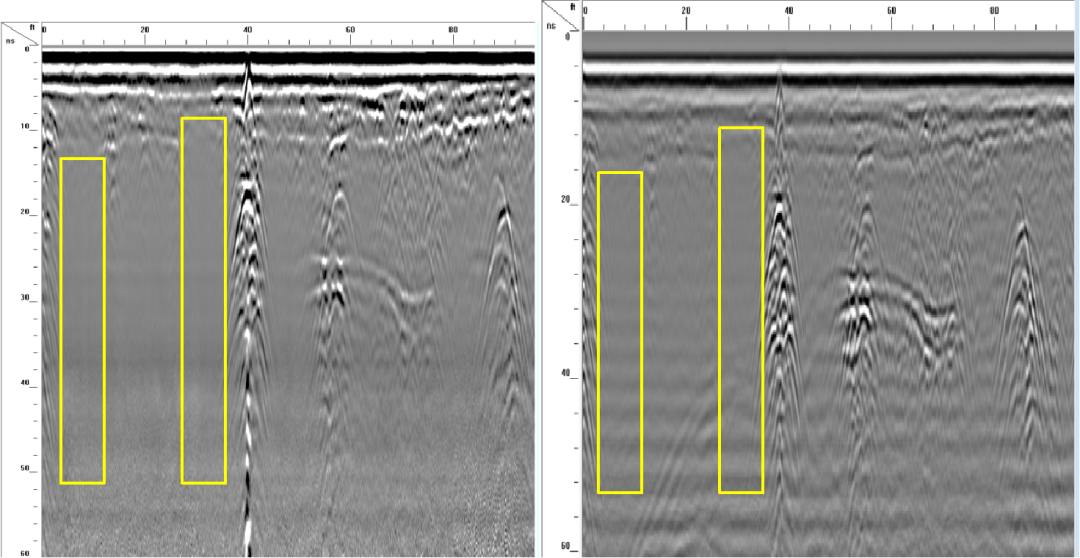

低流失土壤環境下
HS的穿透深度明顯高于ETS系統。
HS可以將弱目標反射可以從噪聲中分離出來。
高流失土壤環境下
HS的性能與ETS大致相同。
強干擾環境下
（廣播、蜂窩網絡等）兩者盡沒，需進行更多隨機化和平均化采樣。
| | |
| 提升30%-50%（如12米市政管線探測） | |
| | |
| | |
| | |
| 專利技術導致設備單價較高 | 傳統架構成本相對較低 |
超疊加（HyperStacking）技術已經成功在全球數千套GSSI設備中得到了驗證，代表了GSSI未來的技術趨勢，在隧道檢測、地下病害探測等領域展現了不俗的優勢。
未來超疊加（HyperStacking）技術會應用于更多頻率種類的天線，代表著探地雷達向智能化、精細化發展的方向。
