2024年暑期，長安大學引進的英國Broadbent公司先進GB GT150/3.0m大型土工離心機物理模擬試驗系統在完成工廠整機開機測試后順利交貨并開始安裝調試準備工作。該項目屬于交鑰匙工程，除了土工離心機主體本身以外，還配置了多個機載巖土測試裝置，投入使用后即可以開展多個方向的科學研究。
建設離心機實驗室是一項綜合而復雜的任務，需考慮設備選型、環境調控與安全規范，確保運行安全與實驗準確，要求供應商提供全方位、高集成度的解決方案。鑒于學科的科研創新需求，項目還需定制配套設備，這對供應商的技術、協調效率及售后服務構成全面挑戰。
科研資金承載著國家期望，我們深知責任重大。歐美大地專業團隊與長安大學深入交流，優化技術細節與配置方案，力求在性能參數、解決方案協調、售后服務及性價比上滿足甚至超越項目需求。長安大學在進行了大量的市場調研和實地考核后，引進歐美大地Broadbent大型土工離心機物理模擬試驗系統。
簽約后，歐美大地專案小組緊密監控項目進度，協助用戶進行場地準備等前期工作，確保系統按期交付。2024年9月，總重量超過25噸，體積龐大且超寬的大型土工離心機物理模擬試驗系統交貨，歐美大地克服困難最終將這臺龐然大物安全運送至用戶實驗室。

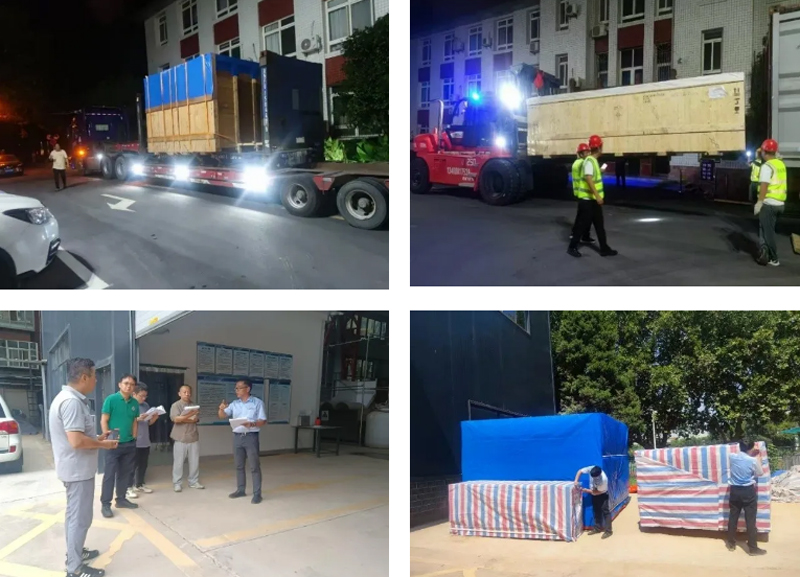

大型土工離心機物理模擬試驗系統運抵學校場地
大型土工離心機物理模擬試驗系統是一套大型室內巖土工程超重力縮比模型模擬測試平臺整體解決方案，整合了縮比模型力學場、降雨、施工過程、動靜態加載、試驗前期準備工具等，為巖土工程研究提供分析巖土介質在復雜靜態或動態應力場下的物理力學性質測試手段，為研究人員洞悉巖土體多場多相耦合災變?nèi)^程提供強有力支撐。
大型土工離心機物理模擬試驗系統是多個室內巖土工程測試子系統的有機集合體，包括以下幾個主要組成部分：
主系統：超重力土工離心機系統

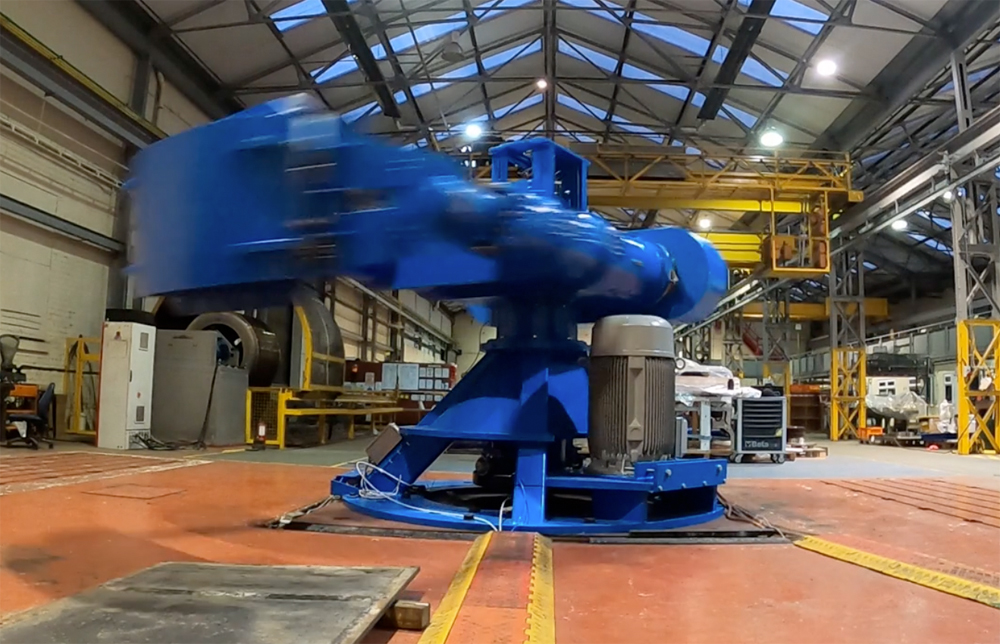

巖土重力加速模擬系統（超重力土工離心機系統）：系統最大容量150g.t，旋轉平臺半徑3.0m，最大負荷1000kg，最大離心加速度200g。
3m 150g-噸 土工梁離心機-GB GT150/3.0m
吊籃有效載荷
| 150 GT
|
吊籃平臺半徑
| 3.0m
|
有效荷載半徑
| 2.6m
|
吊籃最大尺寸
| 寬=1.0m（圓周方向）
高=0.9m（垂直方向）
長=1.2m（徑向）
|
最小加速度
| 10g，1000kg（轉速58 RPM）
|
典型加速度
| 150g，1000kg（轉速227 RPM）
|
最大加速度
| 200g，750kg轉速262 RPM）
|
自動平衡能力
| +/- 30kN
|
平衡力分辨率
| +/-1kN
|
最大剩余不平衡力
| +/-50kN
|
驅動電機
| 160 kW，460V - 4 極 – 3 相感應電動機
|
子系統一：48通道數據采集系統
數據采集系統設計用于高重力作業，基于Windows數字化，多通道離心機轉臂安裝，用于TCP/IP網絡采集和控制，各測量模塊可進行自由組合測量，可測量動態電壓，應變，振動，溫度等多種動態信號。

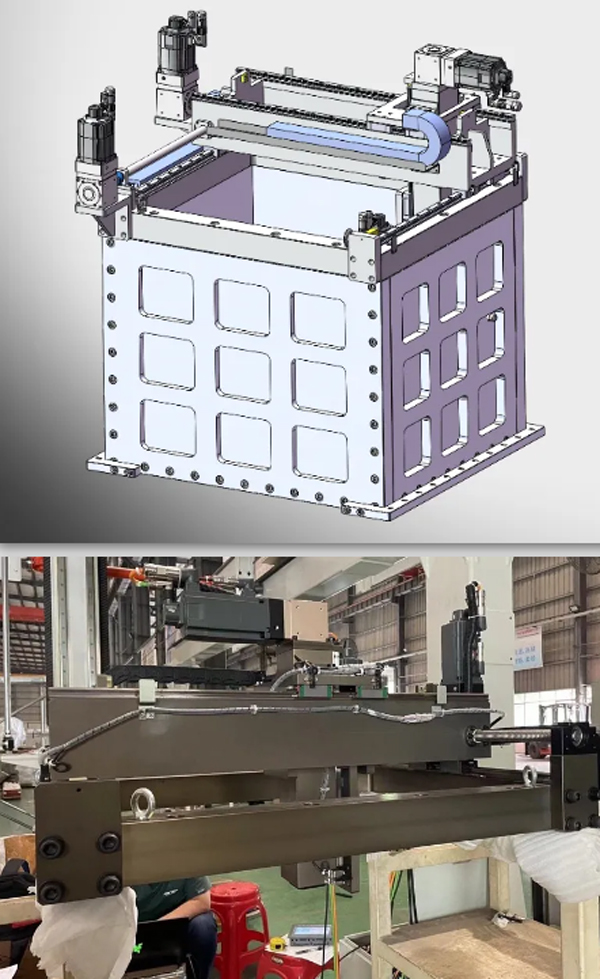

用于自動模擬各種工程進展，3+1自由度，可以在X、Y、Z三個方向自由運動，此外還增加一個扭轉作動器提供扭轉自由度，可以施加扭力，裝上相對應的刀具可以模擬鉆孔、掘進等工況。
機械手是在土工離心機實驗過程中模擬各種工程工況（比如打樁、壓樁、拔樁，邊坡支護、CPT靜力觸探勘測、各方向加載、鉆孔等）的首要利器，在預先編好操作程序后，可以全自動執行各種規定動作，實現在線驅動有效載荷運動并進行有效工作。
四個自由度 X, Y, Z,θ
設計重力環境：≥50g
每個自由度都是數字伺服控制
帶數字界面接口板的控制器和驅動器安裝在離心機上，通過無線網絡集線器控制機械手的數字伺服控制器
直觀而且易于操作的機械手控制軟件
操作方便性：機械手平臺以及離心機隨機控制器都采用快速拆卸方式設計，不使用的時候可以快速從離心機拆卸，延長機械手使用壽命。
靜力觸探儀及全流動貫入儀：用于超重力縮比模型現場勘探測試。
靜力觸探試驗（CPT）是一種確定土的巖土工程特性和劃分土層的方法。 我們采用專門用于物理模型試驗的微型靜力觸探儀。它是采用最先進的數控車床和銑床進行精密加工而成，外徑為12mm，錐尖有一個60°的錐角。該CPT設計能夠提供最大5kN的豎向摩阻力(錐尖阻力)，適合在一個典型的離心模型試驗中獲取土層應力。

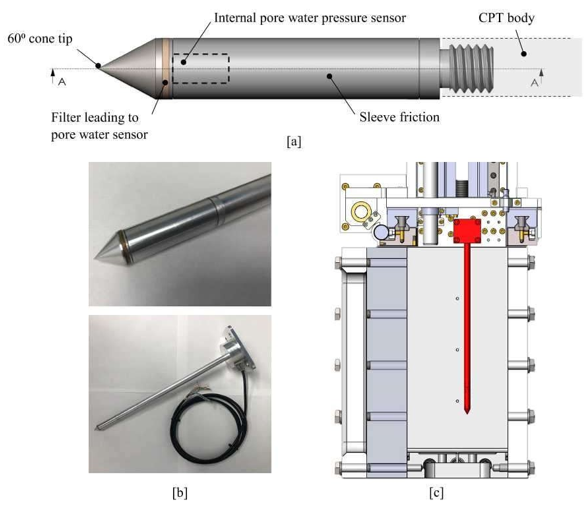

CPT
（a）總體結構
（b）安裝完成的CPT
（c）安裝于TBS二維作動器上的CPT
在超重力土工離心機模擬降雨過程，降雨強度完全可控，可以研究黃土邊坡降雨沖蝕滲流效應、地下水位變化所引起的巖土災害問題。
水-力耦合效應主要是在采用土工離心機在縮比土工模型中通過超重力離心加速度產生和原型同樣的力學條件的情況下，再通過其他方法改變模型里面的水力狀況，比如人工降雨等，研究降雨對巖土工程的影響，特別是模擬降雨所引起的滑坡、泥石流現象等。用于降雨+地震多災種耦合作用下，邊坡、泥石流、高土塌方、潰壩等自然災害模擬實驗研究。
超重力降雨模擬設備是在超重力土工離心機系統的基礎上，增加人工降雨設備，實現在超重力土工縮比模型中模擬自然界降雨的情景。因為降雨設備要結合已有的超重力土工離心機以及其他設備一起聯合工作，所以所有部件都要進行抗高重力加速度的設計和加強處理，同時還要實現降雨和其他力學加載聯合實驗功能。

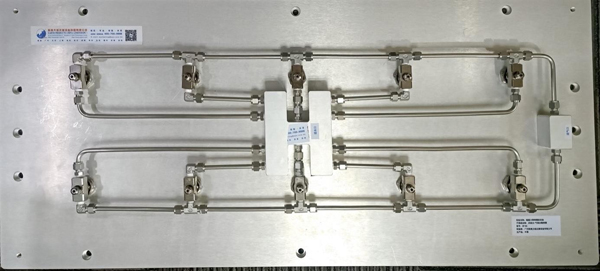

本套超重力降雨模擬設備將包括以下幾個組成部分：1. 多級水-氣混合撒雨器；2. 水、氣旋轉接頭與壓力供應系統； 3. 特種降雨吊籃（模型箱）。

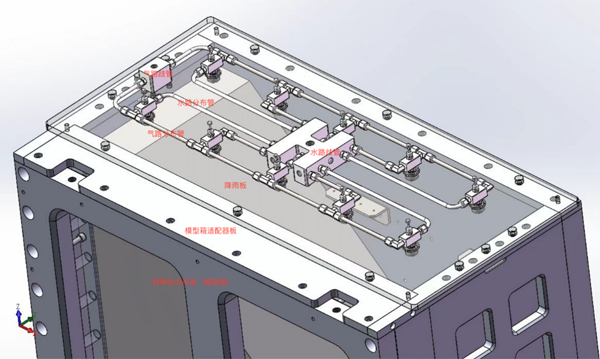

多級水-氣混合灑雨器及降雨吊籃整體裝配圖

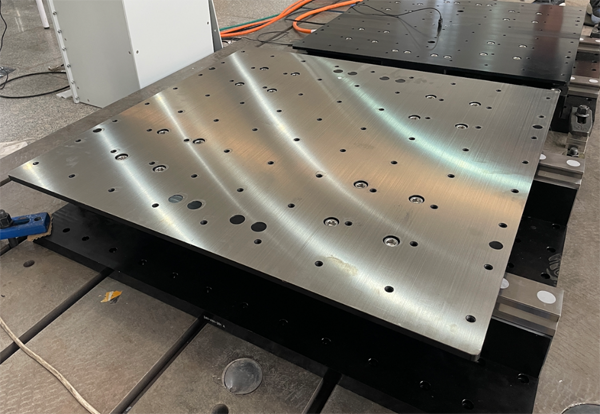

子系統五：超重力一維伺服動態加載裝置
及振動測試平臺(振動臺)
可以在超重力離心機內模擬動靜態加載，以及模擬地震震動，研究土動力學。

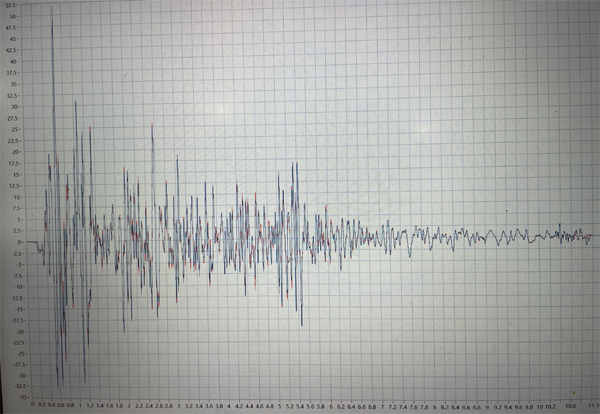

一維動態加載作動器主要用于施加豎向荷載來測試地基承載力，來研究樁土及其他結構之間的相互作用。不同的垂直加載方式可以通過預先編程來實現線性加載、周期加載、分級加載及循環加載。也可以采用水平安裝方式，模擬水平動態荷載的施加。單通道可編程控制的數字伺服驅動器，通過預先編好的配置文件發送運動命令，通過以太網通訊進行模擬控制或交互控制，可以施加正弦波、方波、三角波、隨機波，甚至是地震波。
子系統六：超重力試驗?zāi)Ｐ拖?/strong>
數量不少于3個，分別可用于普通應用、振動滑臺應用、PIV應用等。
1個普通剛性模型箱，用于一般用途，可以容納巖土重力加速模擬系統滿載負荷；

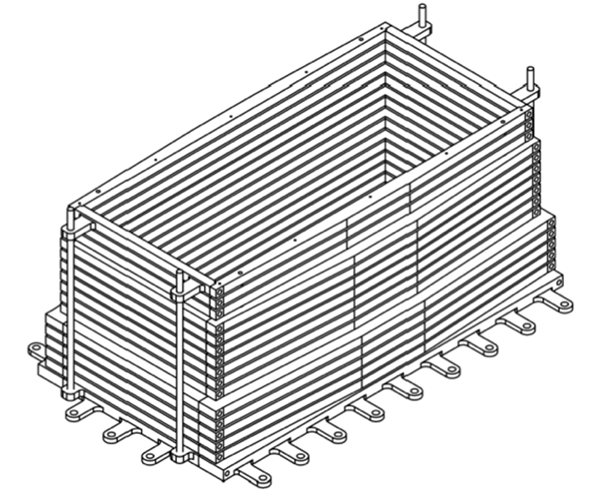

多層剪切巖土模型箱一個，內部尺寸≥500X400mm，高度≥400m，層數≥15層；

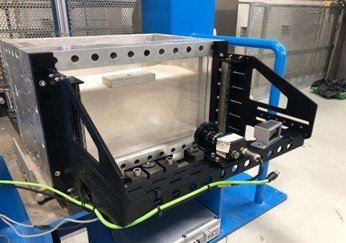

PIV專用模型箱一個，為一個測面透明的剛性模型箱，可以采用攝像頭監測試樣的變形和運動矢量。
作為一項交鑰匙工程，該系統的順利落成預示著學校科研能力的顯著提升。設備一旦投入使用，將立即為長安大學在巖土工程、地質工程、材料科學、環境科學以及防災減災等多個研究方向提供強有力的實驗支持，推動跨學科研究的深入發展，加速科研成果的轉化與應用。
歐美大地有能力承接復雜的定制化大型項目，能夠根據使用者需求，量身定制高品質、高性價比的綜合解決方案，且方案靈活多變，既可提供原裝進口的尖端設備，也能將進口設備與個性化改造完美融合，更能根據用戶獨特需求，設計并制造專屬的定制系統。
