Karl Snelling Dr Ben Hutt Jeff Gray
GDS Instruments.
概述：在高端巖土設備方面，GDS儀器對于巖土工程師來說并不陌生。GDS公司成立于1979年，主要研發巖土實驗設備。在早期的25年里，GDS主要為大學研究人員生產計算機控制的高級測試系統。今年4月，香港科技大學引進了GDS最新成果——真三軸儀。在該套系統壓法過程中，GDS工程師客服了機械設計、液壓油缸的同步性和碰撞預防等諸多挑戰，解決了一系列難題，為巖土工程師們開展更加復雜的應力路徑試驗研究提供了可靠工具。
1介紹
在研發高端巖土設備方面，GDS儀器對于巖土工程師來說并不陌生。GDS公司成立于1979年，主要研發巖土實驗設備。在早期的25年里，GDS主要為大學研究人員研發計算機控制的高級測試系統。估計至少有500位學生，通過直接使用GDS的設備獲得博士學位。今年4月，香港科技大學引進了GDS最新成果——真三軸儀，如圖1所示。

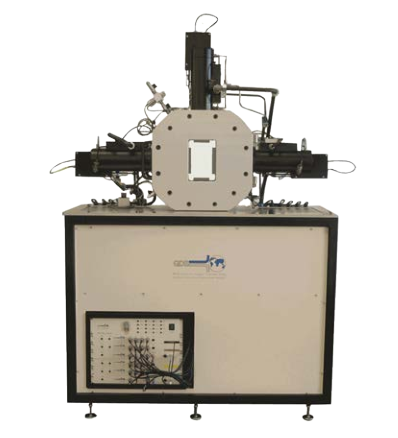

圖1 GDSTTA，真三軸儀
Fig. 1 GDSTTA, True Triaxial Apparatus.
與常規三軸儀不同，真三軸儀（TTA）的特征是三個主應力都能獨立控制。在常規三軸儀中，圓柱體試樣的徑向壓力σ2 和 σ3是相等的，軸向桿控制需要加載的主應力σ1（見圖2a）。真三軸儀設計成能夠獨立控制施加在土試樣上的應力σ1, σ2 和σ3的大?。ㄒ妶D2b），從而使得該系統可以進行更復雜的應力路徑試驗。

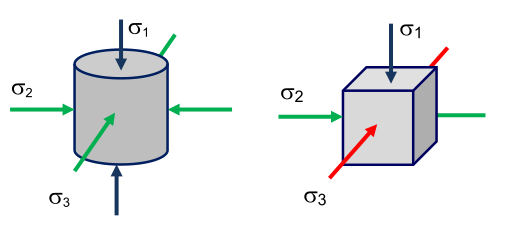

圖2 a)常規三軸儀試樣的應力狀態 b) 真三軸儀試樣的應力狀態
（
）（
）
Fig. 2: a) Stress conditions on a conventional triaxial sample (σ2 = σ 3), b) Stress conditions on True Triaxial Apparatus sample (σ1 ≠ σ2 ≠ σ 3)
杰爾曼于1936年首次發現，真三軸儀的原理可以用于研究應力路徑，根據這個原理可以在常規三軸儀中研究應力路徑。隨著許多測試設備的發展，低成本的電子元件的普及，真三軸儀（TTA）作為一個可行的測試系統，如今更多的被用作研究工具。杰爾曼的儀器利用固定邊界方法，用6塊板相互滑動產生3個軸向力。（見圖3a）
圖3：a)固定邊界法截面 b)GDS法截面，利用混合邊界，免受固定邊界摩擦的問題
Fig. 3: a) Cross section of fixed boundary method, b) Cross section of the GDS approach which uses mixed boundaries, but does not suffer with friction problems associated with fixed boundaries.
GDS設計的系統使用更獨特的方法來施加應力，通過使用一個混合邊界，兩個邊界固定（σ1 和 σ2），最后一個軸（σ3）使用固定的液壓。
2設備開發中的挑戰
設計實現高達頻率10Hz的動載荷實驗，同時也能實現負荷準靜態低應變剪切試驗，是GDS的這款真三軸儀（TTA）的最大挑戰之一。
2.1挑戰一：機械設計
系統機械設計的主要挑戰是產生滿足高頻率運行要求的可靠的驅動器。靜壓軸承布置的設計需要考慮復雜的材料和工序，同時非常嚴格的控制尺寸,同心度和它們的公差。每個液壓驅動器由獨立的高響應度的伺服閥控制，來獲得我們需要的高頻率。對于這種高速液壓系統，保持所有液壓線路盡可能短是很有必要的。因?yàn)橛偷谋硥盒枰皶r(shí)維持，為此需要計算最短的管道長度、收集器和液壓平衡，液壓阻力和壓降減少到一個絕對最小值。四個這樣的液壓驅動器單元被安裝在壓力室體上，這個壓力室?guī)в?span lang="EN-US">2個試樣窗口，通過這個窗口易于安裝試樣，這是非常重要的，同時在關上窗口時的能隨時觀察試樣，因此，大窗口能承受的內壓力也是設計時需要考慮的。
安裝試樣需要通過壓板（見圖4和圖5），需要設計各種用戶操作工具，例如：一個基準設置工具，用來使試樣直立在中央位置。對GDS來說，試樣膜的安裝是一個新的挑戰，因?yàn)榉叫伪葌鹘y(tǒng)的圓柱型的試樣更難安裝和密封。頂帽設計成離開試樣的錐形，以保持它們自身重量最小，因?yàn)橐粋€(gè)高頻的系統，運動部件需要設計的盡可能地輕，以保持它們的慣性最小。
圖4：與常規三軸試驗不同，垂直和水平板都有碰撞的可能
Fig. 4: Unlike conventional triaxial testing, vertical and horizontal platens have””” the potential to collide”.
2.2挑戰二：成對液壓油缸的同步性
在開發之初就知道，雖然GDS有單軸控制硬件解決方案，但對于多軸動態場合卻不合適?，F(xiàn)存的固件/軟件不能簡單的是用來處理動態場合。GDS早已控制了他的產品的各個方面——機械，電子，固件和軟件。不受第三方的產品限制。因此，他們可以利用一些現有的硬件模塊，然后用新的方式來解決這個問題。通過這種方式，GDS重寫固件、編寫軟件，以便于實現所需要的。
GDS真三軸儀（TTA）方案，每個液壓油缸配一個動態的控制器，這些控制器由一個高速實時局部總線網絡連接在一起，使每個動態控制器共享實時（亞毫秒）的信息。固件利用這些信息來保證在試驗中所有動態控制器保持同步和協同工作，防止試樣加載時壓板的碰撞。計算機通過軟件協調整體行為，每個單獨的控制器通知它在一個整個試驗中應該起什么作用，收集和整理每個控制器收集的數據。
2.3挑戰3：保持試樣居中
即使完整的軟件和固件協調到位，控制液壓油缸本身是一個挑戰?？刂瞥蓪Φ囊簤河透椎奈灰剖窍鄬θ菀椎?。如果左邊的驅動器移動了1mm，那么右邊的也一樣，從而維持試樣居中。當采用荷載控制時，即使校準時左邊和右邊加載非常微小的差別，總會使得試樣的中心位置移動。例如：如果精確地在左邊液壓油缸施加2kN的荷載，右邊液壓油缸施加2.01kN的荷載,雖然差別很小，但在校準時不可避免有差異，試樣可能移動到左邊。
在荷載控制模式中，一個液壓油缸專門由荷載控制，同時對稱的液壓油缸移動到位移控制位置，由反面的位移控制，因此能保持試樣居中的位置。在較低頻率時能完美運行，然而在1Hz以上根本不可能只是根據測量的位置，原因是液壓油缸實際反應需要時間——在目標位置和到達該位置之間總會有時間延遲（雖然?。?這個簡單的方法：一個驅動器總是扮演“追趕”，而程序要求他們都保持鏡像位移完全同步，同時控制主應力的荷載值。
真三軸儀（TTA）使用智能反饋方法解決了這個問題，當一個ram由荷載控制時，實際上它是由荷載和位移控制，這就意味著反饋過程自身生產正確的參考位置，這個位置可以與對稱位置的液壓油缸共享。利用這個策略兩個液壓油缸可以保持位移完全同步，即使一個針對荷載，另一個針對位移。
2.4挑戰4：碰撞預防
GDS 真三軸儀（TTA）設計要求四個液壓油缸在頻率高達10Hz運行時，具有很高的同步性，同時確保避免壓板相互碰撞。為了避免碰撞, 必須實時解決每個控制器的位置以保證樣品和機器不受損害。壓板處碰撞的參考點總是落后于實際的位置，因此在壓板周圍存在一個可變的安全區域，這個區域也能觸發壓板碰撞。圖5顯示了軟件碰撞的狀態，清楚通知用戶壓板在潛在的碰撞區，以及哪一塊壓板發生碰撞。
圖5：壓板狀態窗口隨時顯示碰撞狀態（綠色為不碰撞），b)可以通過窗口觀察立方體試樣
Fig. 5: Platen status window displays collision status at all times (green for not in collision), b) Cubical sample can be viewed through the specimen viewing window.
預測一個潛在的碰撞可能即將發生,也需要重要的邏輯。碰撞處理機制保證在就要發生碰撞前用阻力最小的路徑解決潛在的碰撞，移動需要最小位移量的軸來保證壓板永不發生碰撞。
3結論
真三軸儀（TTA）可能是GDS迄今為止設計的最復雜和精密的儀器，挑戰了多個領域——機械，電子，固件，控制算法和軟件，制樣和軟件，允許實現比常規三軸儀更復雜的應力路徑。
