應變式傳感器以電氣方式轉換物理量。它們的工作原理是將物理量轉換為稱為傳感元件的組件中的機械應力,然后用應變儀將該應力電轉換。傳感元件結構和應變片經過優化設計,以提供精度和處理能力的產品。應變片式傳感器根據其用途大致分為普通型和土木工程/建筑型。一些通用型傳感器用于土木工程/建筑領域。

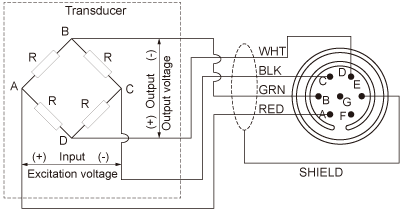

傳感器電橋電路和連接器對齊
內部橋接電路及接線方式如下所示,但不適用于部分產品。當需要連接器插頭時,請在將插頭安裝到換能器電纜時指定。
額定輸出和應變值
傳感器的輸出(額定輸出)是重要的規格之一,以 mV/V 表示。mV/V 是最大負載施加到傳感器時的輸出電壓。它顯示了施加 1V 時產生的輸出電壓。
例子:
1.5mV/V 表示當施加低于傳感器滿容量的負載時輸出 1.5mV,同時施加 1V。如果施加 2V(應變測量儀上的電橋激勵):
1.5mV/V × 2V = 3mV
因此,如果應變系數為 2.00(系數設置為 1.000),則傳感器的輸出電壓為 3mV,其值為在應變測量儀上顯示的,可以通過以下表達式計算,該表達式是基于電壓-應變關系表達式制定的;
img-summary-02 ⊿e:傳感器的輸出電壓(V)(V)
E:勵磁電壓(V)
K:應變測量儀的應變系數
ε:應變測量儀的讀數
將 K、E 和 ⊿e 分別定義為 2.00、2V 和 3mV,3mV 等于 0.003V,因此ε = 0.003 = 3000×10 -6應變。
通過將應變測量儀器的應變系數設置為 2.00,并以 1V 的激勵電壓取換能器的輸出電壓,我們有以下公式:
2 ⊿e = ε ,則
1mV/V = 2000 x 10 -6應變。
2mV/V = 4000 x 10 -6應變。
