歐美大地與廣東省建筑科學研究院在廣州市環洲五路開展三維探地雷達道路空洞探測試驗。
測試設備
本次測試采用3D-Radar公司的GeoScopeTMMKIV三維探地雷達。GeoScopeTMMKIV基于頻率步進雷達技術和天線陣技術，是一套高分辨率的真正的三維地下成像探測系統。通過使用數字頻率源而不是傳統的鎖相環技術，GeoScopeTM MKIV可以產生從30MHz到3GHz的波形，波形長度為0.5-10毫秒，高達1500個頻率。步進頻率雷達具有相干接收機，這意味著整個波形長度（通常幾毫秒）被用作100%的有效積分時間。GeoScopeTM MKIV探地雷達頻帶寬幾乎達到3GHz，具有很高的分辨率。

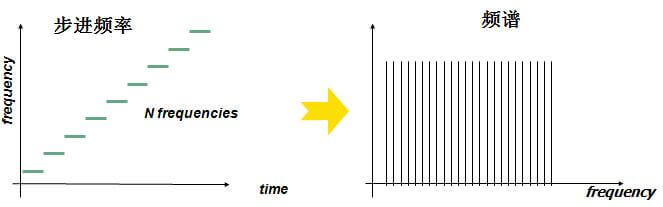

頻率步進脈沖
現場實測與分析

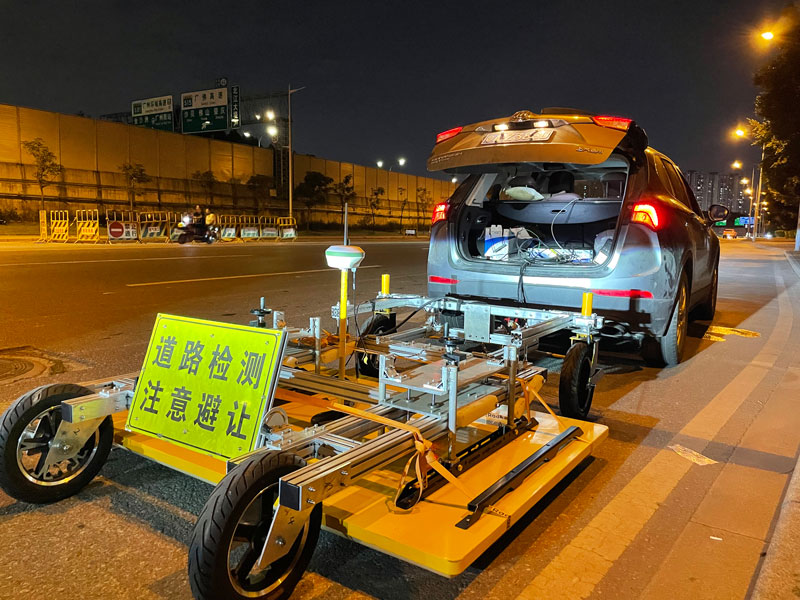

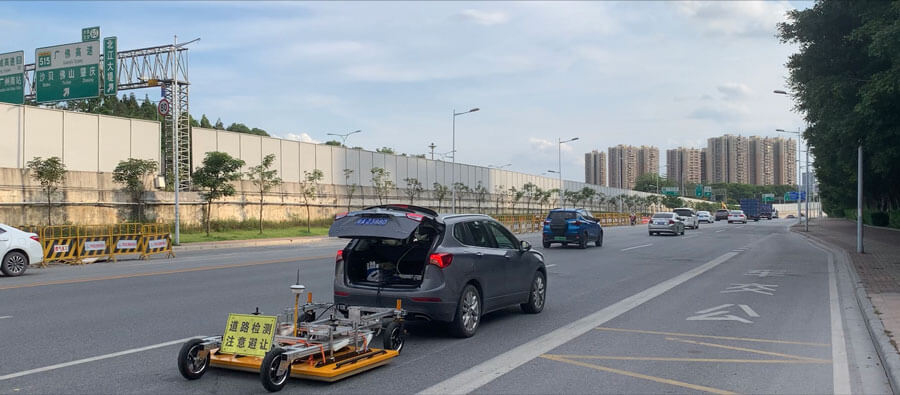

本次試驗采用了地耦天線DXV1808，長度1.9米，8個通道，通道間距16.4cm，采用拖車式安裝，用一輛SUV車做牽引車。
01 檢測路段
測試路段：環洲五路東北向西南方向，繞保利春天里小區環測

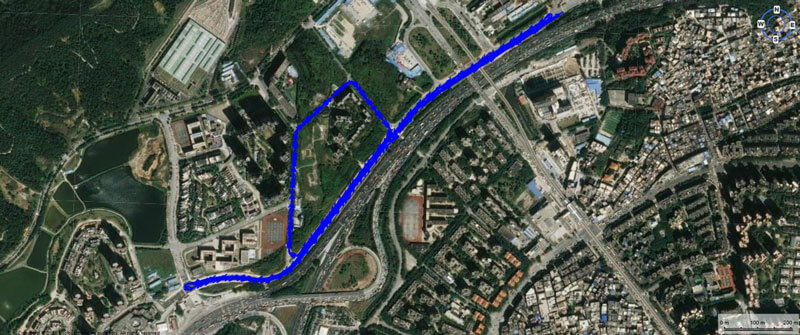

必應鳥瞰圖顯示測試線路位置

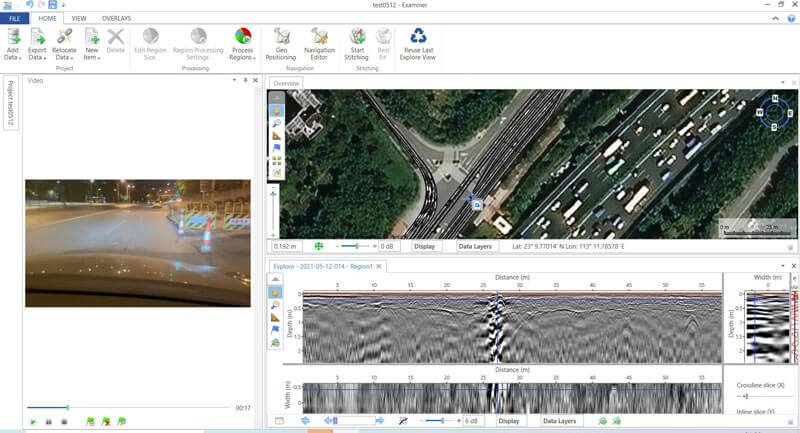

分析軟件Examiner軟件界面
上圖為Examiner軟件分析界面，左側為現場道路視屏，與雷達數據同步；右上方為電子地圖上顯示的總覽圖（俯視圖）；右下方為雷達數據三視圖，其中上圖為一個通道的縱斷面，右上為橫斷面，下圖為鼠標深度位置的水平切片圖。
02 雷達數據圖像分析

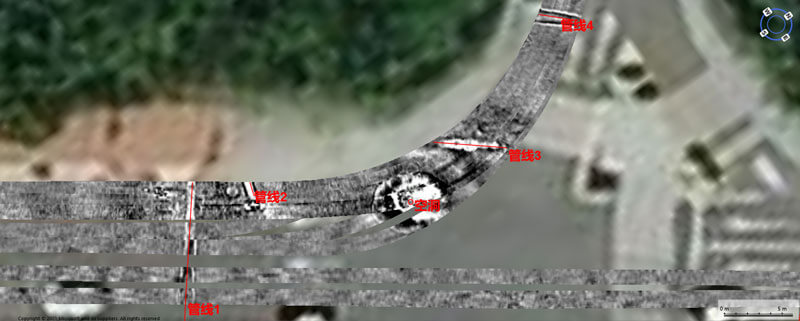

雷達總覽圖顯示一處空洞和管線1-4。

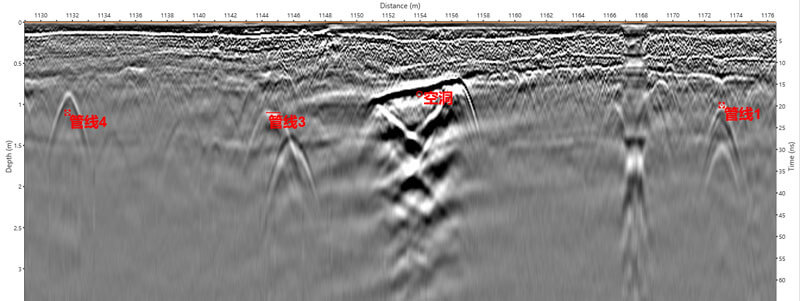

空洞一條測線的三視圖，空洞呈圓形，直徑約為5米，深度約0.85米。
空洞驗證
三維探地雷達檢測出地面空洞，經鉆孔及開挖驗證，確認探測結果無誤。

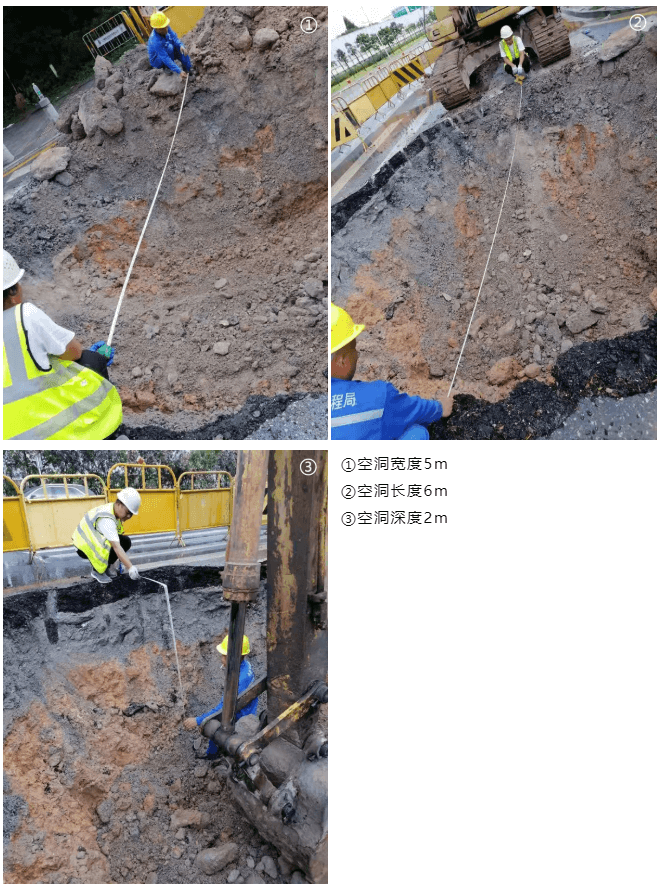

缺陷路面開挖后經測量，掏空部分長約6米，寬約5米，0.7-2.2m為空洞，空洞底面深度平均為2.2米?？斩粗睆郊s6m，面積約30平方米，深度范圍0.7-2.8m。

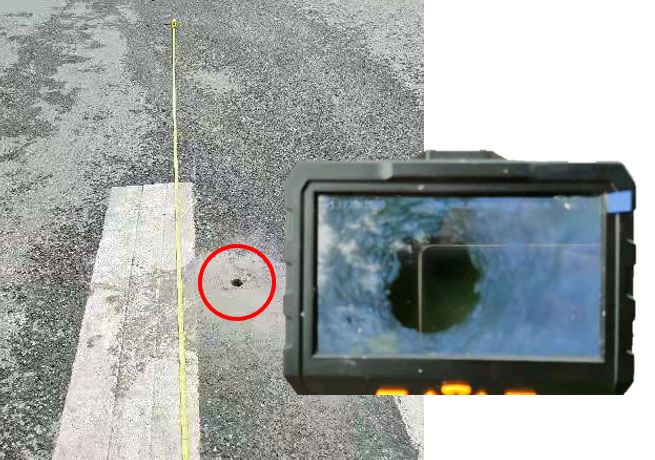

鉆孔驗證
開挖驗證
更多三維探地雷達測試案例方法，詳詢歐美大地。
