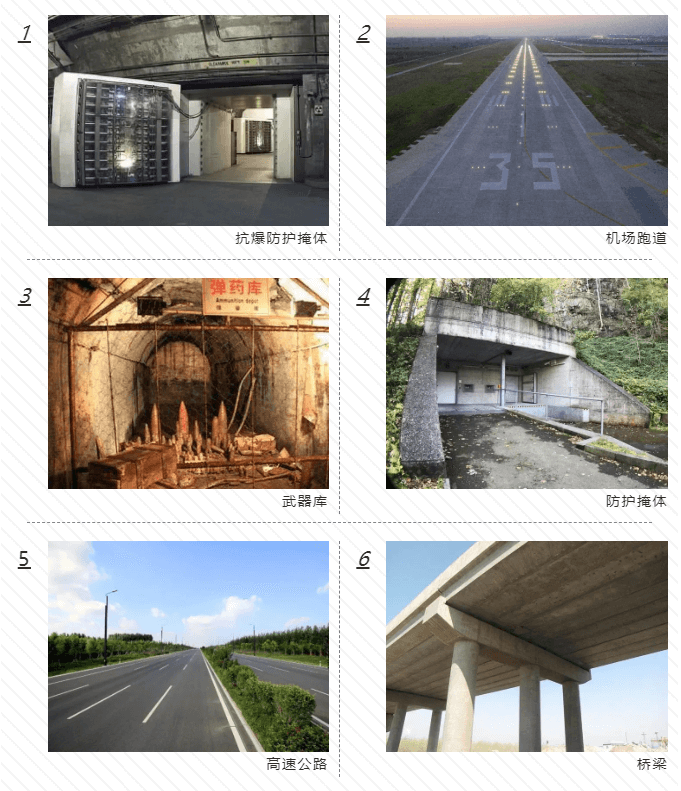

當前混凝土材料被廣泛應用于抗爆防護結構、機場跑道、武器庫、科研防護掩體、高速公路、橋梁土建結構等重要國防和民用設施中，開展針對混凝土目標的爆炸效應研究具有重要價值。工程結構中混凝土除了承受靜載荷外，往往不可避免地承受急劇變化的動載荷， 如爆炸、沖擊和地震等。沖擊載荷下混凝土材料的動態力學性能，對研究爆炸、沖擊、高速撞擊、侵徹、動態損傷等問題都有著重要的影響。通過此類試驗可有效評估混凝土材料在爆炸測試場景下的結構強度，防護等級，變形特性等重要結構參數。

混凝土爆炸效應測試特征及測試要點

在實際測試過程中，爆炸效應產生時能量瞬間釋放。因此產生的信號表現為極陡的上升沿的類似方波的階躍信號，且信號表現為一個超高頻的非周期階躍信號。

典型爆炸沖擊信號波形

針對此類沖擊信號的典型特征，想要獲得完整的、最接近真實信號的數據，對采集設備的A/D轉換器的類型、采樣頻率、放大器帶寬等多項指標均存在很高的技術要求。

混凝土爆炸效應測試典型實驗

混凝土結構的爆炸破壞效應分析和破壞程度評估在爆炸事故分析、結構抗爆設計、反恐怖襲擊和科研領域均是一個重要的課題。建筑物結構的抗爆設計、爆炸事故中的威力評估或爆炸破壞效果評估。混凝土作為一種重要的工程材料，已被廣泛應用于民用建筑和科研防護工程中。在應用過程中，混凝土處于復雜的力學環境，有時要承受爆炸沖擊的作用。因此，其力學性能受到廣泛關注，國、內外學者針對混凝土材料爆炸應變測試進行了大量的研究。

下述試驗研究爆炸荷載作用下鋼筋混凝土懸臂式防爆墻的防爆性能，通過改善鋼筋與混凝土之間的粘結性能，分析兩者之間的粘結對抗爆性能的影響 。

測試試件結構及測點布置

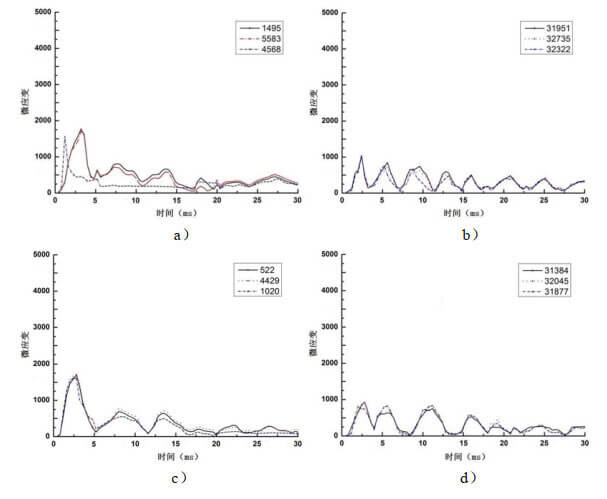

參考文獻應變測試圖

實際應變測試結果（4磅TNT混凝土應變）

兩者的混凝土應變變化規律相近，有限元模擬的中部混凝土應變比參考文獻中的結果小，底部混凝土應變卻與參考文獻的結果相近。中部混凝土單元可能是因?yàn)閷?shí)際中混凝土在和鋼筋進行應力傳遞時有滑移帶來的應力消散，而完全粘結數值模擬時未考慮上述問題，導致中部混凝土數值模擬的應變比試驗應變??；對于底部混凝土單元而言，由于防爆墻底部鋼筋密度很大，鋼筋與混凝土之間的滑移效果不是很明顯，因而模擬結果與試驗結果相近。

長期以來，由于混凝土的動態力學響應測試?yán)щy，人們掌握的有關動力學數據匱乏，導致對混凝土的破壞過程及機理研究較少。隨著混凝土工程結構研究的深入，逐漸提高了對侵徹過程中靶體力學響應過程的需求。 因此，對混凝土靶中力學參數測試技術研究和提高數據測試成功率顯得尤為重要。通過設計聚偏二氟乙烯（PVDF）壓力傳感器和碳阻式壓力傳感器，測試了炸藥在混凝土靶中爆炸的徑向應力波傳播，獲得了有效數據和傳感器埋設方法 ，可為后續研究提供參考。

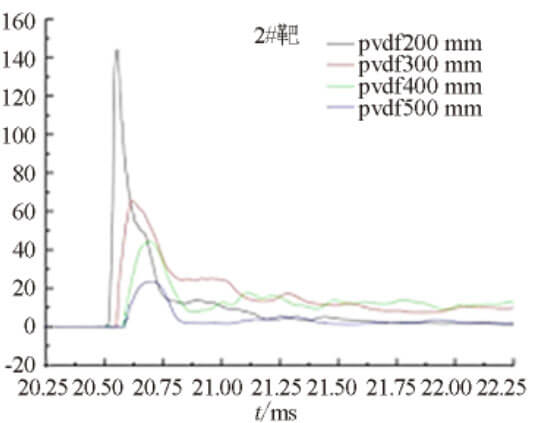

在混凝土靶靜爆試驗中，通過在混凝土靶中埋設PVDF 壓力傳感器和碳阻式壓力傳感器的方法，得到部分混凝土應力波響應曲線，對爆炸試驗中靶內應力波測試進行了嘗試。

橋梁作為交通生命線咽喉工程，受到的爆炸威脅日益嚴重；一旦發生爆炸荷載作用，將會造成重大的人員傷亡和財產損失。預應力混凝土連續T橋梁是我國公路工程中應用最為廣泛的橋型之一，研究其抗爆性能具備重要意義和實用價值。

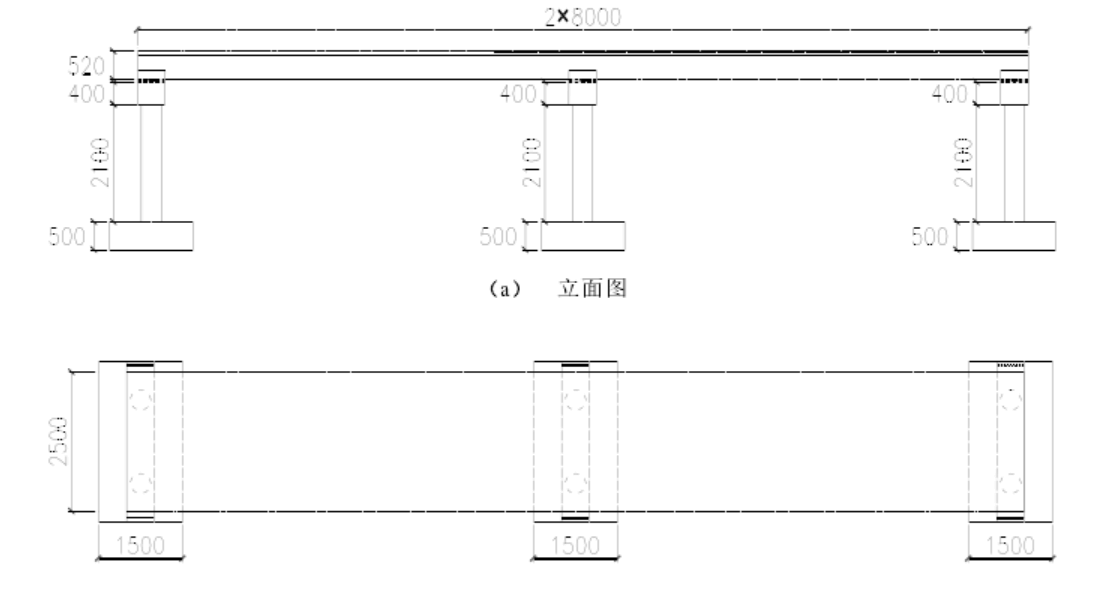

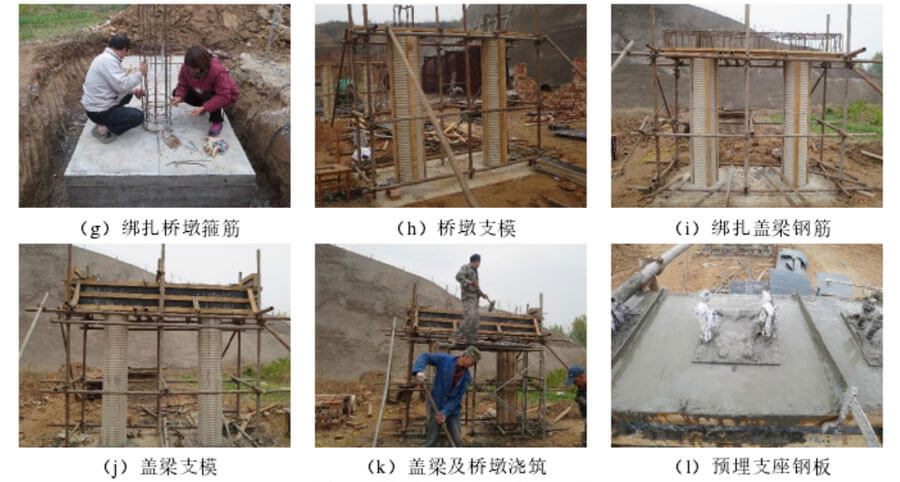

橋梁模型結構及現場施工搭建

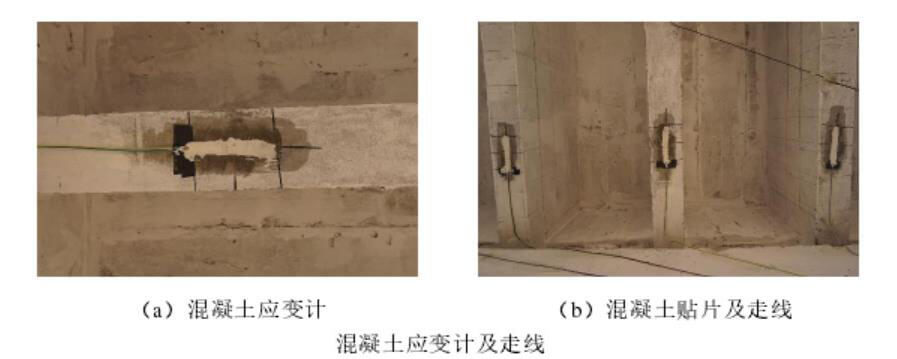

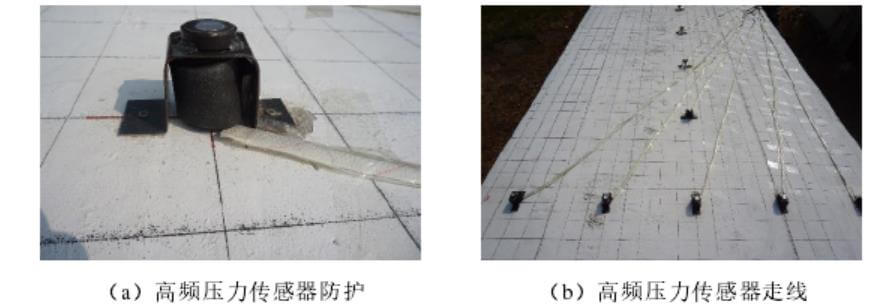

傳感器布置實物圖

現場爆炸實驗過程

通過多種工況的野外爆炸試驗，對不同爆心位置橋面爆炸下橋梁的破壞形態和動力響應進行了分析，對應位置的混凝土結構的應變信號復合連續梁在橋面沖擊荷載作用下的受力特性。在橋面中跨跨中爆炸的情況下，橋梁整體的動力響應最大。試驗數值和數值模擬結果相同，符合預期試驗要求。

混凝土爆炸相關測試試驗傳感器及設備

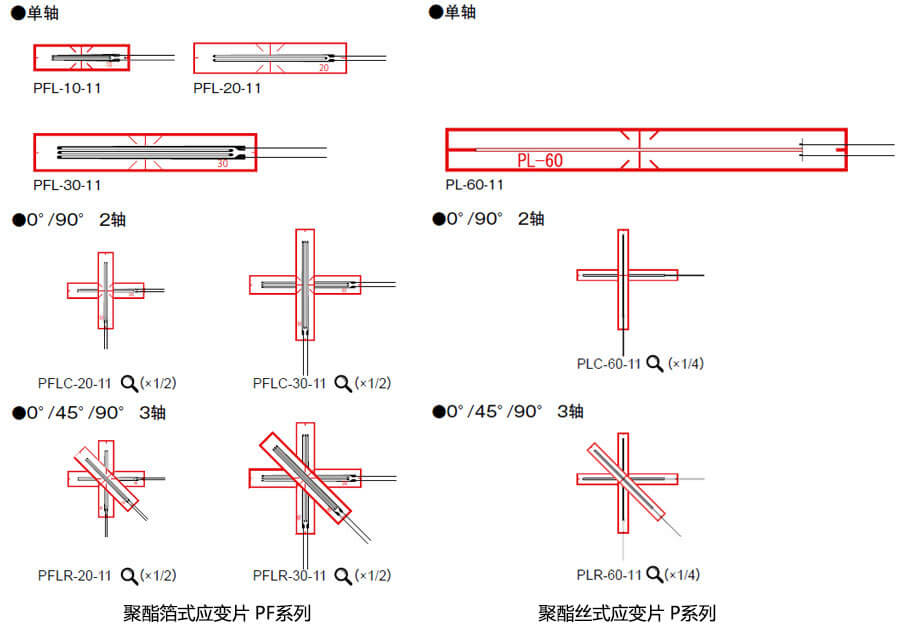

日本TML公司提供P系列及PF系列混凝土應變片，其中P系列應變片采用聚酯樹脂基底的絲式應變片，主要用于混凝土、砂漿或巖石的表面應變測量，也可用于木材的短期應變測量。PF系列應變片采用聚酯樹脂基底的箔式應變片，柵長有10，20，30mm可選。主要用于鋼材、混凝土、砂漿的表面應變測量，也可用于木材的短期應變測量。通過選擇基底材料，可消除混凝土材料本身的熱膨脹帶來的測試誤差，提高測試的精準度，其穩定性和可靠性在國內外使用者中頗受好評。

DP-G/DP-E是用于測量大位移的位移傳感器，通過將不銹鋼絲抽出即可測量位移。無論位移如何變動，鋼絲的張力都是恒定的。是一款小巧的高精度位移測量傳感器，具備小型輕量、張力恒定、穩定、高精度等特點。

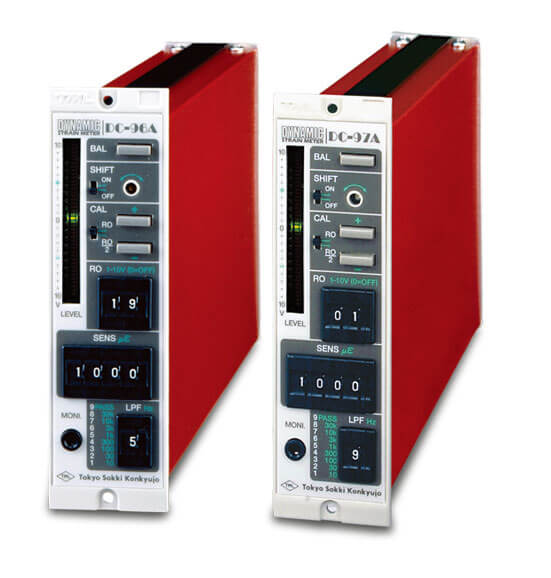

DC-96A/DC-97A是一款具備高頻響應的直流型動態應變儀，尺寸小巧，使用簡便。靈敏度調整采用數字靈敏度設置方法。與傳統電子自動平衡相比，電子自動平衡的范圍和精度得到改進。電橋激勵可以在恒定電壓和恒定電流之間選擇。當使用橫流方式激勵時，由于應變儀和應變式傳感器之間存在電纜電阻，因此不會導致靈敏度下降。該放大器具備寬的頻帶響應范圍：

DC-96A:DC~200kHz

DC-97A:DC~500kHz

可以實現應變信號的調理及微小信號的增益放大，完全可以滿足爆炸沖擊信號對放大器頻寬的要求。應用于高校，科研等重要單位，深受客戶好評。

DEWETRON是數據采集分析設備供應商，因其產品測試高精度，高穩定性，通道多功能，采樣率頻寬等功能特點，被廣泛應用于航天航空、汽車、能源、交通及工業測試等領域。

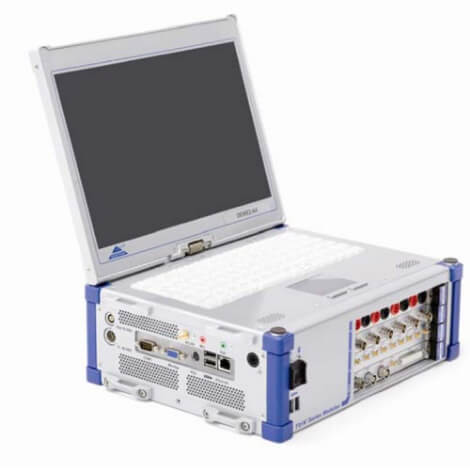

A系列主機采用信號調理、采集模塊與計算機一體化集成解決方案，自帶顯示器和鍵盤，同時儀器內置本地硬盤存儲數據，是一款適合外場試驗的便攜式數據采集設備。搭配TRION-1850/20-MULTI系列板卡，可實現每通道5MHz的采樣率，頻響范圍：DC-2MHz，板卡內置18位高分辨率的逐次逼近型AD。采樣率及頻帶寬度及合適的AD轉換芯片，匹配爆炸沖擊的階躍信號測試。同時該板卡作為一張多功能板卡，一個通道可兼容電壓、應變、電橋、電阻、熱電阻、IEPE、電流、計數器、CAN總線等多種信號接入，匹配各種工況及物理參數的測量。

// 參考文獻 //

[1] 鄧昭金，尹華偉，方輝，高工 鋼筋混凝土防暴墻性能數值分析：[工程碩士論文] 湖南大學 2012

[2] 章征林，王 源，孫陽陽，張文淵，趙鵬沖 應變測試技術在混凝土內爆炸試驗中的應用 江蘇南京2017

[3] 黃家蓉 劉光昆 吳 飚 王 幸 爆炸沖擊作用下混凝土中動態應力波測試與仿真 河南洛陽(61489部隊) 2020

[4] 婁凡 宗周紅 預應力混凝土連續T梁的抗爆性能試驗研究 東南大學2018
