摘要

新英格蘭交通運輸協會采用凍融循環試驗（洛特曼試驗）和MiST水敏感測試儀，結合間接拉伸強度試驗（即傳統的TSR試驗），動態模量（DM）試驗，半圓彎曲（SCB）試驗，進行瀝青水敏感性對比分析，并提出了適用于瀝青混合料的水敏感性測試的試驗方法。

路面抗水毀性能研究背景

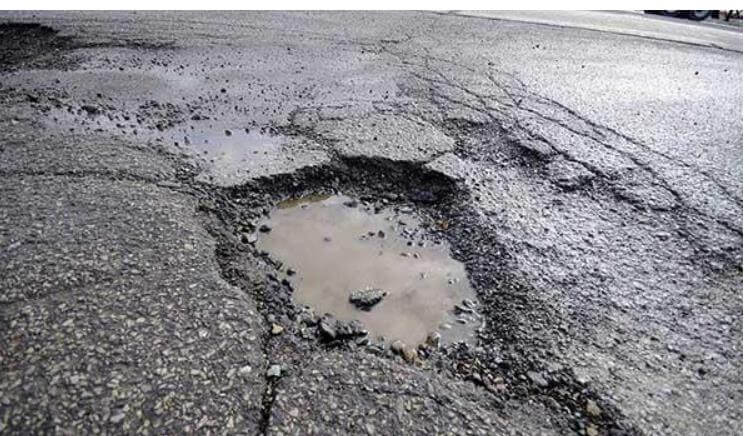

瀝青路面在正常的使用壽命內，水損害對路面的破壞是深層次，不可逆的，路面積水后，伴隨溫度的交替和重荷載的重復碾壓影響，質量差的混合料會出現早期破壞甚至縮短使用壽命。因此，對路面抗水毀性能的研究是必須攻克的難題。

新英格蘭交通運輸協會就瀝青水敏感性問題進行了系統的試驗研究，采用傳統的凍融循環試驗（洛特曼試驗）和MiST水敏感測試儀對不同等級的瀝青混合料進行預處理，對處理后的試件分別從間接拉伸強度試驗（即傳統的TSR試驗），動態模量（DM）試驗，半圓彎曲（SCB）試驗這三個方面評估瀝青混合料性能的變化。

研究方法

為了探討瀝青混合料受水損害后性能的變化情況，本次試驗主要使用以下兩種方法對瀝青混合料進行預處理：

改進洛特曼（Lottman）處理（AASHTO T283），即將試件進行真空飽水或凍融循環，測定試驗前后的劈裂抗拉強度或者回彈模量比進行評價；
MiST處理（ASTM D7870）。

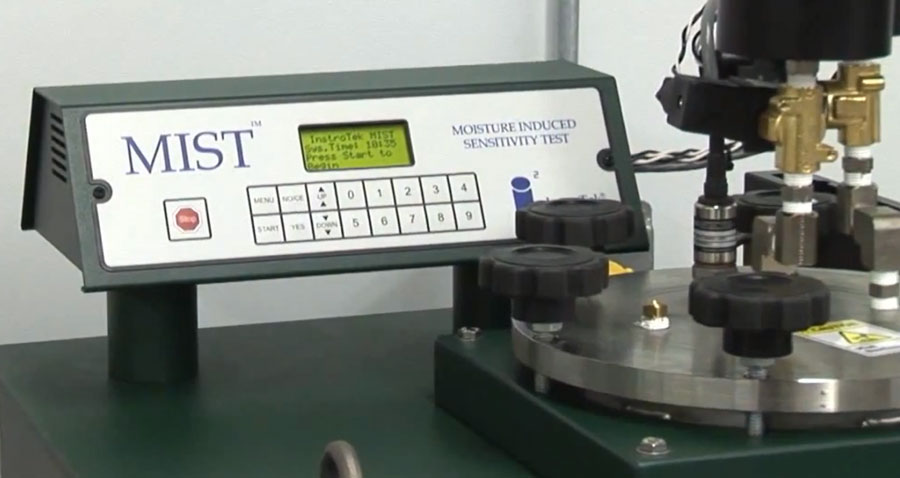

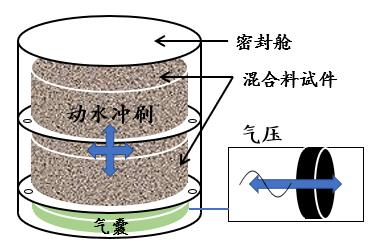

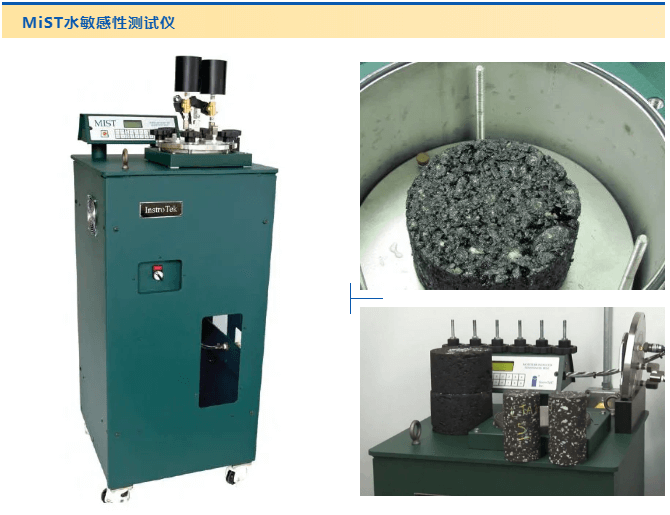

美國InstroTek的MiST(水敏感性測試儀)是為了模擬HMA路面由于水和交通荷載反復作用的剝離機理。MiST由壓力室組成，壓力室的工作條件是通過提高和降低溫度來控制樣品中的水，通過壓縮瀝青混合料樣品，從而形成孔隙，模擬汽車輪胎對濕路面的作用。測試可以在不同的壓力和溫度下進行，產生孔隙壓力和內部沖刷瀝青層作用。

目前傳統的水敏感性測試的重復性很差，測試時間可能長達七天。HMA混合料在MiST中自動處理，可以在四個小時內完成處理過程。

對兩種方法處理后的試件性能分別從：間接拉伸強度（ITS），動態模量（DM），半圓彎曲（SCB）這三個方面進行評估。

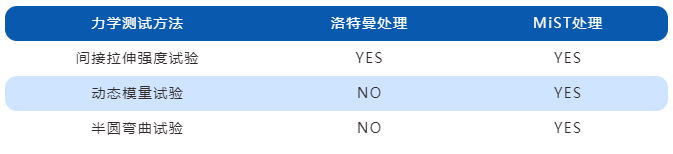

表1 不同預處理試件的試驗方法

試驗研究與結果分析

NO.01

間接拉伸強度試驗結果

試驗選取了10種不同的混合料類型，分別對試件進行不處理，洛特曼（lottman）處理，MiST處理，然后對比處理前后瀝青混合料的間接拉伸強度變化，并對混合料的處理結果進行分級。來比較不同混合料的性能變化。（紅色表示性能差的混合料，橙色表示性能中等混合料，藍色表示性能好的混合料）

Lottman和MiST條件處理后的混合料間接拉伸結果如圖1、2所示。

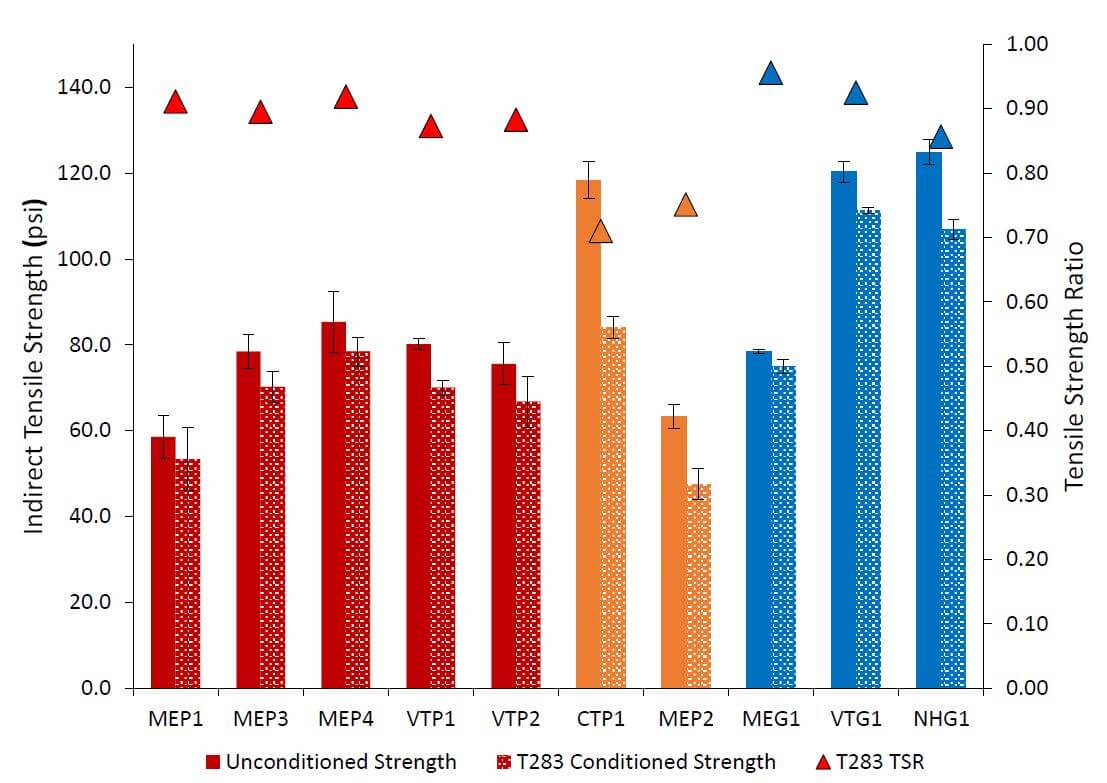

圖1｜經過洛特曼處理后的不同混合料間接拉伸強度的關系

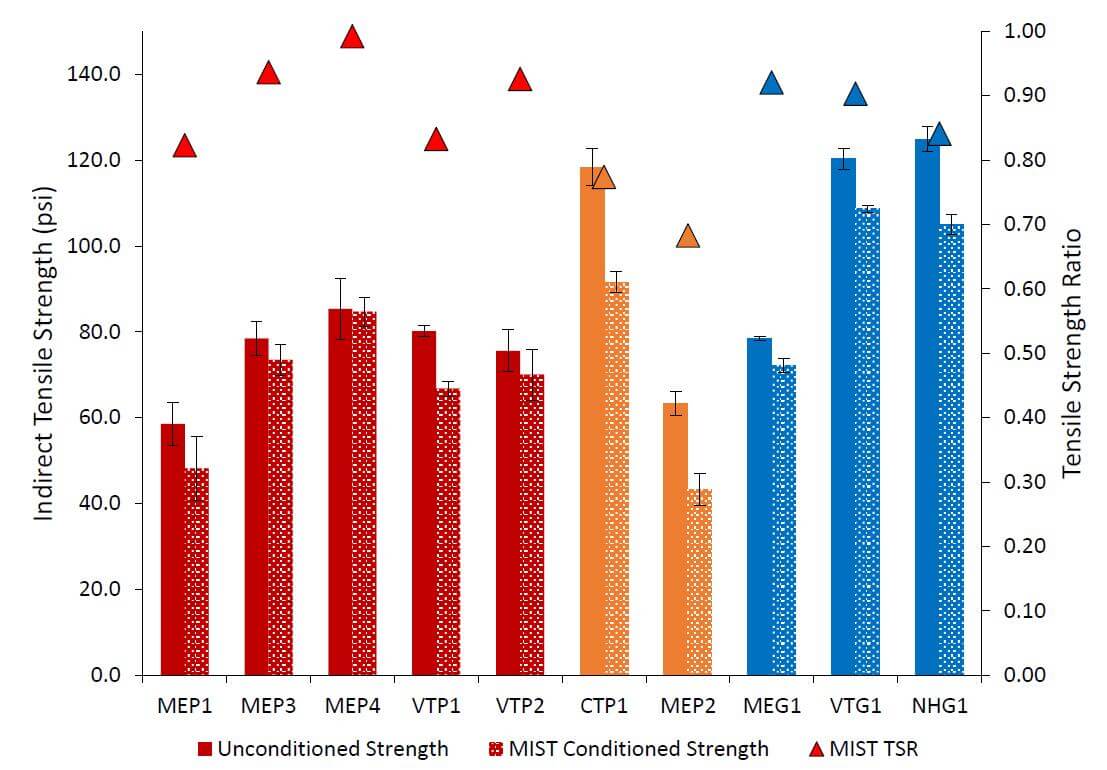

圖2｜MiST處理后的間接拉伸強度結果

10種材料的TSR排序見表2。比較兩組混合料的優劣排序，兩組混合料的優劣排序無明顯差異。對于洛特曼處理的結果，性能好的混合料一般比差的混合料排名好，但對于MiST處理后的結果，情況正好相反。排名中唯一一致的趨勢是，中等性能混合材料始終是表現最差的材料。

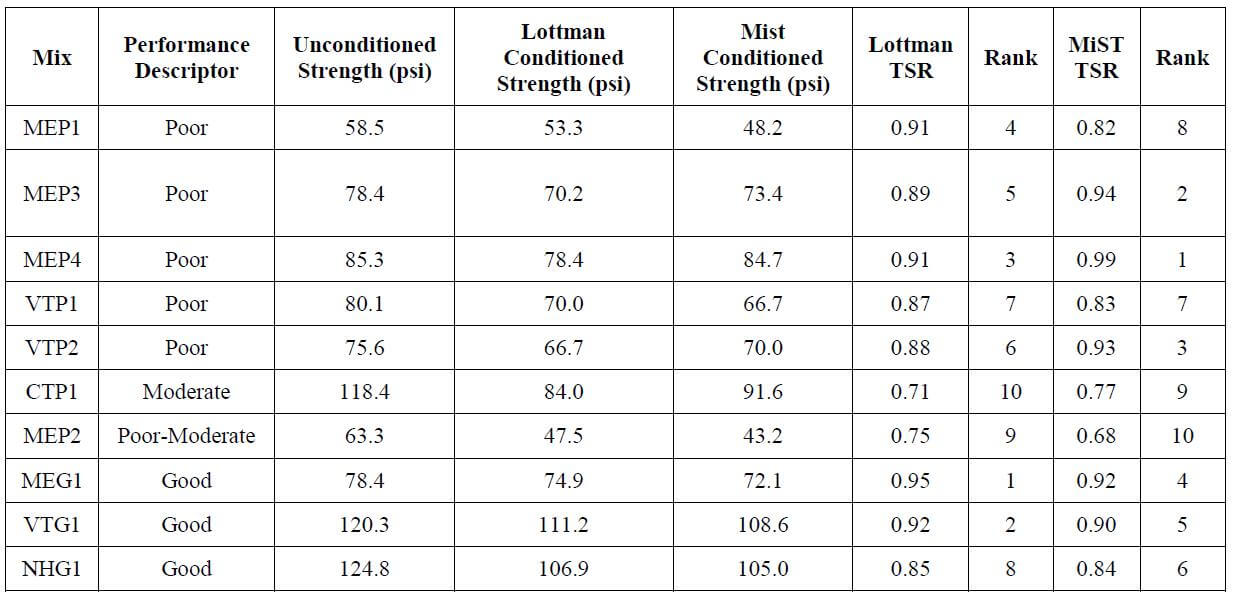

表2 間接拉伸強度結果

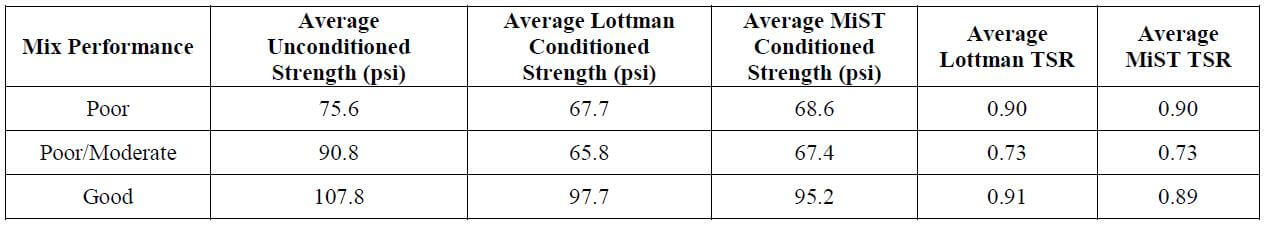

表3 平均間接拉伸強度結果

＋

結果表明

性能好的混合料和中等性能混合料以及差性能混合料的趨勢相似，TSR值差異不大。

好的和差的混合料的TSR值存在較寬的范圍(0.82 ~0.99)，但平均TSR值僅相差0.01。這表明，就其對ITS和TSR的影響而言，MiST條件作用效果與Lottman條件作用效果相對相似，而且在進行ITS測試時，兩種方法都不能清楚地區分性能良好和性能不佳的混合料。

MiST處理后，中等性能混合料的TSR值最低(在本例中介于0.70和0.80之間)。

由于Lottman和MiST條件作用強度都是在其試件上測量的，所以兩種條件作用方法之間的比較有限。圖3顯示了間接抗拉強度的線性比較。

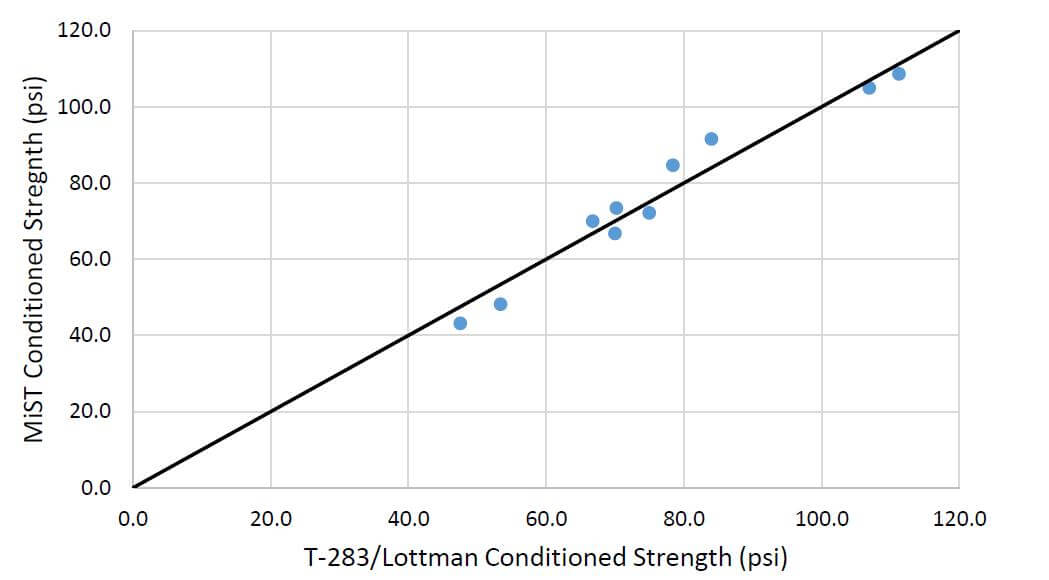

圖3｜Lottman和MiST處理后的強度比較

＋

結果表明

兩種方法對間接抗拉強度的影響幾乎沒有差異，因為所有的點都落在等值線附近。

通常認為MiST是一種有浸入性，破壞性的處理過程，因為它包括孔隙壓力和水分淹沒的影響。

觀察到兩種方法之間的細微差別，對于兩種方法都不能區別好壞材料的可能解釋是，間接拉伸強度試驗結果可能不能測量典型的混合料的水損害的影響。由于試驗是在室溫下進行(通常是25℃)，許多混合料太軟，在其測試期間不能顯示純粹的拉伸破壞。相反，在加載頭附近的材料存在大量的蠕變和剪切破壞。

間接拉伸強度（ITS）結合水敏感性測試的方法在理論上是通過劈裂抗拉強度直接對材料內部的粘結結構施加應力。然而，蠕變和剪切作用其實并沒有直接對預計的最敏感的水損害區域施加應力。

NO.02

動態模量試驗結果

通過動態模量試驗測定了材料在MiST水損害作用下的線性粘彈性特性的變化。給出了來自佛蒙特州的三種混合料和緬因州的三種混合料的結果。但是，并不是所有的混合料都能在MiST條件下完整保留下來(如MEP3)，在MiST作用條件下，試件會破碎，使試件無法進行測試。發生這種情況的原因尚不清楚，關于試驗混合料的一般信息見表4。

表4 MiST處理后的混合料動態模量

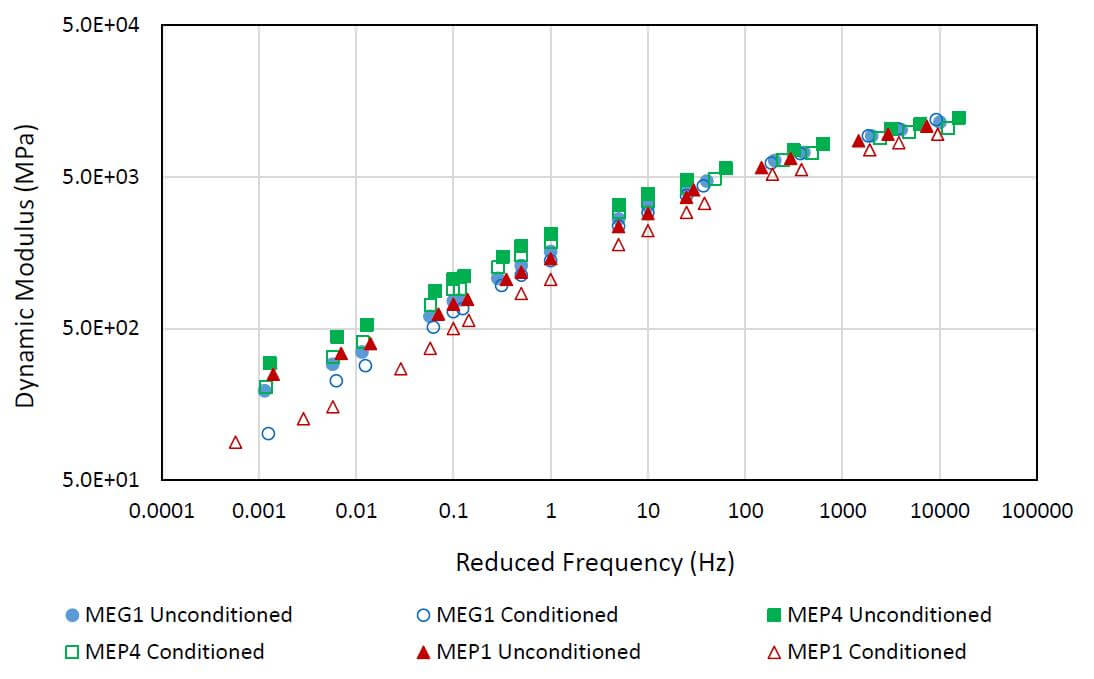

圖4、5為MEP三種混合料的動態模量主曲線和VTP三種材料的動態模量主曲線。這個圖包括了混合料在非處理條件(實心點)和MiST處理條件(空心點)狀態下的主曲線。

圖4｜佛蒙特州混合料的動態模量結果

圖5｜緬因州混合料動態模量結果

＋

從圖4、5的主曲線可以看出

所有混合料經過MiST條件作用后剛度都有所降低。這在較低的頻率下（緩慢的交通速度或較高的路面溫度）表現得最為明顯。

由于數據繪制在對數尺度上，以及點的接近，高頻率下剛度的降低不那么明顯，但對于兩個性能較差的混合料來說，這仍然是顯而易見的。

比較性能良好和性能較差的材料時，與性能較差的材料相比，性能好的材料剛度的減少似乎較少。

由于對數尺度上的目視觀測可能會產生誤導，動態模量比(濕處理條件模量除以非濕條件模量)，沿主曲線在不同頻率下的值如圖6、7。

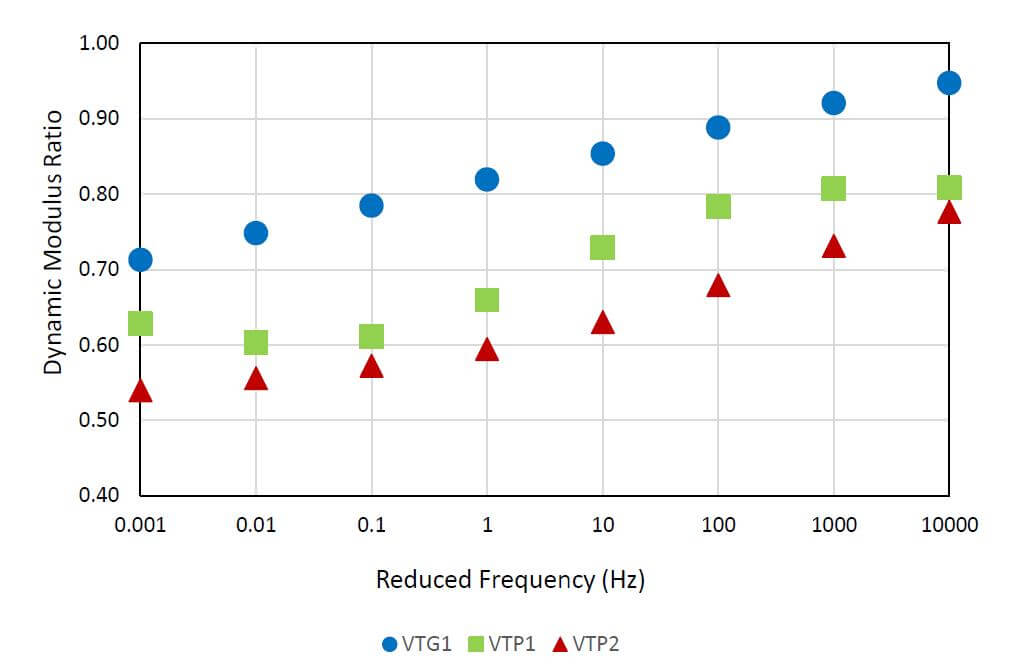

圖6｜佛蒙特州材料動態模量比結果

圖7｜緬因州材料的動態模量

＋

結果表明

該圖中的結果支持了上面的可視化觀察結果。

從這些比率可以看出，經過處理后，材料在所有頻率上的剛度都有所下降。在較低的頻率下，剛度的降低更為顯著，在沒有添加抗剝落劑的情況下，佛蒙特州好性能材料的動態模量比低至0.71，而差的動態模量比低至0.53。緬因州材料在低頻的表現，動態模量比對于良好材料高達0.79，對于較差的則低至0.37。

隨著頻率的增加，佛蒙特州材料的動態模量比穩定地增加到0.95左右，兩個性能較差的材料的動態模量比都增加到0.80左右，而緬因州材料的動態模量比增加到1.03左右，兩個性能較差的材料的動態模量比都增加到0.87左右。這些結果表明，在較低的車速和較高的溫度下，瀝青混合料受水損害的影響更大。

與拉伸強度測量相比，動態模量效果更加顯著的原因是，動態模量能夠測試更大程度的損傷。這是因為動態模量是在整個試件上進行測量的，不管在材料的哪個位置，都能夠采集到由于試件內部的小缺陷而造成的所有損傷。

另一方面，拉伸強度測量通常集中在材料的一個區域內的破壞。這在涉及斷裂的強度測試中尤其明顯，如ITS或DCT，其中的破壞區域是由測試幾何形狀高度控制的。在這種情況下，很可能許多局部損傷區域(特別是材料表面附近)不會被強度測量完全采集到，因為它們不是沿著破壞面發展的。

NO.03

半圓彎曲試驗結果

在非MiST處理條件和MiST處理條件下對材料進行了SCB測試，以研究在中間溫度下使用斷裂測試來確定瀝青混合料的水敏感性的有效性。本節的結果將以與ITS部分相同的方式和顏色編碼來表示。

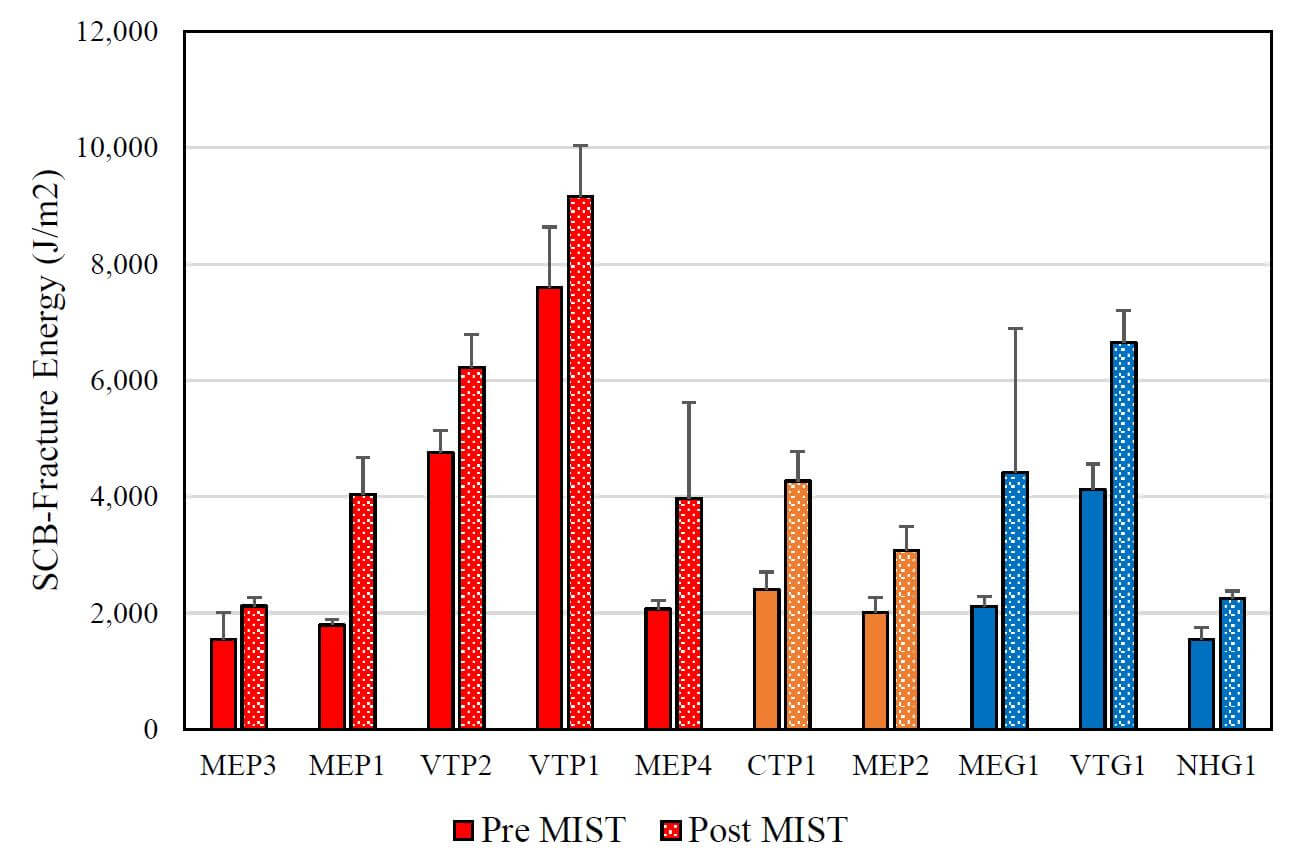

圖8為SCB試驗預處理前后的斷裂能結果，其中每根實心柱代表非處理條件材料的平均斷裂能，花紋柱代表MiST處理后材料的斷裂能。

圖8｜SCB斷裂能結果

＋

結果表明

所有的材料在處理后的斷裂能都有一致的增加。雖然不同材料的用量不同，但其增幅一般在30%到100%之間。這表明，在經歷了MiST處理的水損害后，材料的開裂性能得到了改善，這與實際的水損害的現場經驗相悖，且沒有意義。

除此之外，還可以看到，在斷裂能結果方面，差和好的混合料沒有一致的區別，這包括斷裂能增加的幅度和比例。

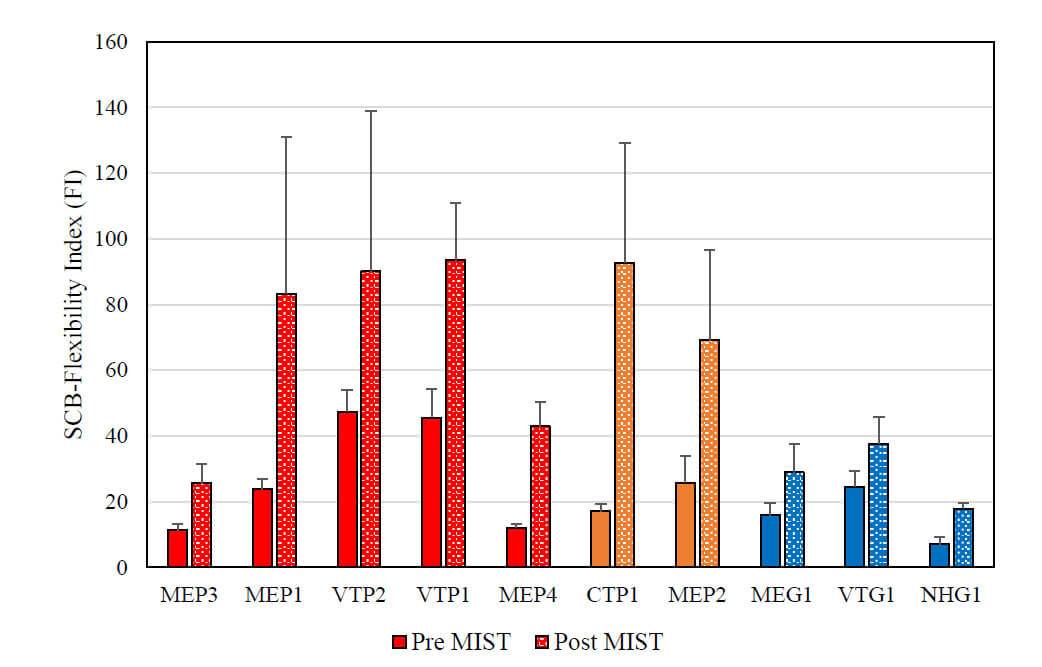

圖9顯示了來自相同的SCB測試系列的柔度指數結果中也很明顯，在經歷了MiST水損害后，柔度指數持續增加。然而，在這種情況下，當每種混合料的柔度指數幾乎增加100%時，增加的幅度要大得多，有些混合料的柔度指數甚至比非處理條件的值大5倍。與之前的結果相似，這表明處理后的材料比未經處理的材料更能抵抗開裂。

圖9｜SCB柔度指數結果

對于MiST水損害后斷裂能和柔度指數意外增加可與前面提到的ITS測試的問題類似。SCB試驗是在室溫下進行的，假定試樣將主要由于材料斷裂而不是蠕變或塑性變形而失效/變形?？紤]到本研究中使用的材料是相對軟的粘結劑等級，這種假設可能不完全有效，因為在試驗中觀察到大量的蠕變。而斷裂能量仍然可以從這些結果中進行科學計算，在這種情況下很大一部分的計算斷裂能量通過實際斷裂(而不是塑性變形和蠕變)，使結果預測了不可靠的斷裂性質。就像之前看到的動態模量結果，MiST處理后通常會使材料表現出更加柔軟和更多的粘性。

試驗結果分析

根據本報告提出的研究結果，可以得出：

從間接拉伸強度結果看，無論使用Lottman還是MiST水損害測試儀，都無法區分良好和不佳混合料的性能。

從半圓彎曲試驗的結果來看，無論是從斷裂能還是柔度指數值上，都不能一致、清晰地區分性能好的材料和性能差的材料。經過水損害處理后，材料的斷裂能和柔性指數都有所增加，這說明材料在受到水損害后，具有了更強的抗裂性。雖然還不清楚究竟是什么機制導致了這種情況，但似乎是水分誘發應力可以對材料產生軟化效果。

動態模量與水損害測試儀處理相結合得到的結果是可靠且符合規律的。與兩種性能較差的材料相比，性能良好的材料明顯且一致地保留了更多的動態模量測量的初始剛度。

根據動態模量測試，經過水損害處理后，材料的模量持續下降。這是表明材料的行為更軟，更粘的方式。這一趨勢表明，對水分敏感的材料在接觸水分后可能特別容易發生車轍問題誘導的損害。

建議

經過測試和分析，提出以下幾項建議，找到相關試驗適用于瀝青混合料的水敏感性測試。

考慮到以往的經驗相關的試驗結果，建議不依賴通過AASHOT T-283等規范間接拉伸強度測試獲得的數據。以前的經驗表明，那些通過了抗拉強度比規范要求的材料在現場多次因水損害而破壞。研究結果表明，抗拉強度比并不能識別和區分已知現場性能優劣的混合料。間接抗拉強度試驗容易產生假陽性結果，不建議在混合料設計過程中使用基于間接拉伸強度的水分敏感性測試。

研究斷裂力學試驗方法用于水敏感性測試：半圓形的彎曲試驗（SCB）結合MiST條件測試中間溫度疲勞開裂性能。測試方法背后的原理是，與間接抗拉強度(包括壓縮和剪切損傷)相比，斷裂能夠更好地獲取水損害背后的機制。然而，這種方法不能區分性能好的材料和性能差的材料。此測試不適合作為配合比設計期間的常規測試方法。

動態模量與MiST處理結果被認為是一種很有前途的過程，由于其能夠清楚區分好的和表現不佳的材料來對路面性能預測水損害的潛在影響。

使用MiST(ASTM D7870)作為常規基礎上在混合料設計和評估期間的水損害處理過程。該設備相對便宜，占地面積小，允許同時處理多個樣品，過程花費相對較少的時間(可以在一天內完成)。該過程還允許用戶設定測試壓力，溫度和循環次數進行研究，進行標準化研究。

-END-

本文章中的測試數據和相關方法主要參考以下文獻：

Eshan V. Dave, Jo Sias Daniel, Rajib B. Mallick et,al, Moisture Susceptibility Testing for Hot Mix Asphalt Pavements in New England, Prepared for The New England Transportation Consortium, August 2018, NETCR109, Project No.15-3.
