1、鉆孔彈模儀設備
1.1產品說明
PROBEX
鉆孔彈模儀是一種鉆孔內開展的巖土體載荷試驗，它由一個圓柱形的，徑向可擴展的鉆孔探頭組成，主要用于確定巖石的短期可變形性。它的用途還可以擴展到蠕變狀材料（如鹽或鉀肥）的蠕變性能的測量。
PROBEX在76毫米（N尺寸）的鉆孔中運行，最大工作壓力為30 000 kPa。通過測量加載時探針的總體積變化，可以計算出巖石的平均模量。
PROBEX的特殊之處在于，可膨脹膜的加壓是通過由手動泵在地面上驅動的活塞的運動而直接在上游進行的。通過記錄該活塞的排量，可以計算出體積變化。
這種配置允許在較大深度處使用膨脹計，并消除了管路和泵系統的寄生膨脹。

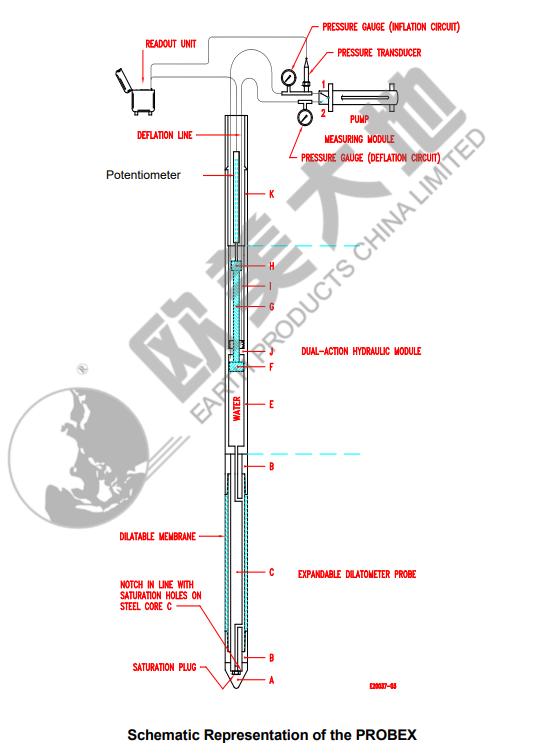

PROBEX鉆孔彈模儀探針基本上由三個主要元素組成（請參見下圖）：
-可膨脹膜
-雙作用液壓模塊
-測量模塊
手動操作的液壓泵，液壓油管和讀數裝置完善了PROBEX系統。
PROBEX探頭安裝在鋼芯C上，鋼芯C的下游端裝有一個飽和塞。系統的水飽和度填充了可擴張膜與鋼芯以及圓柱體E之間的環形空間。
為了給PROBEX探針充氣或放氣，手動液壓泵作用在雙作用液壓模塊上。由字母F，G和H標識的雙活塞是負責探針膨脹或收縮的運動部件。下圖顯示了該活塞處于完全縮回位置。
液壓模塊包含兩個氣缸，活塞在其中移動。當活塞完全縮回時，氣缸E充滿水，并且氣缸完全充滿油。
在手動泵的小手柄處于充氣位置（第1號）的情況下，機油立即被泵送到末端F的后面，整個活塞向下游移動，將水推入探頭。同時，包含在氣缸中的油通過放氣管線返回到液壓泵。
為了給探頭放氣，將手動泵上的小手柄置于放氣位置（2號），然后將油泵入氣缸。先前泵入氣缸E的機油通過膨脹管線返回到泵，水被帶回氣缸E。
必須注意的是，在使用PROBEX之前，必須使回路完全浸水和浸油。 PROBEX出廠時已充滿油-但沒有水-且活塞F處于縮回位置。
PROBEX的測量模塊由一個線性電位計組成。它固定在雙活塞的上游端H上，并在整個裝載和卸載過程中跟隨其位移。讀出單元在出廠時已用校準常數編程，將電位計和壓力傳感器的輸出轉換為工程值（cm3和MPa）。
1.2探頭
便攜式膜
PROBEX探頭包括一個由柔性材料制成的便攜式薄膜，該薄膜安裝在
熱處理的不銹鋼端頭。包括鋼端的膜的標稱總長度為749 mm。可膨脹膜的標稱長度是457mm，直徑是73.7mm。這種配置使探頭的可擴張部分的L / D比大于6。
不能過分強調PROBEX測試應在校準良好的N尺寸，直徑為76 mm的鉆孔中進行。這樣，PROBEX的性能將得到提高，并且大大降低了損壞探頭的風險。
雙動液壓模塊
如上所述，是雙活塞末端F的正后方泵送的油將其向下游移動，將水推入探頭。上圖所示的氣缸E的內徑為60.122毫米，雙活塞的總行程設置為238.125毫米。這種幾何結構允許將總計約676 cc的水注入探頭。活塞F的水側面積比液壓油側的面積略大95.5％的比率，這是由于桿G的面積占活塞面積的4.5％?？梢酝ㄟ^以下公式獲得作用在探頭內部的水壓。
Pb = 0.955Pg + 6 H
其中：
Pb =探頭中的水壓（kPa）
Pg =壓力表上的機油壓力（kPa）
H =探頭與泵之間的垂直距離
值6 H考慮了在將探頭連接到泵的兩條液壓管路中油柱的影響。
DP BOX讀數所顯示的壓力值已經校正，以便考慮到活塞每個表面上面積差異的影響，但不考慮油柱。
測量模塊
測量模塊由封閉在防水外殼中的電位計組成。它給出了活塞F的位移，該位移與探頭中的注入體積成比例。
1.3液壓系統
液壓系統包含以下元素：
液壓泵安裝有一個四通控制閥（2個位置）。正確的位置
1號用于給探頭充氣，2號在左側位置使探頭放氣。壓力
泵的額定值為69 MPa。循環測試閥位于儀表塊和泵之間的充氣回路上（除非進行循環負載測試，否則該閥必須始終保持打開狀態）。
兩個壓力千分表安裝在液壓泵上。壓力表控制測試壓力安裝在充氣回路上（位置1）。它的壓力范圍為35 MPa，精度為1％F.S.第二個量規固定在放氣電路上。它具有較小的壓力范圍，并作為安全功能提供，以防止縮回活塞時回油缸過壓。
充氣管線配有35 MPa壓力傳感器。
壓力表和傳感器帶有快速連接器，可輕松安裝在液壓泵上。
雙高壓液壓管線連接到液壓泵。充氣線的工作壓力為68 MPa，放氣線的工作壓力為32.5 MPa。
1.4讀數單元
DP BOX型是配備了可充電電池的便攜式數據記錄器。它直接提供探頭的體積和壓力變化。此數據必須與基于Android的平板電腦一起使用。請參閱下面的詳細信息。

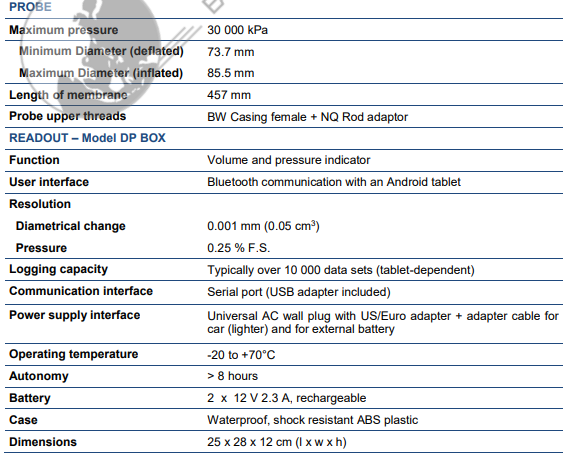

鉆孔彈模儀參數規格：
