1、錨索測力計操作原理
加載單元格后，加載環和量規就會拉緊。
應變計的傳感元件是鋼琴線，其張力受拉伸或壓縮負載的影響。張力與導線的共振頻率或固有頻率的平方成正比。
在操作中，將拔除電壓施加到位于頻譜附近的線圈和磁體上，該頻率跨越整個自然導線頻率，從而迫使導線振動。導線的振蕩會在線圈中產生電壓。該信號被讀出單元放大，該讀出單元也區分諧波頻率，以確定導線的諧振頻率。

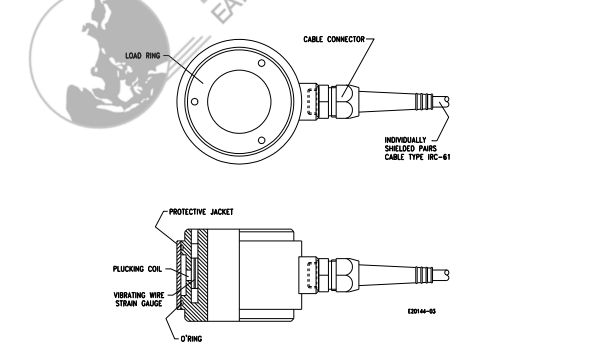

圖1：VH錨索拉力計，帶有3個應變計和一個中心孔的模型
周期N和振弦中的應變之間的關系由以下公式表示：
ε=K*10
9/N
2
其中：
ε=微應變中的應變
N =振動周期（以微秒為單位）
K =量具常數，特定于每種量具
振弦技術具有獨特的優勢，即頻率輸出信號實際上不受線路阻抗或接觸電阻的影響。
可以使用幾公里長的電纜，而不會降低信號質量。
MB-3TL等便攜式設備可用于讀取振弦傳感器（激勵，信號調節，不同讀數的顯示）。有關更多信息，請聯系歐美大地相關人員。
2、安裝步驟
2.1安裝前驗收閱讀
收到
VH振弦錨索測力計后，應讀取每臺儀器的所有量具的讀數，以確保它們在運輸或現場處理過程中沒有損壞。
完全卸載電池后，以LINEAR單位獲取讀數。然后將它們與校準表上顯示的出廠讀數進行比較。差異不得超過20個線性單位。
2.2初始閱讀
在安裝錨索測力計之前，有必要獲取初始讀數，以便在錨索傳感器運行時將LINEAR單位的測量值正確轉換為測力。
以線性單位讀取細胞的每個應變計。如果單元格裝有3個應變計，則這些讀數稱為L10，L20，L30。
可以在上述的細胞接受測試期間有效地完成此初始讀取過程。但是，測量必須盡可能最準確，因為所有后續讀數都參考了它們。因此，建議多次讀取每個讀數以檢查每個量規的可重復性。
有關如何獲取讀數或如何將頻率轉換為線性單位的詳細信息，請參閱下一章（讀取步驟）。
2.3錨索傳感器的安裝
錨索測力計傳感器是高精準的儀器，應小心對待。在任何情況下都不要用電纜將其拾起。即使電池被設計為不透水且堅固耐用，也可能因誤用而損壞，尤其是在電纜方面。
振弦式測力計的安裝必須格外小心。從設計安排中得出測量的質量。
盡管型號VH
振弦式錨索傳感器具有3至6個量規來平均讀數，但無論測量環境如何，偏心載荷和載荷不對準的安裝設計都應盡量減少（系緊，樁樁測試……）
因此，必須將單元格設置在兩個平坦，光滑和堅硬的板之間。進行負載測試時，系固帶的墻壁或樁頂也應為平面。如有必要，請使用水泥或混凝土。
如果將電池安裝在系桿上，則襯套通?？捎糜谑箍招膱A柱體居中。
請參考本手冊末尾的最后一部分，以獲取有關安裝對讀數的潛在影響的更多信息。

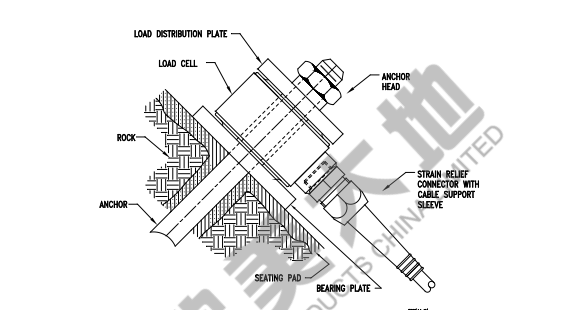

圖2：VH在回拉裝置上的典型安裝
2.4電纜安裝
2.4.1電纜標識
來自傳感器的電信號通過電纜傳輸。
該電纜通常成卷供應。
電纜用傳感器外殼上標記的序列號標識。序列號印在固定在電纜讀出端的標簽上。
在必須切斷傳感器電纜或電纜末端無法觸及的情況下，請確保能夠?qū)ζ溥M(jìn)行識別（例如，使用不可磨滅的標記或使用顏色代碼標記其序列號）。清楚識別儀器以進行讀取或接線非常重要。
2.4.2電纜布線
必須對電纜走線進行一些更重要的考慮：
?避免橫穿過渡區域，在該區域較大的差異沉降會在電纜中產生過大的應變。
?避免電纜接頭。如有必要，請參閱下面的特殊段落。
?請勿將一根電纜放在另一根電纜上。
?在溝槽內對電纜進行水平彎曲或垂直彎曲。對于大多數材料而言，2 m的間距和0.4 m的振幅是合適的。在非常潮濕的粘土中，將瀝青增加到1 m。
在過渡區域同時使用水平和垂直彎曲。
安裝電池后，將其電纜引向接線板或開關面板。確保保護電纜免受割傷，磨損，由角材，壓實設備引起的潛在損壞，或由于施工或填充過程中后續變形而引起的拉伸。
如有必要，將電纜通過剛性或柔性導管鋪設到終端位置。為了保護在混凝土升降機上運行的電纜，有時會根據現場情況使用人工澆筑的混凝土。
檢查電纜在同一區域內沒有交叉或與其他電纜交叉。
地面安裝要求對現場循環的土方設備進行連續監視和保護。
在進行電纜布線時，請定期閱讀儀器以確保繼續正常運行。
仔細記錄電纜布線并將該布線轉移到圖紙中。
2.5 接頭
通常，應避免電纜接頭。如有必要，請僅使用制造商認可的標準或高壓接頭套件。拼接套件隨附了拼接說明。
如果電纜被切斷，我們建議使用高壓電纜接頭套件，尤其是在接頭位于水下的情況下。
由于傳感器使用振弦技術，因此輸出信號是一個頻率，不受電纜阻抗的影響。因此，接頭對讀數質量沒有影響。
此外，在現場的特殊情況下（例如傳感器之間的距離較大，例如讀數位置），接頭可用于限制鋪設的電纜數量。可以使用接頭或接線盒將單個傳感器電纜合并為多芯電纜。

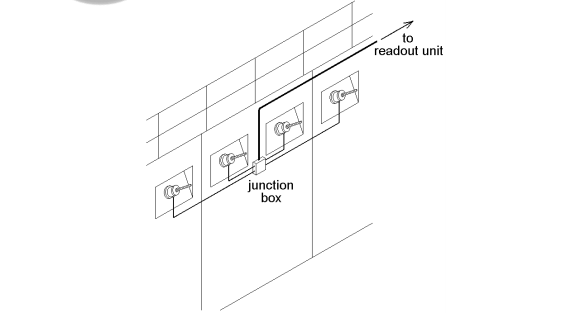

圖3：接線盒使用示例
請聯系Roctest獲取有關接線盒和接頭套件的更多信息。
2.6電纜接線
切斷電纜之前，請確保其標識。剝?nèi)?dǎo)體絕緣層約1厘米。如有可能，用焊料對裸露的導體進行鍍錫。
2.7防雷
在安裝過程中，任何時候都必須保護所有可能遭受雷擊損壞的電纜。
在電纜束上放置一個大的接地金屬籠，并與所有導線和屏蔽層直接接地相結合，是防止在安裝過程中雷擊損壞儀器和電纜的有效方法。
