環境溫度的變化會改變
電解液傳感器的機械和電氣特性。金屬膨脹和收縮之后、電性能參數如電阻、電容等將增大或減小。這種溫度效應改變了傳感器的輸出，并降低了被測變量（壓力、流量、傾角、應變等）的準確度。本技術備忘錄描述了一種傳感器（ Jewel 電解液傾角計）的溫度依賴性來源，并解釋了如何消除這種影響以大限度地提高準確度。這里介紹的原理也適用于許多其他類型的傾角計傳感器。
正如電解液傾角計傳感器表現出隨溫度而變的特性一樣，自然和工程結構（包括斜坡、堤壩／路堤、混凝土和鋼結構）也是如此。隨日和季節溫度波動而產生的熱膨脹和收縮會產生真實的運動，并能由傾角計和其他傳感器檢測到。本文討論了這種效應的大小，以及將其與純傳感器特性相區分開來的方法。
溫度系數的來源

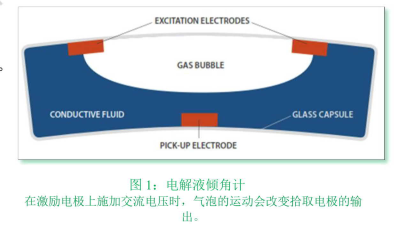

Jewel公司傾角計中的傳感器被稱為電解液傾角傳感器，它是一種電子氣泡水平儀，由一個玻璃瓶、導電液體（電解液）、一個氣泡和多個鉑電極組成。隨著傳感器的傾斜，每個激勵電極（如圖1所示）的潤溫面積會增大或減?。ㄈQ于傾斜方向）。這種變化會導致中心拾取電極和線個激勵電極之間的電阻增大或減小。傾角計的電子部件能感測到這些電阻的變化，并將其轉換為傾角大小和方向的精確測量值。
溫度波動將導致傳感器電解液的熱膨脹或收縮，氣泡變小或變大，并改變了與每個激勵電極接觸的液體量。這個過程改變了傳感器的標度變換率（或增益），并可以改變其零點。產生的結果是在沒有任何真實傾斜運動的情況下，傳感器的輸出會發生微小變化。實驗表明，液體的體積膨脹和收縮是 Jewell
電解液傾角計溫度系數的最大單一來源。這種影響遠大于傳感器玻璃瓶尺寸的變化，玻璃瓶的熱膨脹系數比液體的熱膨脹系數小 100 倍。
傾角計的外殼以及外殼與傳感器之間機械連接件的熱彈性是傾角計零點漂移的另一個來源．為了盡量減少這種影響，采用了剛性的外殼，井且盡可能少地制造傳感器和外殼之間的連接。在許多設計中，我們將傾角傳感麟汽接裝入外殼底座中，完全消除機械連接，把傳感器和成座變成一個一體的部件。
傾角計的電路能部分消除（補償）上述的溫度影響。補償之后剩下的傾角誤差（殘余誤差）具有很高的重復性．并用兩個線性溫度系教來描述，即標度變換率溫度系數Ks和零點漂移溫度系教 K z。這兩個系教涵蓋了包括傾角計電子元器件在內的所有溫度誤差來源的影響。
溫度對電解液傳感器還有一個額外的影響。在傾角計的工作溫度范圍內（通常為-40度-+ 70度），電解液的電導率變化超過 5 倍。采用比率法側量傳感器的輸出（將輸出作為輸入的百分比），Jewel公司電解液傾角計完全消除了這種影響．然而，在將傳感器作為惠斯通電橋的一部分的設計中．電解液電鐘書的變化．可能是側量誤差的主要來源。
溫度系數的定義

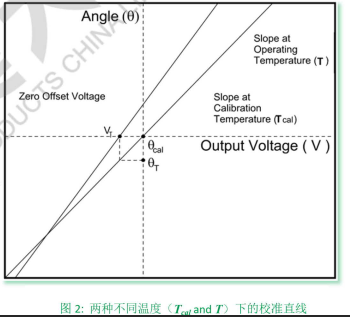

標度變換率是傾角和傾角計輸出之間的比例常數。它是在工廠通過校準傾角計來確定的-旋轉傾角計至一系列己知的角度，并記錄每個角度下的輸出電壓。根據校準數據計算得到的較好擬合直線的斜率即為傾角計校準證書上所記求的標度變換率Scal。實際上，每個溫度下的斜率略有不同（如圖 2 所示）。
每單位溫度變化所產生的斜率變化為標度變換率溫度系數：
安裝有傾角計的結構在沒有任何真實傾斜的情況下，溫度變化也會改變校準直線的零交叉點（發生零點漂移）。在圖 2 中，零偏移電仄是Vt，它導致在溫度 T 時產生一個表觀傾角。 因此零點偏移電壓等于或，單位溫度變化的零點漂移定義為零點漂移的溫度系效，Kz。
溫度系數Ks和Kz在實驗室中通過在兩個或更多溫度下進行校準來確定。
如何在沒有溫度補償?shù)那闆r下盡量減小溫度引起的測量誤差？
有幾種方法可以大限度地減少溫度引起的側量誤差，而且根本不涉及任何數據處理。在許多情況下，這些方法消除了對上述溫度補償程序的需要：
1、減少極端溫度。
如有可能，傳感器應當安裝在地下或者陰涼處，把出現極端溫度的概率減低。如果溫度沒有變化，它們就不會對測量產生任何影響。如果您的儀器必須安裝在陽光直射的地方，請?jiān)诒３至己猛L(fēng)的同時設置遮光罩。
2、選擇淺色。
當其他技術條件相同時，淺色傳感器的溫度會更低，因此比深色傳感器更好。
3、確定您的精度要求。
在為您的項目選擇傾角計之前，確定所需的精度并估計傳感器將經歷的溫度范圍。然后從制造商那里得到需要考慮的傾角計溫度系數。按照上一節的步驟，使用溫度范圍和系數來計算潛在的誤差。如果這些誤差小于您的精度要求，則無需溫度補償。
4、采用機械穩定性更好的傾角計設計。
選擇這樣一種傾角計設計，它能使傳感器本身的熱彈性變形最小。體積小巧、剛性的外殼比兩端固定的加長粱設計更穩定，而且更不容易彎曲或振動。此外，內部傳感器和外殼之間的機械連接越少越好。
5、采用機械穩定性更好的安裝方法。
采用熱彈性穩定性的安裝方法。三點安裝是較好的安裝方法，因?yàn)樗鼊傂愿?，并且可以防在點安裝中可能出現的彎曲和扭轉現象。把傾角計固定在結構上的安裝螺柱（通常是螺紋桿）應盡可能短，并且安裝螺柱的長度和材料相同。在特殊情況下, 可以使用熱穩定好，但更加昂貴的因瓦合金螺柱。
