1、埋入式應變計初步測試
EM-5型
埋入式應變儀提供了已經安裝和封裝的電磁體，并拉緊了電線，以便給出“ NORMAL”讀數，該讀數大致對應于中間范圍，即1275±100?sec，大約對應于2500線性單位。在此設置下，測量范圍約為1500微應變，拉伸或壓縮。在安裝之前，應始終檢查儀表讀數。為此，請遵循MB-6T（/ TL）說明手冊中給出的說明。

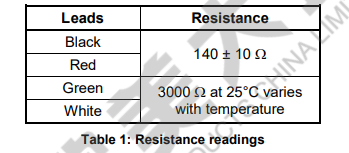

導線中導體之間的正確電阻讀數為：
2、埋入式應變儀（應變計）安裝
EM-5埋入式量規通常通過以下兩種方式之一設置到混凝土結構中：直接澆鑄到濕混凝土中或預制成磚塊，然后將其鑲嵌到混凝土混合物中。也可以將量規設置在噴射混凝土中，然后將其灌入鉆孔或澆鑄到混凝土中的孔中。
2.1直接澆鑄到濕混合物中
扎線可以連接到中心管，以使應變儀能夠被接線就位，以進行鋼筋或成型加工等，從而將應變儀保持在其預定方向。應采取預防措施，避免振動器損壞電纜或量規。同樣重要的是，大卵石或骨料不要靠在量規上，因為它們會引起局部應變不連續，從而影響量規的讀數。這很重要，如有必要，應從量規周圍用手挑出粗骨料（大于13毫米）。
從理論上講，為獲得均勻的應變讀數，在量規周圍1-1 / 2標距長度的包絡內的最大骨料尺寸不應超過標距長度的1/5，即對于EM-5規，在距量規的250毫米半徑不應大于25毫米。還應注意避免儀表周圍出現氣穴，并盡量減少儀表對支撐線的干擾。
在要研究二維或三維應變變化的情況下，構建應變計安裝支架的線架以將各種應變計彼此正確定向保持可能會有所幫助（有關詳細信息，請聯系制造商）。應注意確保支撐線不會限制儀表的運動。
2.2預澆鑄成混凝土塊
為避免損壞量規，并確保量規不會由于傳感構件旁邊的大聚集物而受到嚴重不均勻的應變場，許多用戶更喜歡在實驗室中將量規澆鑄成混凝土團塊，然后將其澆鑄現場混合。不可在將要嵌入團塊的主要混凝土澆筑之前提前48小時以上澆注團塊。
型煤的混合物應與現場使用的混合物相同，但骨料細?。ㄐ∮?2毫米），應在水下固化，并保持完全飽和以避免局部收縮應變。
2.3澆鑄
由于噴射混凝土?xí)p壞量規，并且難以控制量規周圍的骨料尺寸，因此，在將量規實際放置在噴射混凝土中之前，要將量規澆鑄成由噴射材料制成的團塊。
應該認識到損壞儀表和電纜的嚴重可能性，并應格外小心，以免發生這種情況。
2.4無應力表
通常的做法是，在其他EM-5壓力表附近安裝一個虛擬壓力表（也稱為無應力壓力表），以在相同的環境條件下遵循其應變行為，但又不會產生應力和載荷效應。結構本身。 No-Stress應變計基本上是EM-5應變計，安裝在特殊的殼體中，在殼體中不施加結構應力。但是，可以通過虛擬量規觀察到由溫度效應和其他因素（例如水力效應）引起的應變變化，并隨后用于評估施加在EM-5應變儀上的實際載荷。
