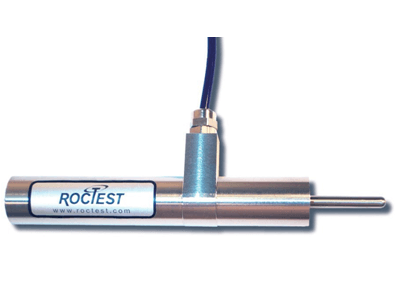

1、FOD光纖位移傳感器
1.1光纖位移傳感器用于測量運動
例如：
建筑物，橋梁和管道中施工縫的打開或關閉；
混凝土結構中接縫的打開或收縮量；
巖石和混凝土內部或混凝土中的縫隙和裂縫接口。
FOD隨附有嵌入式類型或表面安裝的安裝夾具。
所有Roctest光纖讀取設備都可以讀取FOD。也可以使用數據采集系統。請與制造商聯系以獲取更多詳細信息。
FOD隨附有校準數據表，該數據表提供了要在位移方程式中使用的校準因子。位移方程將讀數單位轉換為工程單位。校準系數由工廠校準確定。
1.2描述
我們的獨特設計基于安裝在可動軸上的薄膜菲索干涉儀（TFFI）。TFFI可以看作是空間分布的Fabry-Perot腔，其中腔長度沿側向位置變化。光纖的安裝方式是使尖端面對TFFI的表面，該表面相對于光纖末端移動。通過將該設備連接到Roctest的白光光纖讀出單元之一，它成為絕對位置和
位移傳感器。
FOD完全不受電磁和射頻（EMI / RFI）干擾，并且不存在電流泄漏或著火的風險。 FOD可以以緊湊的形式包裝，并且可以放置在距讀數裝置較遠的地方（最遠2 km）。
這些特性使FOD適合難以到達的位置和危險環境，例如含有爆炸性物質的環境。

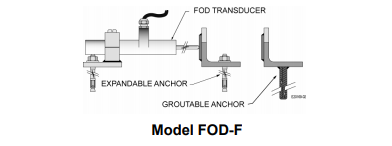

表面安裝FOD有兩種型號：FOD-F和FOD-J。 FOD-F安裝在固定塊上。它的負載彈簧主軸始終與錨定參考表面保持接觸。

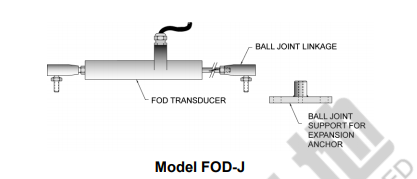

通過FOD-J融合，兩個末端都固定在與錨桿配合的球形接頭連桿上。該型號裝有可伸縮的柱塞，可隨著測量點之間的距離變化而自由地移入或移出外殼。 FOD-J允許較小的橫向位移。
兩種配置均可使用灌漿錨或膨脹錨。
1.3校準
所有
位移傳感器在出廠前均已單獨校準。
每個量具隨附的校準表包括以下信息：
序列號
校準期間的溫度
校準系數：A，B，C，D，E
轉換公式
光纜類型及其長度
1.4規格
線性行程：20毫米
精度：F.S.的±0.1％
分辨率：0.002毫米
EMI / RMI敏感性：本質免疫
電纜長度：1.5米長。自定義長度長達2公里
可用溫度電纜
電纜材料：外徑4.0毫米聚氨酯外套（可提供其他材料）
外殼材料：鋁或不銹鋼
連接器：ST
尺寸：長144毫米x外徑19毫米（其他尺寸可選）
2、安裝
在安裝
光纖位移傳感器之前，必須確定一個起點。這個職位必須是：
?中檔：測量伸展或收縮
?范圍的末端（軸完全伸出）：主要用于測量收縮
?范圍的起點：主要衡量擴展
3、電纜
與每個FOD對應的應變系數和序列號都印在固定在電纜讀出端的標簽上?？蛇x地，序列號印在電纜的整個長度上。如果電纜被切斷，我們建議使用我們的電纜接頭套件。致電供應商以獲取詳細信息。
