1、土體沉降計介紹
開發SSG

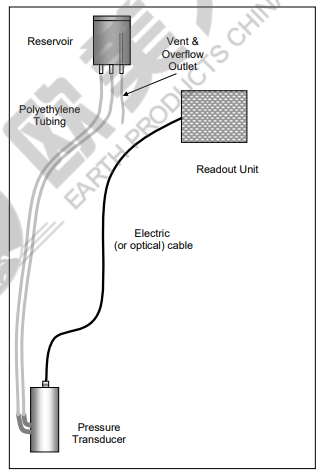

土體沉降計模型是為了提供一種堅固，穩定的應變計，它能夠監控應變計和沉降池垂直位置之間的差異沉降（或沉陷）。它可以安裝在井眼中，豎管中，埋在地下或用水泥固結在地面上，或固定在建筑物上。應用程序包括監控路堤，大壩和其他土方工程中的局部沉降，測量建筑物基礎，墩臺和其他結構的沉降或起伏以及沉降控制。 SSG由一個殼體組成，該殼體包含一個壓力傳感器，該壓力傳感器通過雙管與儲液罐流體連通。壓力傳感器對由液柱的垂直高度建立的壓頭進行測量，從而測量量規和沉淀池之間的高度差。電纜從沉降計延伸到一個方便選擇的位置，以監控該應變計（通常位于沉降池中）。水庫通常安裝在遠離預期沉降區的穩定地面上。
![](src="/uploads/200629/5-20062911045K15.jpg")
2、數據讀取和減少
2.1安裝前驗收閱讀
收到量具后應立即讀取量具，以確保它們在運輸過程中沒有損壞。
2.1.1非飽和
校正氣壓和溫度后，應將零讀數與工廠讀數進行比較。在運輸過程中，震動或過度振動可能會引起很小的變化，并且不會影響傳感器的線性度或校準系數。
2.1.2飽和
這些讀數將與“校準數據表”上的讀數不同，因?yàn)樗鼈儗?yīng)于管道內部的預壓，該預壓在15至25 kPa之間變化（當連接到儲液罐時，該預壓將消除）。在運輸過程中，震動或過度振動可能會引起很小的變化，并且不會影響傳感器的線性度或校準系數。
2.2安裝后的初始閱讀
在SSG飽和，安裝和穩定之后，有必要獲取一個初始讀數，并將其與所有后續讀數進行比較。記錄線性讀數（稱為L0），溫度讀數（T0）和大氣壓力讀數（S0）。
3、安裝步驟
SSG通常隨安裝附件一起提供，安裝附件可以包括：儲油罐的安裝支架，油瓶，潤濕劑瓶（向注水中添加幾滴會改善性能）和沖洗/飽和連接器。 SSG通常直接安裝在填充物或鉆孔中。為了測量儲層和量具之間的相對垂直位移，必須將這兩個儲層（通常是儲層）中的一個安裝在穩定的地面上，而另一個則應遵循土體運動。 E1141A-170216 12
3.1填充安裝

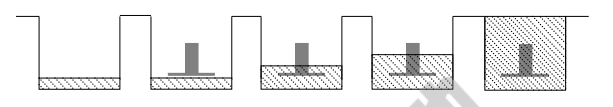

填充中安裝電池 在大約40 x 40 x 40 cm的淺層挖掘中仔細標記出單元位置，并在適當?shù)纳疃冗M(jìn)行挖掘。挖掘的底部充滿干凈的沙子，然后小心地將其壓實到挖掘底部上方約50毫米的水平。然后將單元放置在開挖的中心，并在底板區域上均勻地施加輕微的壓力，以“放置”單元。在此階段，應檢查板的高度并根據需要進行調整。將更多的沙子均勻地倒在基板上100毫米，然后用輕型設備小心地壓實至水平。進一步倒入100毫米的砂土層并壓實，直到挖土填滿為止。 可替代地，該單元可以被嵌入混凝土中。步驟如下：
（1）如前所述準備淺層開挖，
（2）在地面和側面撒上一層薄薄的沙子，或在聚乙烯板上鋪上一層線，
（3）倒入50毫米的混凝土層并允許治愈。不需要7、14或28天的治愈。
（4）將樣品池放在混凝土層上，再將另一層混凝土倒在基板上方約50-100 mm的位置（如果澆注的混凝土太多，則樣品池可能會浮離其所需的測量位置）。
（5）在澆筑第二層混凝土后，再澆筑更多混凝土以完全填充基坑。 安裝好電池后，準備了一條最小深度為40厘米的溝槽，該溝槽從電池一直延伸到終端位置，以容納管道和電纜。 （如果沉淀池和振弦讀出站位于不同的位置，則需要2個溝槽。）溝槽的底部應覆蓋一層薄薄的沙子（約3厘米）。電纜和管道應放置在寬大的S形彎曲中，以提供至少等于直線長度5％的松弛度。單獨的電纜和管子應并排放置，不要相互接觸或交叉。油管在任何地方都不應高于油箱。切入或穿過堤壩的溝槽應使用膨潤土塞每隔15米密封，以防止形成泄漏路徑。
3.2安裝在孔中
對于鉆孔安裝，孔的直徑不應小于76毫米。倒入混凝土并使其固化，在孔的底部形成一個50毫米的塞子。現在，將電池（不帶底板）放下并放置在混凝土塞上。切勿通過其電纜（或光纜）或管道降低土體沉降計。按照與上述（3.1）相同的步驟澆注更多的混凝土，直到隔室的頂部覆蓋有50毫米的混凝土層。只有 E1141A-170216 13 必須將混凝土固化至凝固階段；不需要7、14或28天的治療?，F(xiàn)在應在孔中填充顆粒狀材料，該材料的密度與周圍的主體材料大致相同。電纜和管道應放置在保護管中，以防止填充時損壞。
如上所述，在井孔的頂部，電纜和管道應在溝槽中穿過。
3.3備用孔的安裝
在某些情況下，沉降池安裝在井眼中穩定地面的底部，而儲層則放置在井眼處或井眼附近的池上方。在此，沉降池不會移動，而是為水庫提供固定參考 動作是相關的。 儲罐連接到沉降板上?？籽巯陆档姐@孔底部，并如上所述進行灌漿?？赡苄枰褂脦菁y的下降桿將電池支撐在所需的高度。油管和電纜在井眼內盤繞，允許有足夠的松弛空間以容納儲層的任何預期升沉。如上所述，鉆孔被回填。 然后將附有儲液罐的沉降板固定在適當?shù)奈恢?，并將單元電纜（或光纜）開槽到讀取位置。
3.4在混凝土中安裝
對于混凝土形式的安裝，隔室通常固定在鋼筋（鋼筋）上。電纜和管道在其長度方向上應經常間隔固定在鋼筋上，并小心避免扭結和突然彎曲。
3.4保養
儲液罐的側面裝有液體出口，蓋上裝有排氣管?？蛻舯仨毝ㄆ跈z查SSG儲罐中的液位，尤其是如果讀數有偏差時，以確保其保持在大約相同的高度。必須相應地添加或去除水。為了防止蒸發，請始終在水表面上保留一層薄薄的油。
每3個月更換一次干燥劑膠囊。干燥劑不活躍時會變成粉紅色。
每12個月，用新鮮的脫氣液體沖洗液體管。
遵循上述飽和程序。
警告：切勿對護具施加過大的壓力
沖洗和重新飽和時的SSG傳感器（請參閱上面的飽和部分）。
3.6故障排除
使用SSG時可能會出現各種問題，特別是有關讀數的問題。這里有一些問題，其原因和解決方案。
-讀數始終相同（預期會沉降時）：試管可能被擠壓。通過更改容器的高度來驗證這一點。如果確實將管夾住，則可能有兩種解決方案。找到夾點的位置，或嘗試沖洗系統。
-讀數不穩定：檢查附近的噪聲源，如電動機，發電機，天線或電纜。將讀數放在一塊木頭或類似的非導電材料上，使其與地面隔離。
-讀數奇怪或只有一點點不同：這種情況可能是由不同的因素引起的。首先，管路中可能有空氣。管道必須定期重新飽和。請注意，直徑大于6 mm的管子很難保持沒有空氣。其次，溫度的巨大變化可能會影響讀數。為了適應氣候變化，請?jiān)诠艿乐惺褂盟?乙二醇混合物，并使用上面給出的流體膨脹圖。最后，儲層中的液位可以改變。
這可以通過監視水位并根據需要進行調整，并檢查是否有泄漏來解決。
-響應時間太長：管道直徑太?。?lt;4.3毫米）。
請使用更大的軟管，或者要耐心等待。
-讀數遠高于預期：可能對電池施加了太大的壓力，從而永久損壞電池內部的隔膜。如果電池可以從其安裝位置移開，請對其進行取回并檢查讀數是否準確。如果不是，則進行相同的測試，但移動儲槽而不是電池。如果結果不連貫，則表明電池已損壞，無法使用。
