如何安裝SOFO® 標準變形傳感器
本文為您提供有關如何在常見的應用類型中安裝
SOFO 標準變形傳感器的基本信息。

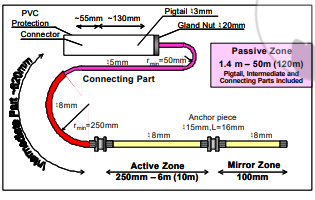

SOFO®傳感器由兩個部分組成，分別稱為主動區（LA和被動區（LP）），主動區是傳感器中測量變形的部分，由兩個錨定件（AP）界定。中間部分（IR）和連接部分（CP）。
中間部分包含光耦合器，并將有效長度連接到連接部分。連接部件用于將有源區域與SOFO®讀取單元或接線盒進行光學連接。在無源區域的末端安裝了一個或兩個連接器，并用半透明管保護。固定有保護管（壓緊螺母）的金屬件也用于將傳感器耦合到接線盒。
建議
SOFO®

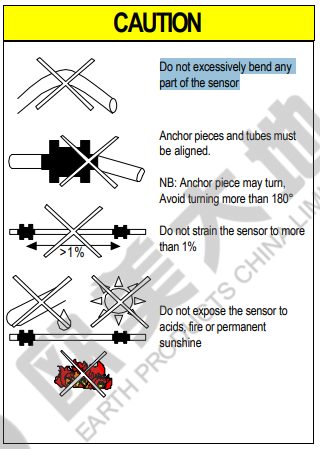

變形傳感器經過專門設計，可以在典型的建筑工地條件下承受惡劣的處理。但是，必須采取一些預防措施，以避免損壞并確保良好的測量。
在搬運過程中，活動，中間和連接部件不得過度彎曲以防止彎曲。帶有彎曲區域的傳感器無法正常工作。在大多數情況下，恢復傳感器的直線度也可以恢復其功能。中間部分的彎曲可能會永久損壞傳感器。一旦安裝了傳感器，其有效區域就必須相對筆直或具有平滑的彎曲度（例如，沿著拱頂）。錨固件不得與活動區域和中間部分成角度。
中間部分的半徑不得小于250mm。
連接部分不得以小于50mm的半徑彎曲。
在制造過程中，將測量光纖預拉伸到有效長度的約0.5％。因此，在大多數情況下，無需進一步對傳感器施加壓力。在SOFO®傳感器測試報告中，您會找到在制造過程中測量的[DL應力]值。安裝并測量后，傳感器的數值應接近該數值（可接受的每米有效區域1-2mm的偏差）。
連接器應保留在保護管中，直到安裝在接線盒或配線架中。
混凝土嵌入
SOFO傳感器可以嵌入新澆筑的鋼筋混凝土中。如果按照以下建議安裝傳感器，則通常可以在不對傳感器采取其他預防措施的情況下澆筑，振動和完成混凝土，并且可以使生存率達到95％或更高。埋入混凝土中最多有5％的傳感器故障被認為是正?，F(xiàn)象，并不表示安裝錯誤或傳感器故障。
活動部件和中間部件必須沿其整個長度跟隨鋼筋或其他剛性元件，并且必須每30厘米（如有必要，更短）固定到該元件?？梢允褂盟芰檄h(huán)或其他固定方法將傳感器連接到鋼筋。通過使塑料環穿過其中心凹槽來連接兩個錨定件。中間部分應在其末端（連接到無源區域）和其中心（耦合器）上連接。傳感器的安裝方式必須避免過度彎曲和與模板接觸。
表面安裝
要將傳感器安裝在現有結構的表面上，請使用適當?shù)腖型支架適配器?？梢詫⑦@些適配器擰緊，膠合或焊接（對于鋼制版本）到要監視的結構。請記住，如下圖所示保持相同的L形支架方向。
活動部件和中間部件必須沿其整個長度遵循一條剛性電纜或其他剛性支撐。傳感器必須使用塑料或金屬環或其他固定方法固定在支架上。
對于活動部件管的熱膨脹，我們建議按照下圖添加較小的預應力。請記住，此預應力是DL值的附加要求?；顒?dòng)部件必須使用U型扎帶在整個長度上連接到結構。中間部分應每20厘米（如有必要，更短）固定到鋼筋上。該傳感器的設計不能使其長期暴露在陽光下，也不能抵抗嚙齒動物，鳥類和故意破壞。在室外安裝的情況下，我們建議保護塑料或金屬管道內的傳感器和電纜。
孔安裝
在安裝井眼的情況下，傳感器可以連接到（半）剛性元件上，以允許它們插入井眼中。注入管通常是支撐的好選擇，傳感器可以通過膠帶連接。如果將傳感器一個接一個地安裝，則應將兩個連續傳感器的錨固件交錯放置（每個傳感器的錨固件都位于另一個傳感器的活動區域內）。
然后可以使用金屬環連接兩個錨固件。整個多點傳感器可以預先組裝好，然后盤繞送到施工現場。
連接器清潔
如果連接器操作不當或直接暴露在多塵的環境中，它們可能會變臟并需要清潔。在進行永久連接（將傳感器連接到接線盒或延長電纜）時或長時間不使用傳感器的情況下，要清潔連接器。連接器需要清潔的跡象是測量中的峰很小或消失，或者沒有出現寄生峰。掃描期間的高LED強度也表明設備與傳感器之間的光學連接不良。
要清潔連接器，請按以下步驟操作：
·向后翻轉連接器保護蓋。
·在浸有酒精和水的干凈紙巾上輕輕擦拭連接器的前表面。該組織不應釋放顆粒纖維。
·在干燥的薄紙上輕輕擦拭連接器的前表面。
·關閉保護蓋。
清潔塵土飛揚的連接器的另一種方法如下：
·向后翻轉連接器保護蓋。
·反復將連接器的前表面粘在一塊干凈的3M?隱形膠帶或類似物品上，然后將其除去。
·關閉保護蓋。
可以依次使用兩種技術以獲得較好結果。可以使用適當?shù)娘@微鏡（可通過SMARTECSA獲得）檢查連接器表面。
