如何安裝DITEST®SMARTAPES 分布式應變傳感器
本文為您提供有關如何安裝DiTeSt®SMARTape 分布式應變傳感器的基本信息。

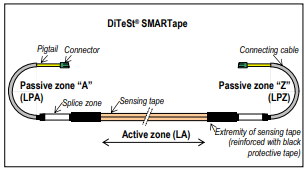

SMARTape傳感器由一個主動區域和兩個被動區域組成?；顒?dòng)區域（LA）包含復合傳感帶，并且傳感器是測量變形的部分，因此它應與結構機械接觸。無源區域（LP）包含傳感帶的末端（用黑色保護帶加固），（ii）拼接區，（iii）將光信號從讀取單元引導至傳感器并返回的連接電纜，以及（ iv）帶標準E-2000 APC（8°）連接器的尾纖，帶內置保護蓋。在某些情況下，無源區域在沒有連接器的情況下交付，并且連接是通過拼接進行的。出于易于識別的原因，兩個無源區域分別標有字母“ A”和“ Z”（LPA和LPZ）。被動區域隨附有塑料保護，應該一直保留到傳感器安裝并投入使用為止。


建議
DiTeSt®SMARTape傳感器可承受典型的建筑工地條件下的粗暴處理。但是，必須遵循一些預防措施，以避免損壞并確保準確的測量。

感測帶部件不得在其平面內彎曲或擠壓，也不得相對于其軸線扭曲或彎曲。這些操作可能導致光纖分層并永久損壞應變傳感器。

不得在半徑小于50 mm的情況下在垂直于傳感帶及其軸線的平面內彎曲，以及彎曲引線（黃色或綠色電纜）。

在安裝過程中，避免拉扯辮子。在安裝過程中，必須保護連接器免受灰塵和膠水的影響（安裝過程中要保持塑料保護）。

在搬運過程中，連接件不得過度彎曲以防止局部彎曲。帶有彎曲區域的傳感器無法正常工作。在大多數情況下，恢復傳感器的直線度也可以恢復其功能。但是，在某些情況下屈曲會導致傳感器永久損壞。

安裝傳感器后，傳感帶必須平穩地沿著被監視結構的表面。連接到接線盒后，保護尾纖（黃色電纜）和接頭免受水，機械，熱和化學作用。

感測帶通常通過膠粘方式安裝，并且此過程將在下文中介紹。其他安裝方法（例如，嵌入，夾緊等）確實需要更具體的安裝過程。

分布式傳感器就其本質而言，是在一定長度范圍內測量被測量值（應變）的平均值（稱為“空間分辨率”）。

由于傳感帶末端的長度（通常為0.5 m）可以比空間分辨率（通常≤2 m）短，因此在SMARTape的末端可能會引起測量變化，從而使傳感器的起點和終點混亂。

為了避免這些影響，建議使SMARTape的末端自由（未連接到受監視的結構），其長度稍長于系統的空間分辨率（通?！? m），如圖所示。
