1引言
SENSOPTIC光纖傳感器系列是開發的儀器，可用于各種應用，在這些應用中，它們的小尺寸，高精度，寬測量范圍以及對EMI / RFI（電磁和射頻干擾）的完全抵抗力至關重要。此外，它們還具有出色的動態響應能力，根據所研究結構的特定需求，這開啟了靜態和動態組合測量的可能性。
EFO 埋入式光纖應變計模型設計用于測量放置在地基，橋梁，大壩，隧道襯砌等中的大體積混凝土中的內部應變。
2設備說明
2.1法布里-珀羅應變儀的說明
EFO傳感器基于
光纖應變計，該量規，即Fabry-Perot應變儀，基于使用普通多模光纖的白光干涉本征原理。 原理在于，通過位于讀數單元中的Fiso干涉儀評估應變計中包含的Fabry-Perot腔的長度，該干涉儀可以光學復制Fabry-Perot腔的長度，并可以將其長度數字化。沿干涉儀的一側連接的高密度線性光電二極管陣列（圖1）。

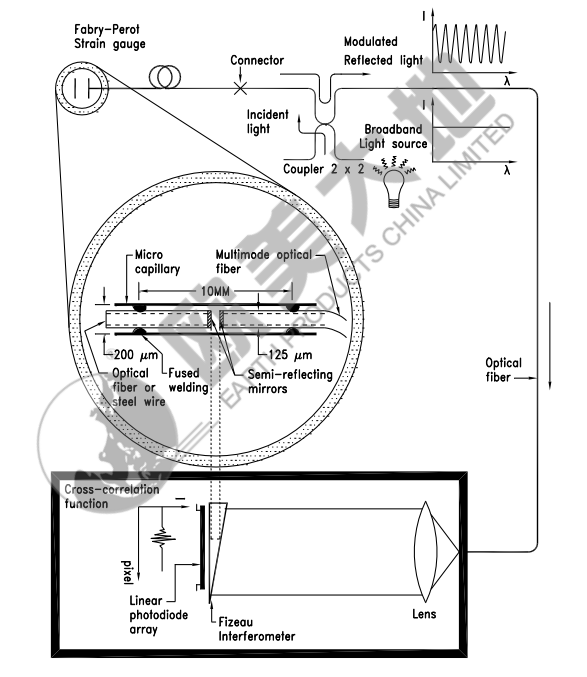

圖1:
法布里-珀羅應變計的原理圖
Fabry-Perot腔由兩根彼此面對的直徑為125微米的纖維制成，并融合在直徑為200微米的玻璃微毛細管中，每根纖維的尖端均具有半反射鏡涂層。然后，當在EFO傳感器中結合Fabry-Perot應變計時，傳遞到應變計的應變變化將轉換為腔體長度變化。 法布里-珀羅腔的長度與光纖上熔焊之間的距離相比，確定了應變計的范圍，從而應變計的靈敏度由讀出單元中使用的光電二極管陣列的密度定義。
2.2 EFO應變片的說明

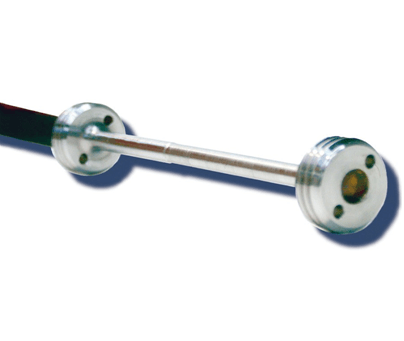

標準EFO是一個70毫米長的傳感器，旨在嵌入混凝土中。它由一個實心的不銹鋼主體組成，該主體具有兩個端部凸緣，以便更好地與混凝土粘合，并包括一個縱向小直徑孔，該孔中結合了一個Fabry-Perot應變計。該傳感器可用于不同類型的混凝土中，包括常規混凝土以及高性能和粉末反應性混凝土。
3安裝步驟
3.1設定量具
在安裝和使用量具之前，必須在讀數存儲器中對其進行定義。為此，必須在讀數的永久存儲器中輸入其量具系數（7位數字，例如：1004103）。定義量規后，可以將量規連接到讀數。有關更多詳細信息，請參見所用讀數的說明手冊。EFO嵌入應變計通常以兩種形式之一設置在混凝土結構中 方式：可以將其直接澆鑄成濕混合物，也可以封裝成混凝土團塊 隨后將其澆鑄成濕混合物。也可以將量具設置在 噴射混凝土，然后將其灌入鉆孔或澆筑到混凝土中的孔中。
3.2直接注入濕混合物
在每個端部法蘭上，有兩個小孔，可在其中連接拉線以將量規保持在預定方向。應采取預防措施，以免損壞電纜或振動器造成的壓力計。 E10146-130911 EFO也必須使用大卵石或骨料 第4頁 不要緊靠應變計，因?yàn)樗鼈儠?huì)導致局部應變不連續，從而可能會影響應變計讀數。這很重要，如有必要，應從量具周圍用手挑出粗骨料（大于1/2英寸）。還應注意避免量規周圍出現氣穴，并盡量減少量規對支撐線的干擾。 在要研究二維或三維應變變化的地方，構造應變計安裝線架以將各種應變計保持正確的方向可能會有所幫助（有關詳細信息，請聯系Roctest）。應注意確保支撐線不會限制量規的運動。
3.3預制成混凝土塊
為避免損壞量規，并確保量規沿傳感構件旁邊的大聚集物不會使量規受到嚴重不均勻的應變場的影響，許多用戶更喜歡在實驗室中將量規澆鑄成混凝土團塊，然后進行鑄造這些都在現場濕混。煤球不得在將要嵌入煤球的主要混凝土澆筑前48小時以上澆鑄，煤球應由與現場使用的混合物相同的混合物制成，但骨料要細（小于1 / 2英寸），應在水下固化并保持完全飽和，以避免局部收縮應變。 在安裝過程中和安裝后，請注意不要拉緊電纜。
3.4澆鑄
由于噴射混凝土?xí)p壞量具的危險以及難以控制量具周圍的骨料尺寸，因此，在將其實際放置在噴射混凝土中之前，要將其澆鑄成由噴射混凝土材料制成的團塊。應該意識到損壞量規和電纜的嚴重可能性，并應格外小心，以免發生這種情況。
3.5無應力計
通常的做法是，在其他
EFO應變計附近安裝一個虛擬應變計，也稱為No-Stress應變計，以在相同的環境條件下遵循其應變行為，但又不會產生結構產生的應力和載荷效應本身。 No-Stress應變計基本上是安裝在特殊外殼中的EFO應變計，在其中應用了結構的No-Stress（有關現場準備No-Stress應變計的更多詳細信息，請咨詢Roctest）。但是，可以通過模擬觀察到由溫度效應和其他因素（例如水力效應）引起的應變變化。
