液化天然氣（LNG）儲罐位移的光纖傳感監測方案

型號：

用途：

標準規范：

相關產品
產品詳情

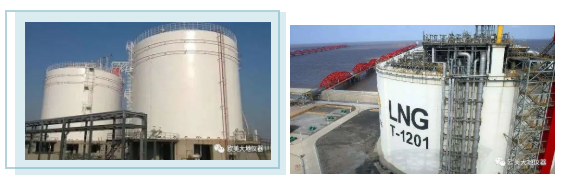

液化天然氣（LNG）儲罐是儲存液化天然氣的專業產品，特種設備，三類壓力容器。液化氣儲罐對受壓元件材質、外觀尺寸和焊縫質量、運行質量、安裝質量、內部裝置及安全附件都有著嚴格的質量鑒定。光纖傳感位移監控系統是針對LNG儲罐這一特殊應用的解決方案。




 LNG儲罐分類

按容量進行分類

小型（5~50m3）

常用于民用LNG汽車加注點及民用燃?xì)庖夯?

中型（50~100m3）

多用于工業燃?xì)庖夯?

大型（100~1000m3）

適用于小型LNG生產裝置

超大型（10000~40000m3）

用于基本負荷型和調峰型液化裝置

特大型40000~200000m3）

用于LNG接收站

按形狀分類：球形罐、圓柱形罐

按設置方式分類：地上儲罐、半地下儲罐、地下儲罐

按形狀分類：單包容罐、雙包容罐、全包容罐、膜式罐

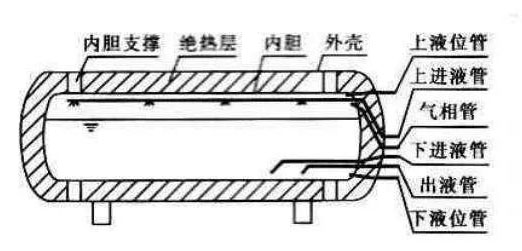

液化天然氣（LNG）儲罐典型結構圖




LNG儲罐光纖傳感位移監測

該系統主要通過抗冷溫度（-175℃）且適用于長期監測的光纖傳感器，監測環形空間中的位移。

每個傳感器信號通過不同類型的FO電纜（低溫電纜、標準3mm電纜和多光纖電纜）傳輸?shù)娇刂剖?，并記錄到?shù)據記錄器中，該記錄器上添加了ModBus TCP/IP模塊，因此可以由任何工業計算機系統管理。

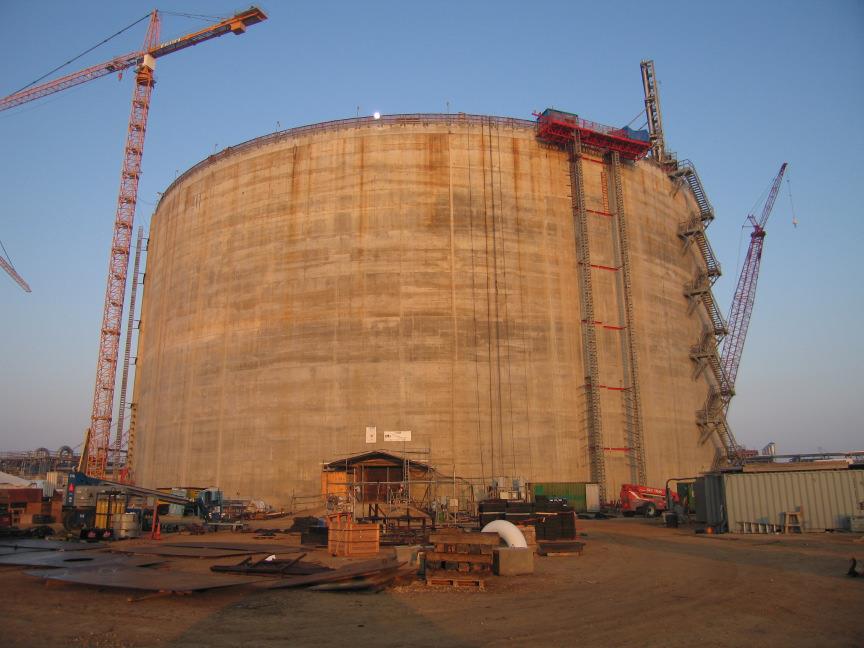

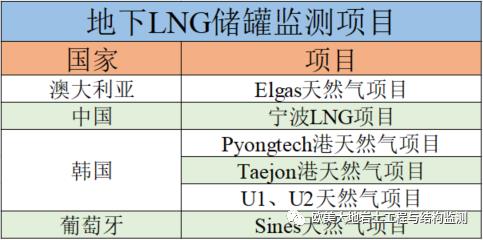

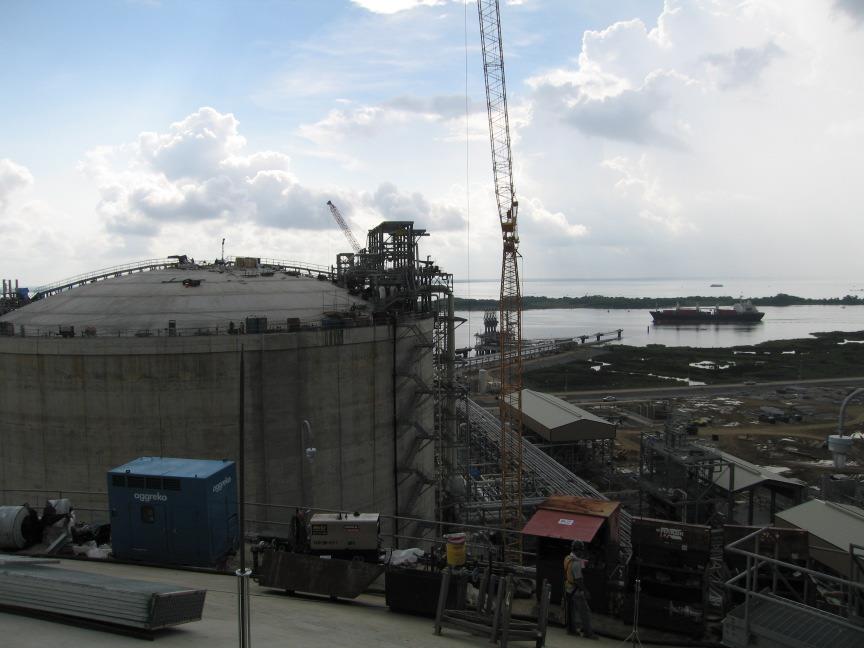

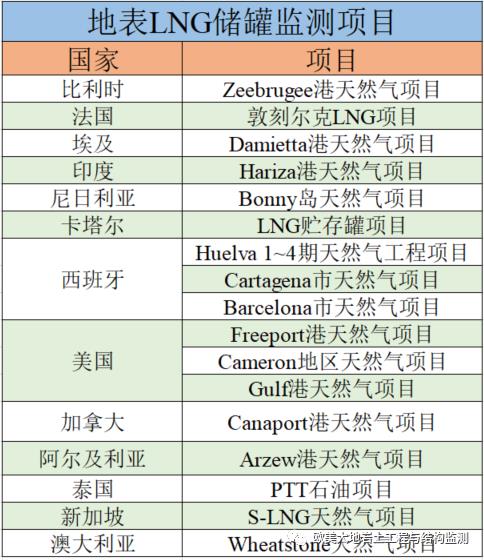

美國Freeport LNG儲罐監測項目

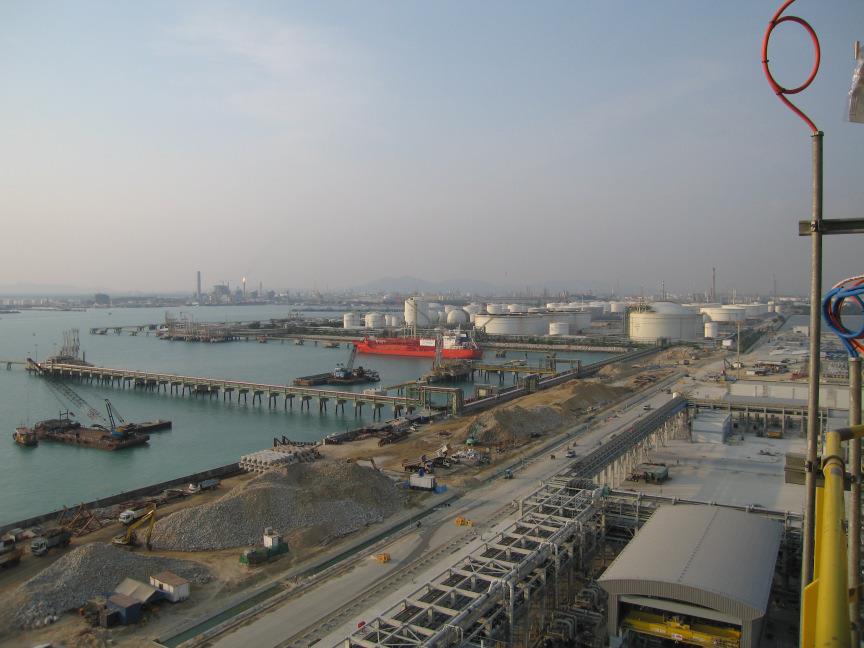

泰國PTT LNG儲罐監測項目

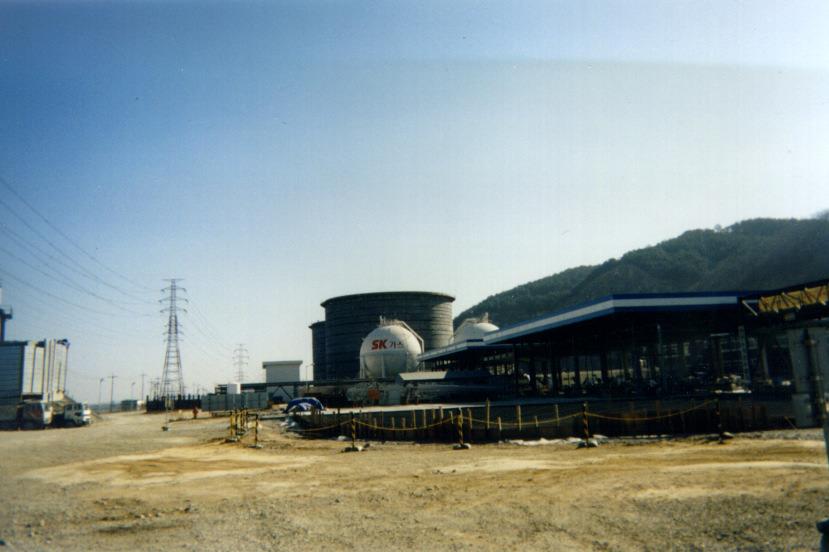

韓國Pyongtech LNG儲罐監測項目





Roctest多年來一直參與液化天然氣項目，首先是液化天然氣罐殼體監測，然后是使用光纖（FO）傳感器進行環形空間監測。隨著Roctest在項目中的經驗不斷增長，其多年來提出的系統有了很大的發展。




01

光纖位移傳感器

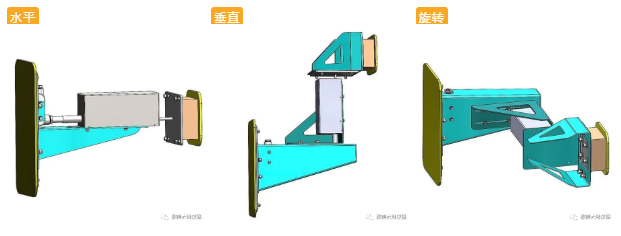

光纖位移傳感器組成運動監測傳感器系統，主要用于測量LNG儲罐內外壁在三個方向（垂直/水平/旋轉）的運動。

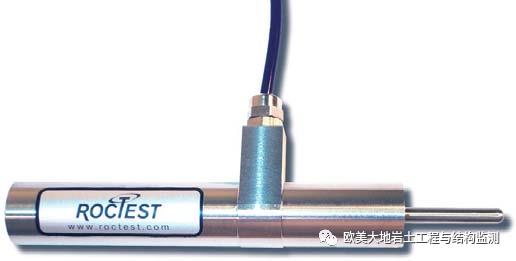

FOD型光纖位移傳感器




FOD能夠應用于測量結構物或巖體的絕對位移，而且其擁有緊湊的尺寸，測量精度高、可靠性好，不受到電磁干擾和射頻干擾的影響，能夠用于腐蝕性或溫度較為極端的環境。


02

光纖信號讀數儀


在LNG儲罐的光纖傳感監測方案中，除了需要選用高分辨率傳感器以外，選擇能夠適應監測現場條件的可靠的光纖信號讀數儀同樣也至關重要。
便攜、小型光纖信號讀數儀

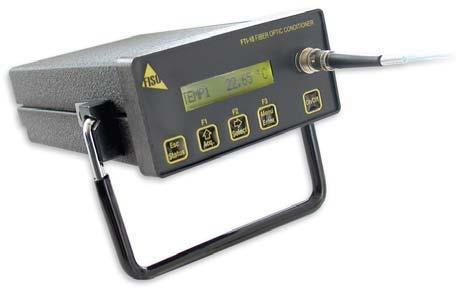

FOR-1 便攜式單通道光纖傳感器讀數儀，更加側重于監測現場便攜性的使用環境。

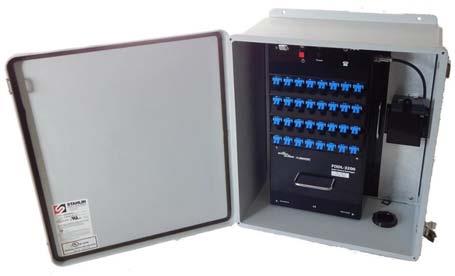

多通道光纖信號讀數儀



FODL型現場用多通道光纖數據記錄儀，適用于更加側重于大規模多通道光纖信號監測的使用環境。


03

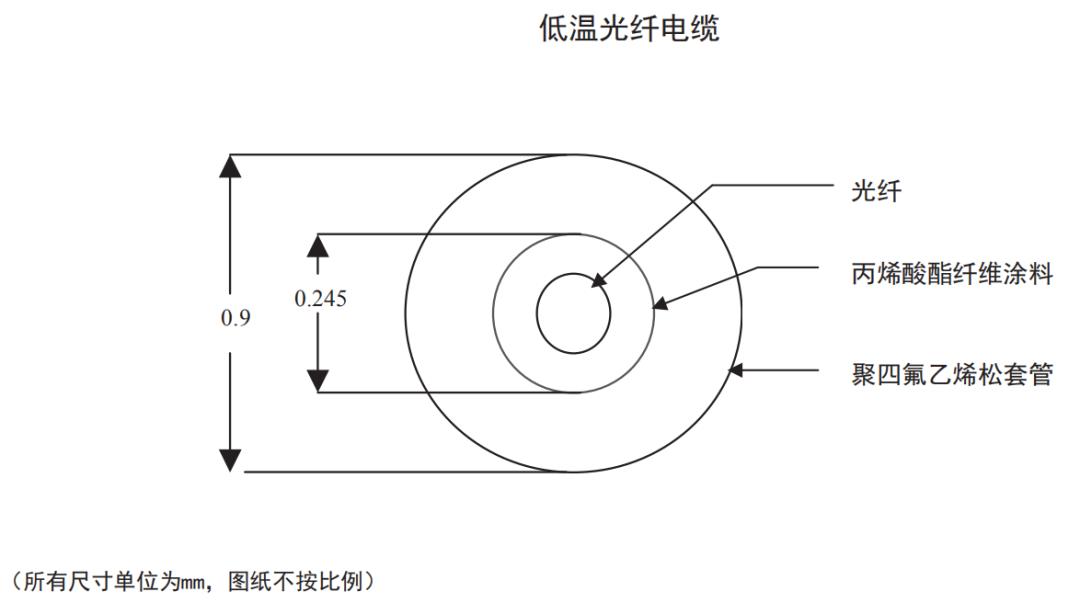

低溫光纖電纜



Roctest LNG儲罐位移監測系統配備有三種光纖電纜：

  1. 傳感器與儲罐外壁小接線盒之間的放置于金屬護套內的0.9mm低溫光纜；

  2. 使用SC/ACP連接器將帶有聚氨酯護套的3mm標準光纜從接線盒連接到儲罐頂部的接線盒；

  3. 在接線盒到控制室之間，使用帶多模光纖電纜的配電電纜





另外，隨傳感器還會提供特定的讀數單元，讀數單元基于法布里-珀羅干涉儀技術設計，使用芯徑為50微米、包層直徑為125微米的多模光纜。




04

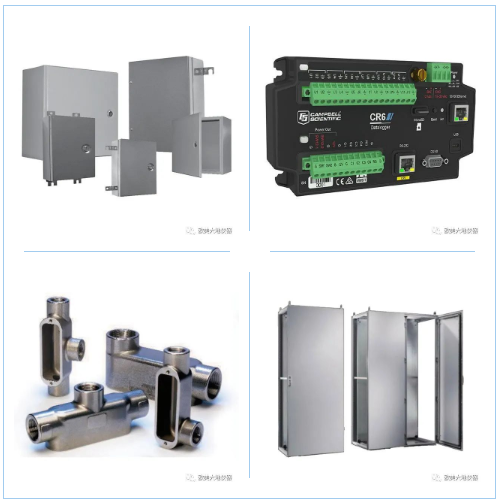

防爆外殼、導管等附件


LNG儲罐位移監測方案中，Roctest還提供適應于監測現場環境的、與傳感器件配合使用的各類附件：防爆不銹鋼和涂漆鋼外殼、儀表控制機柜系統、 光纖電纜保護不銹鋼管道和五金件、數據記錄系統、螺母、螺栓和其他緊固件。
