空心圓柱系統多年來被科研機構所采用，它通過控制施加到土樣上的三個主應力的大小和方向，可以給土樣施加復雜的應力路徑。可選動態和靜態的系統以及局部的小應變測量。GDS空心圓柱系統可用于很多試驗，包括本構模型的驗證，地震活動中土體動力響應研究.
|

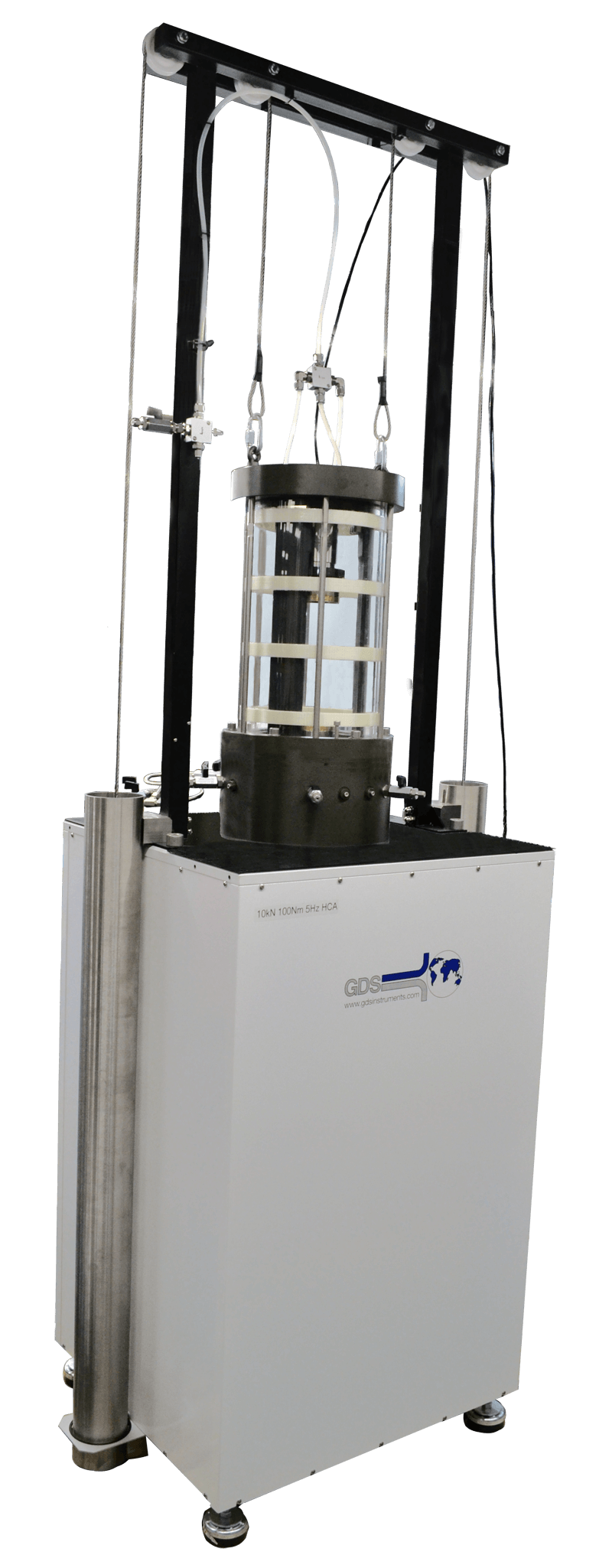

GDS空心圓柱設備（HCA）可以給空心圓柱土樣施加旋轉位移和扭矩。這套設備可以控制 3個主應力的大小和方向?？蛇M行以下研究：
? 土的各向異性
? 主應力旋轉的效應
? 中主應力旋轉的效應
空心圓柱系統（HCA）可以完成一系列的應力路徑試驗。加載系統由計算機控制，應變直接在試樣上測量。這些應變也可以伺服控制?？梢栽谝韵略囼灄l件下研究:
? 平面應變
? 簡單剪切
? 非常小的剪切應變
|
0~2、0~5Hz、0~10Hz可選，美國ASTM規范對動態試驗的頻率要求是1Hz，最快的交通荷載主頻一般也不會超過5Hz（5Hz接近等同于480km／h的高鐵荷載）。
經過綜合考慮，GDS空心圓柱圓柱選用伺服電機控制，有以下優點：
（1）0~10Hz和低于25kN的試驗中有很好的表現，尤其適用于0~1Hz的地震試驗研究。
（2）功耗小，試驗成本低。
（3）環境噪音：電機形式<50分貝，可于辦公室區域使用。
（4）動態頻率耦合：不同于液壓耦合有折損，電機型各向加載頻率可獨立加載，耦合加載時不相互影響（如果雙向都可以獨立施加5Hz，最后耦合頻率可達5Hz）。
（5）圍壓平衡方式：使用機械式平衡錘，主動進行圍壓平衡。在需要動態圍壓控制的三軸系統中，機械式平衡裝置完全平衡掉軸壓對圍壓的影響。
|
|
|
|
該系統具有較高的軸向和扭轉剛度，并具有最少量的齒隙和摩擦：
|
從而使機器能夠很好地適用于小應變測試，直至高負荷和高應變測試。
|
|
|
試樣尺寸、荷載、壓力可以選擇來確保系統特殊定制來適應實驗和預算要求。
|
|
|
|
|
|
|
|
|
通過改變底座，系統可以轉換成全功能的動態三軸試驗系統。
|
|
|
允許靜態壓力控制器用于圍壓加載，動態實驗時不會產生明顯波動。
|

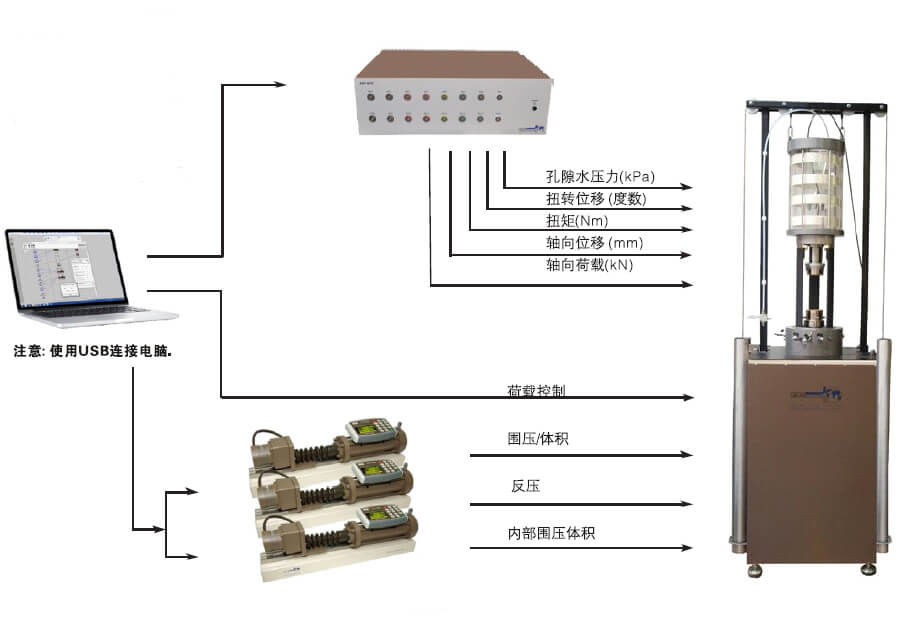

空心圓柱基本系統硬件組成如下圖，可選擇更多硬件以滿足不同測試需要。

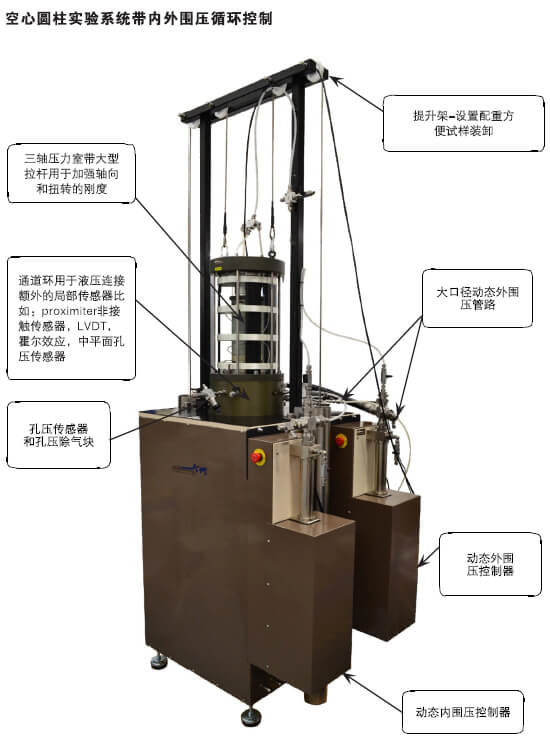

例如，可選大型壓力室最大試樣直徑200mm，可以在試樣周圍提供額外的空間用于安裝傳感器可選局部應變傳感器（霍爾效應6mm范圍；LVDT5mm或者10mm范圍；非接觸性Proximity傳感器0.9到6mm范圍），內部LVDT夾具等。
|
|
10/100,10/200,12/200,
15/400,20/100,20/200
|
|
|
100/60/200 or 200/160/400 (OD,ID,高度)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
700 X 700 X 1000mm (不含壓力室)， 1450mm (含壓力室)， 2350mm（含壓力室提升架）
|
|
|
|

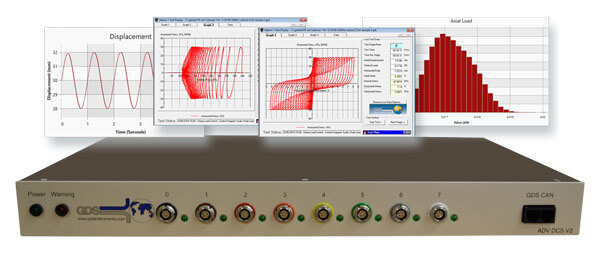

新型高速數字控制與采集系統ADVDCS V2
ADVDCS V2基于現代化的高速32位處理內核，具有8個同步采樣24位通用模擬輸入通道，可連接GDS的任何傳感器。高速數字總線技術允許實時傳輸傳感器數據，使其成為高速數據采集的理想選擇。ADVDCS V2支持伺服電機和液壓作動器的全數字控制，可實現對作動器進行精確、精細和無噪聲控制。
自適應控制是一個劃時代的技術改善了設備的動態荷載控制表現，因而增強了試驗精度GDS自適應控制固件算法根據觀測到的試樣剛度，自動調整控制增益值，無需用戶預先輸入試驗剛度的優先值。這也帶來了另外的優點，來確保試驗中正確處理試樣剛度改變。
舉一個液化試驗中的例子，過程中當土樣液化時，試樣剛度明顯的減小。當用設備運行GDS自適應控制時，固件自動根據動態試驗的試驗進程，基于土樣的剛度變化優化控制增益值。能持續不變的施加荷載振幅到試樣上。

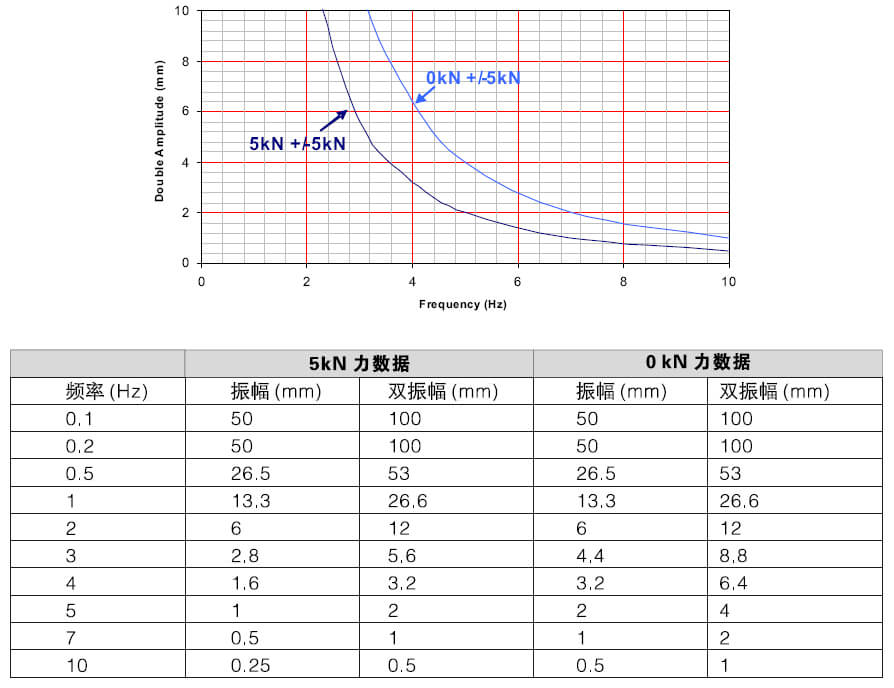

以下試驗結果基于SS-HCA動態系統，頻率為5Hz。注意：選用不同頻率結果不同。

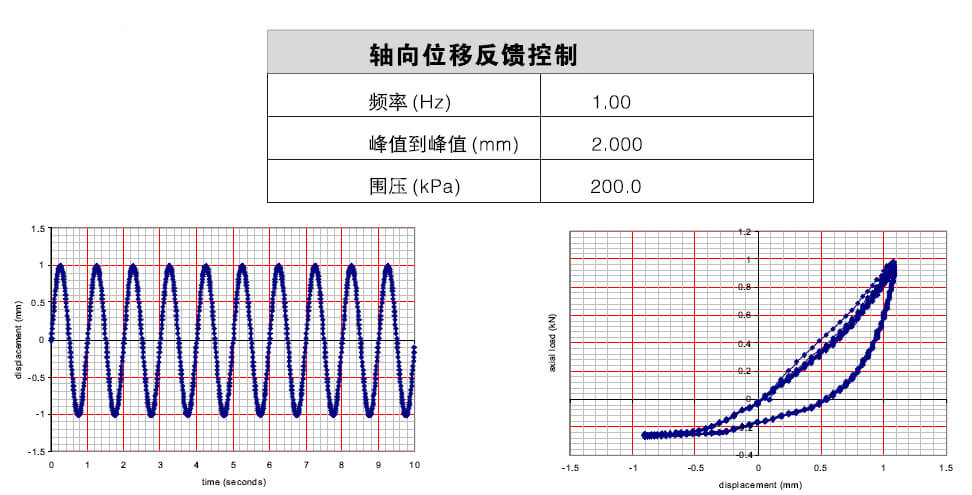

典型試驗結果
