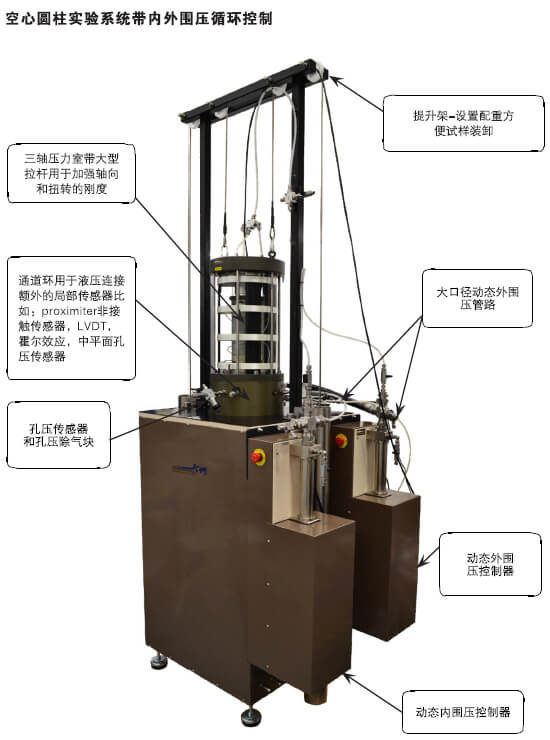

GDS空心圓柱設備（SS-HCA）可以給空心圓柱土樣施加旋轉位移和扭矩。這套設備可以控制 3個主應力的大小和方向?？梢赃M(jìn)行以下研究：

• 土的各向異性

• 主應力旋轉的效應

• 中主應力旋轉的效應

空心圓柱系統（SS-HCA）可以完成一系列的應力路徑試驗。加載系統由計算機控制，應變直接在試樣上測量。這些應變也可以伺服控制?？梢栽谝韵略囼?yàn)條件下研究:

• 平面應變

• 簡單剪切

• 非常小的剪切應變

主要特點：優點：

該系統具有較高的軸向和扭轉剛度，并具有最少量的齒隙和摩擦	從而使機器能夠很好地適用于小應變測試，直至高負荷和高應變測試。
系統的靈活性	試樣尺寸、荷載、壓力可以選擇來確保系統特殊定制來適應實驗和預算要求。
水下可更換集合軸向和扭矩的荷重傳感器	測量軸向荷載或扭矩不會由于荷載錘的摩擦帶入誤差。
壓力室上蓋提升框架	標配用于方式提升壓力室上蓋
可以用作三軸實驗系統	通過改變底座，系統可以轉換成全功能的動態三軸試驗系統。
平衡錘	允許靜態壓力控制器用于圍壓加載，動態實驗時不會產生明顯波動。

技術參數：

軸力/扭矩量程(kN/Nm):	10/100,10/200,12/200,15/400,20/100,20/200
試樣尺寸 (mm):	100/60/200or 200/160/400 (OD,ID,高度)
工作頻率(Hz):	2 or 5
圍壓量程 (MPa):	1,2
軸向荷載分辨率:	<0.3N(用于10kN系統)
軸向位移編碼器分辨率:	<1µm
扭矩精度 (Nm):	動態HCAd= <0.03Nm
扭轉位移精度(度):	動態HCAd= <0.04度
尺寸 (mm):	700 X 700 X 1000mm (不含壓力室)， 1450mm (含壓力室)， 2350mm（含壓力室提升架）
大概重量 (kg):	500

自適應控制固件

動態空心圓柱標配

自適應控制是一個劃時代的技術改善了設備的動態荷載控制表現，因而增強了試驗精度GDS自適應控制固件算法根據觀測到的試樣剛度，自動調整控制增益值，無需用戶預先輸入試驗剛度的優先值。這也帶來了另外的優點，來確保試驗中正確處理試樣剛度改變。

舉一個液化試驗中的例子，過程中當土樣液化時，試樣剛度明顯的減小。當用設備運行GDS自適應控制時，固件自動根據動態試驗的試驗進程，基于土樣的剛度變化優化控制增益值。能持續不變的施加荷載振幅到試樣上。

試驗數據

典型試驗結果

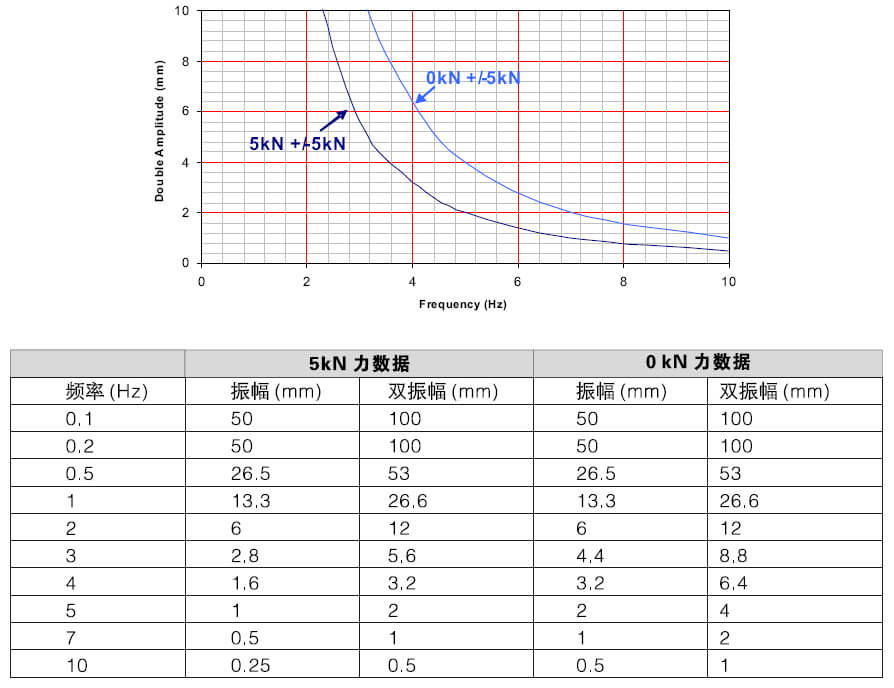

以下試驗結果基于SS-HCA動態系統，頻率為5Hz。注意：選用不同頻率結果不同。
