由歐美大地儀器設備中國有限公司在中國代理的美國橋梁診斷公司（BDI）無線結構測試系統（STS-WiFi）于2008年11月1日在大慶油田的鋼鐵1205鉆井隊的井架上一次調試成功。
這是BDI在我國銷售的第一套32通道無線結構測試系統，為鉆井井架安全承載能力評定提供了一種無線方法。由于采用了無線測量技術，免除了電纜運輸和連接的繁重工作，大大地提高了測試效率和測試人員的安全性。

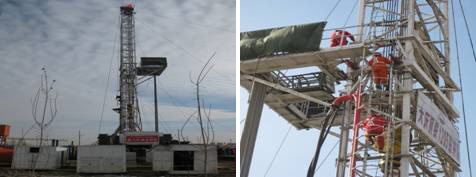

鋼鐵1205鉆井隊井架
井架是石油鉆井和修井作業過程中的重要組成部分，現代鉆井、修井作業都使用井架。井架負責起升和下放鉆柱、安放天車、懸掛游車、大鉤等機具以及存放鉆柱、油管等。井架作為鉆機系統設備中的關鍵部分，其安全性能直接關系到整套鉆機系統的安全生產，現已被納入評價鉆機體系安全運行的項目之中。在長期生產使用過程中，由于拆裝、運輸、超載和腐蝕等各種因素的影響，井架各桿件、桿件間連接及整體都會出現不同程度的損傷缺陷，這些損傷缺陷使井架的承載能力低于原設計，導致安全載荷的未知，造成生產安全隱患。為確保鉆機鉆井過程的安全運行，準確評定鉆機井架承載能力意義重大。

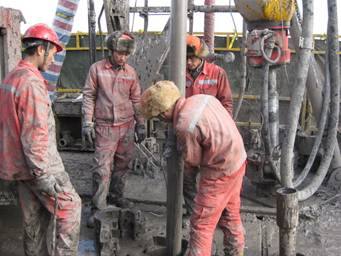

鋼鐵1205鉆井隊工作中
由于井架結構本身是復雜的空間鋼架或桁架結構，其缺陷特征又復雜多樣，而目前評定理論又無法給出精確的評定結果，因此現場試驗是當前評定井架實際承載能力主要手段。而其中測量井架桿件的應力應變是現場試驗中最主要的部分。要在井場實施井架應變測試，操作人員必須攀爬到十幾米到幾十米的井架上安裝傳感器，工作是危險艱巨的。
致力于結構評估的美國橋梁診斷公司最新推出的無線結構測試系統堅固，輕巧和高效。STS-WiFi系統包括一個獨立的基站，和16個四通道的節點模塊，最大可接64個傳感器。裝有WinSTS采集軟件的筆記本電腦與基站，基站與節點模塊都是通過標準802.11b/g無線傳輸協議進行通訊和數據傳輸。通訊距離可達100米。曾榮獲美國《傳感器》雜志2006年傳感器的BDI技術的應變智能傳感器精度高，安裝容易，可重復使用。系統能自動識別傳感器編號無需跟蹤通道號，只需記錄傳感器在結構上的位置即可，大大減少現場記錄的出錯率。整套系統采用充電電池供電，系統可連續工作長達6個小時，省去了現場尋找電源的麻煩。更為重要的是采用無線方法，使得現場試驗工作的危險性和高空作業的強度大大減少。這套系統的另一個特點是其采樣率，為1Hz-500Hz， 這意味著它既可以做靜載試驗，也可以做動態試驗。它可以記錄載荷試驗中的全程數據---連續的動態值。這對于井架評定是非常重要的。
為了現場調試STS-WiFi系統，大慶石油學院秦皇島分院，BDI技術工程師和歐美大地技術人員在光榮的鋼鐵1205鉆井隊的井架上進行了現場應變測試。本次調試試驗在和ZJ30DB鉆機配套的喇4-PS2221塔型井架上進行，采用了STS-WiFi系統的32個通道。在井架中下段和二層臺的4根立柱上共布置了32個應變傳感器，每根方形管樁立柱的4個側面各布置1個傳感器。在提升鉆具，剎住及下放鉆具過程中連續測量4個立柱的動態應變值。全程實時監測應變的變化情況，可提高測試過程的可控性和測試精度。本次試驗，載荷分為5級，分別為48，95，146，257，48kN。加載時間為100秒左右。這次試驗，32個通道的數據理想，32個傳感器，無線數據采集系統工作正常，輸出的數據與石油測試行業常用的Dasylab軟件完全兼容，整個系統一次調試成功。

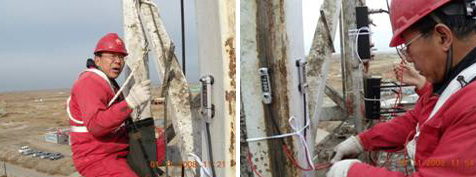

現場傳感器安裝

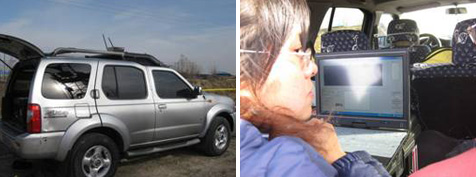

地面數據采集，無線基站和電腦
目前我國在役鉆機井架千余部左右，修井井架的數量將更多。隨著我國對石油能源需求的快速增長，需開發的油田也愈來愈多，特別是近幾年我國加大了對西部油田開發的投資力度，鉆、修井井架的使用數量將會大大增加。其中使用時間超過10年的在役鉆井井架已占井架總數的三分之二，其中超過15年的在役井架超過總數的三分之一。這些井架由于常年在野外比較惡劣的條件下使用，并且井架在拆卸一運輸一安裝這一循環過程中各構件都不同程度地存在著變形、損傷和腐蝕等缺陷，有的還相當嚴重，使井架的承載能力低于原設計，導致安全載荷的未知，成為鉆井及修井作業安全生產中的重大事故隱患。特別是在近幾年我國加大了各行業安全生產的重視力度。因此進行井架承載能力安全檢測評估是勢在必行的工作。而目前作為安全檢測主要部分的井架桿件應變測量大多還采用有線儀器，安裝繁瑣，耗時長，且需要攜帶大量的外部連接導線，增加了操作人員高空作業的難度和危險系數。而BDI公司的STS-WiFi系統，傳感器安裝快捷，一個傳感器安裝只需1-2分鐘，并且采用無線傳輸，無須攜帶電纜，采集軟件操作簡單容易，經過1個小時的簡單培訓，用戶即可使用。這次大慶油田調試，就是由用戶自行完成。BDI這套無線結構測試系統為井架承載能力安全測試評定提供了一種高效方法，已引起了石油測試行業的強烈關注，這次調試成功，勢必會在我國的中石油、中石化、中海油三大石油公司所屬的油田現場測試領域的應用進一步擴大。
培訓

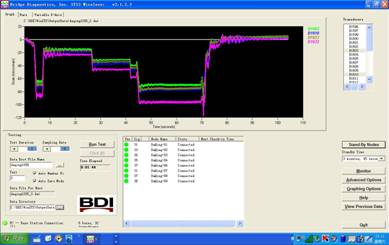

STS-WiFi數據采集軟件實時顯示4個通道應變曲線

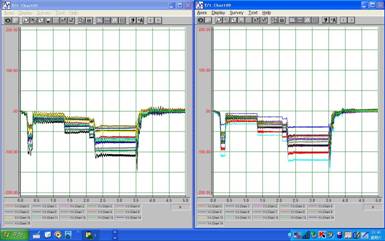

Dasylab分析軟件顯示32通道實測應變曲線
