央視十套《走進科學》欄目《鎮江千年古剎藏“活地”》
——OYO McSEIS-SXW 高分辨率表面波地震儀應用實例
在江蘇省鎮江市千年古剎紹隆禪寺內，有一塊比八仙桌略大一些的地方，每年以1-3厘米的速度微微隆起，使得鋪在上面的地磚自然升高，形成“饅頭狀”， 由于“活地”徐徐向上凸起，給寺院里的工作人員做事行走帶來諸多不便，不得不鏟平，但鏟平后不幾年又會凸起如初，屢鏟屢長，至今依然，現已凸出地面近30厘米，因而被稱為“活地”。這一千百年來就已出現的奇異現象，令人難得其解。

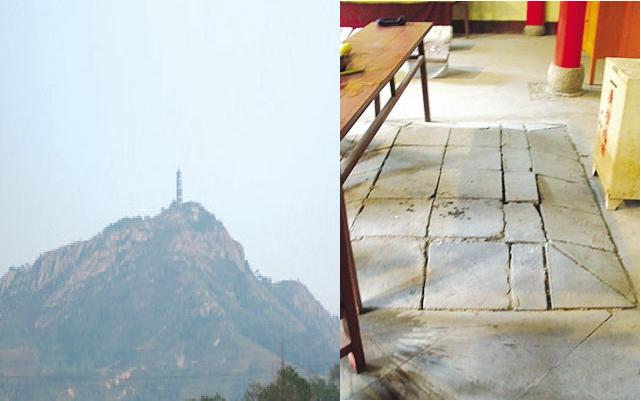

藏有“活地”的鎮江圌山 大自然奇觀——“活地”
鎮江市丹徒區佛協辦公室一位負責人告訴記者，宗教部廳曾經請地質部門來勘察過，根據“活地”上長出的土是白色這一事實，專家們初步分析，認為可能是陶土，陶土是一種礦物質，也叫耐火土和膨脹土，但為何僅僅只有這么一塊地方有這種土而其它地方無，且千年不變，專家們也難以說清楚。就在“活地”前面的地上還長有兩根1米多高，被佛家稱為“龍牙”的石筍，文化大革命中遭到破壞，至今沒有再長出來，有點不可思議。為了解開這一千年謎團，央視十套《走進科學》欄目記者邀請上海同濟大學地下建筑與工程系的專家，實地考察“活地”謎團，種種猜測一一被排除，并用目前先進的日本OYO廠家 McSEIS-SXW 高分辨率表面波地震儀，現場進行無損探測。
這期《走進科學》節目將在2010年8月5日20：30 央視十套播出，想要了解古剎“活地”之謎，敬請收看。 “表面波數據采集系統”是日本OYO廠家獨特的方法，利用多點勘探和OYO的數據分析技術可以很方便的生成二維S波波速地層圖像。McSEIS-SXW 這款儀器設計周到，目的是有效分析S波波速的結構?？梢栽诂F(xiàn)場利用預裝在McSEIS-SXW 高分辨率表面波地震儀里面的“SeisImager/SW”軟件獲得分析結果，還可以在現場利用預裝的另一個軟件SeisImager/2D”進行地震折射分析。它基于Windows XP SP2專業版操作系統，帶TFT彩色顯示，硬盤驅動器，配有USB2.0接口，具有更高的質量和現場可靠性。

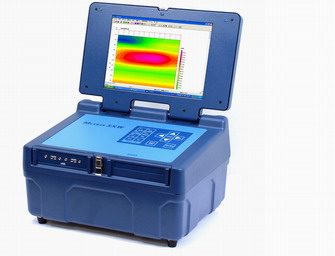

McSEIS-SXW 高分辨率表面波地震儀
McSEIS-SXW 高分辨率表面波地震儀特性：
1. McSEIS-SXW 接收表面波，這些表面波由人工震源激發，例如大錘，采用12個或24個地震檢波器。您可以很方便的對地層進行勘探，而不必采用大型的震源如炸藥、振蕩器之類。
2. 使用易用的地震檢波器（4.5Hz），勘察的有效深度從地表往下約20m。
3. 我們“CMP分析”技術，成功的提高了水平分辨的數據精度，可以二維監測S波速度模型。
4. 用預裝的軟件，您可以自動分析地層情況。
5. 輸入Swedish Weight Sounding, 標準貫入或者 Ram Sounding 等方法測得的N值，可以得到估計的N值二維結構剖面圖。
6. 也可選擇PC上使用的軟件（選配）
7. McSEIS-SXW 廣泛用于各種用途的勘察，例如房屋現場勘察，抗震研究，檢驗地基加固效果等。
