由歐美大地儀器設備中國有限公司代理的法國TOP INDUSTRIE公司巖石三軸流變儀于2010年5月在三峽大學安裝調試成功。目前，國內用戶還有中科院武漢巖土力學研究所、武漢大學、東北大學、河海大學等，TOP INDUSTRIE公司的巖石三軸流變儀在中國的使用范圍進一步擴大。
法國TOP INDUSTRIE公司的Sylvain NICOLE先生特意來華進行此次調試培訓工作，歐美大地公司室內巖土部經理崔治和技術工程師陳翔協助調試，所有試驗結果顯示儀器工作正常，性能良好。三峽大學的老師對TOP INDUSTRIE公司的巖石三軸流變儀的性能及歐美大地公司的技術服務均給與了高度評價，并通過了學校組織的專家驗收會。
法國TOP INDUSTRIE公司成立于1983年，致力于高壓技術的研發和應用。TOP INDUSTRIE自適應全自動巖石三軸試驗機是一套多功能的精密儀器設備，可以完成幾乎所有巖石和混凝土等脆性材料的力學實驗，該系統可應用于土木工程、水電、石油和地礦等測試領域。可以完成的試驗包括：
* 單軸抗壓強度測試；
* 三軸測試；
* 化學和溫度耦合實驗；
* 單軸和三軸流變測試；
* 三軸滲透測試；
* 化學耦合測試（往試樣中注入化學液體，看試樣化學變化的性質）；
其中巖石三軸流變測試是以上測試中要求較高的，通常一個巖石三軸流變?cè)囼?yàn)歷時需要幾個月甚至是一整年，這樣就要求設備必須能夠在很長的時間里保證壓力恒定，以測量隨著時間推移所產生的微小變形增加，這要求設備必須具有好的工藝以及穩定性，方可滿足長時間高負荷的工作要求。TOP Industrie是高壓測試設備供應商，對工藝和材質的無止境要求保證了產品的技術。

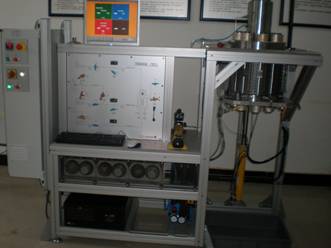

系統全貌圖
首先，安裝試樣和傳感器。

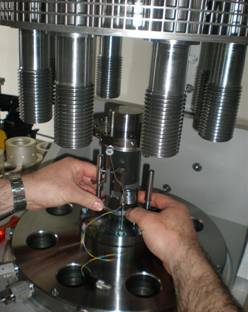

安裝試樣
傳感器的線路布置一定要正確，傳感器的線纜不能擾動試樣。安裝好試樣后，用手泵把壓力室底座提升上去，并用螺絲密封好壓力室。
然后，進入試驗軟件，設置試驗參數。

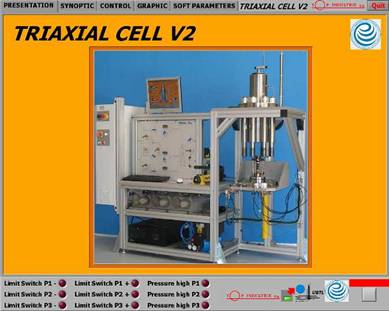

軟件操作界面
全自動巖石三軸試驗機所采用的控制軟件TRIAXIAL CELL V2是基于LabView測試平臺的軟件，可以在PID方式下控制系統，使用簡明易了。試驗數據可以根據用戶設定的采樣間隔時間自動記錄，測試結果數據可以很容易使用Excel軟件進行分析。
試驗的進行方案在軟件控制界面進行，軸向加載的方式有恒定流量、壓力目標值、偏應力、位移等控制模式，實驗者可以根據不同的試驗?zāi)康倪x擇不同的伺服控制模式。對于圍壓的施加主要以恒定目標壓力值或者按照恒定加載斜率的加載方式，孔隙水壓控制器還可以使用恒定流速的控制方式，對于滲透試驗而言意味著可以完成常水頭和恒流量測試。

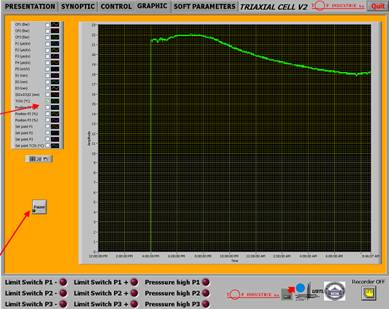

軟件監測界面
在試驗檢測界面中，用戶可以自由選擇想要顯示的測試曲線，在一個監視界面上可以同時顯示多條測試曲線，對于軸向變形，可以選擇單獨的傳感器讀數，也可以選擇對兩個位移傳感器的讀數進行平均處理。
最后，試驗結束后，依次卸載孔隙水壓力、偏應力和圍壓，放低壓力室底座，拆下傳感器和巖樣并清理壓力室。
培訓現場
TOP INDUSTRIE巖石三軸流變儀穩定性高，儀器設計精良，儀器操作簡單，安裝、拆樣不費力，軟件操作設置簡單易用，為客戶提供了理想的巖石三軸試驗條件。
如欲了解詳細的技術參數，請直接與歐美大地各地辦事處聯系。
