DataTaker大壩安全自動化監測系統是于水利水電行業工程集數據采集與處理系統、供電系統、防雷系統、通訊系統等于一體的自動化監測系統。系統結合了數據采集技術與新的現代電子信息技術，擁有高穩定性和高抗干擾能力的優勢，并具有品質高、適應性強、兼容性廣等特性，在水利大壩監測領域有豐富經驗。該系統目前已在很多國內外大型科研項目中得到應用。
DataTaker自動采集系統采用全分布式智能節點控制開放型的全網絡結構，主要由現場監測單元(MCU)、機柜、網絡通訊系統(包括光端機和無線通訊設備等)、電源系統、防雷接地系統及數據自動采集系統軟件等組成?，F(xiàn)場監測單元(MCU)可接入各個生產廠家的監測儀器，同時按設定時間自動進行巡測、選測、存儲數據，并向遠方的管理處報送數據。即使管理處的上位機出現故障，各現場數據采集單元仍能獨立工作，并能將數據通過通信網絡傳送到指定的管理處或通過便攜計算機讀取存儲在現場數據采集單元內的監測數據。
應用范圍：

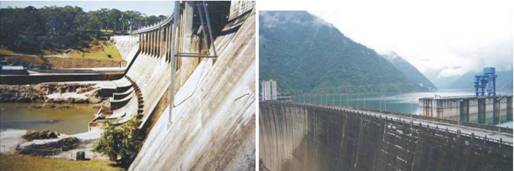

土石壩、混凝土壩、渠道的自動化安全監測。

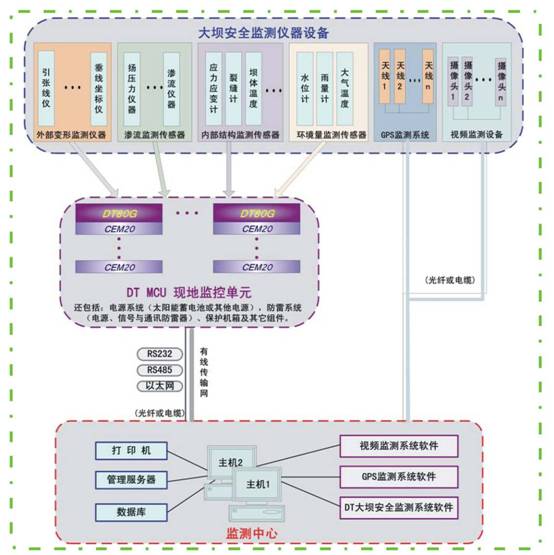

DataTaker大壩安全監測系統拓?fù)鋱D
監測項目：
變形監測：包括大壩本身及局部的水平位移監測和垂直位移監測；
滲流監測：主要針對土石壩、混凝土壩的揚壓力、滲流量監測；
內部結構監測：主要對大壩的應力應變、裂縫及溫度等進行持續自動化監測；
環境量監測：包括水位、氣溫、降雨量等量的監測；
視頻監測：可對暫時無法接近的大壩全貌進行監測，也可監測溢洪道或泄洪底孔安全，還可以對未經許可不得進入的附屬設施和控制單元等進行監測。
DT MCU監測單元主要技術指標：
1.通道數：DT MCU 標準型為40個差分通道,可擴展成80、120、160、200個差分通道。
2.測量方式：通過重復計劃、即時計劃、X計劃等方式實現定時、間斷、單檢、巡檢、選測或任設測點群測量，同時可實現分類、分部位儀器的不同測量周期測量。
3.定時間隔：10毫秒～180天重復采樣，可任意設置。
4.采樣時間：50ms～2s／點。
5.電源管理：工作電壓寬范圍10～30VDC，采用交、直流兩種供電方式，具有6V4AHr免維護鉛酸蓄電池，支持24小時不間斷運行，可控制休眠狀態模式，實現最長的連續工作時間，在1小時采樣頻率下，可正常工作3個月以上?？赏ㄟ^(guò)內部通道查看電源的電壓和電流，及時了解現場供電狀況。
6.通訊接口：具有1個USB通訊口、1個以太網通訊口、1個串行通訊口（RS232）、1個RS485通訊口和1個U盤存儲接口（方便現場下載暫存的數據）。
7.數據存儲容量：可提供128M的內部存儲空間。
8.工作環境：溫度：-45℃～+70℃，相對濕度≤95%。
9.平均無故障時間（MTBF）：≥30000h。
10.平均維修時間（MTTR）≤1h。
11.設備傳輸?shù)恼`碼率≤10-4。
12.自動采集數據的缺失率<1%。
13.防雷電感應：≥1500W。
14.差阻式儀器測量范圍：電阻比：0.8000～1.2000，電阻：0～120Ω。
15.弦式儀器測量范圍：頻率：400～6000Hz，溫度：-50℃～+150℃。
16.標準信號測量范圍：電壓：±30V，電流：0～20mA。
17.數字接口：RS232、RS422、RS485、SDI-12、開關量和高頻計數等。
各型號MCU配置表
各型號MCU接入儀器能力表
以上表中所列數據為對應一種MCU型號連接單種類型儀器的最大數目，當同時混合連接多種類型儀器時數目分別累加計算即可。

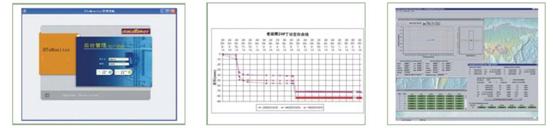

DataTaker大壩監測系統應用軟件：
DTsMonitor監測采集軟件；
GPS 數據處理軟件；
視頻監測軟件。
歐美大地儀器設備中國有限公司是澳大利亞DataTaker自動化監測系統在中國的獨家代理商，為中國用戶提供全方位的服務，歡迎有興趣的新老用戶聯系我公司在中國的辦事處。
