由歐美大地儀器設備中國有限公司獨家代理的英國GDS公司共振柱試驗系統（RCA）于2009年9月在鄭州黃河水利科學研究院安裝調試成功。這是繼北京工業大學采購GDS共振柱后的第2臺新型GDS共振柱登陸中國，英國GDS公司共振柱試驗系統（RCA）在中國的使用范圍進一步擴大。
英國GDS 共振柱試驗系統(RCA) 是在實心或空心圓柱形土樣的底端施加一個振動激勵。通過一個電磁驅動系統產生一個扭轉或縱向激勵。通過測量自由端的運動、波速和材料的阻尼確定頻率。剪切模量通過獲得的速度和試樣的密度可以計算出來。
該套系統主要的特點是采用RCA技術，如電流驅動放大器。GDS提供的RCA系統應用跨導電源放大器電流驅動。這是因為RCA系統阻抗隨頻率改變的事實。在高頻時，使用恒定電壓，可以看到電流不斷減小。由于扭矩與電流成比例，扭矩也將隨之減小。
本次安裝調試由英國GDS公司的Alistair先生指導，歐美大地公司技術部陳翔先生協助，試驗結果顯示儀器工作正常，性能良好。黃河水利科學研究院對GDS公司共振柱試驗系統（RCA）的性能及歐美大地公司的技術服務均給與了高度評價。

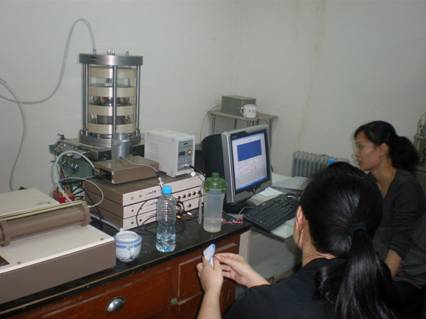

系統布置圖
設備的安裝調試過程非常順利。
首先，使用標定儀器進行系統標定，用于計算扭轉和彎曲的共振頻率。GDS提供3個不同剛度標定棒和3個標定砝碼。

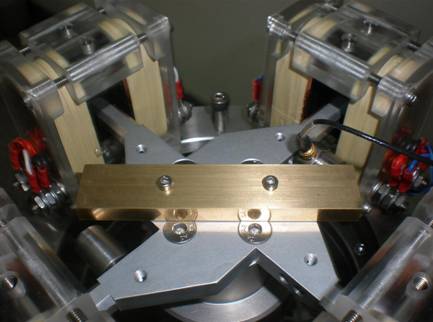

系統標定
標定完成后，用砂樣進行了調試。

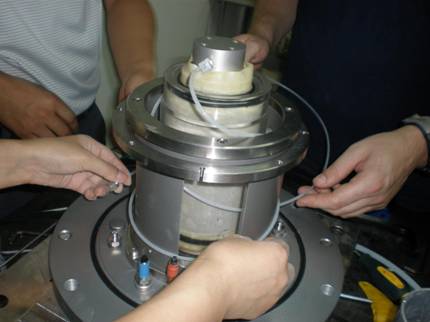

安裝試樣
使用GDSLAB軟件進行試樣的飽和、固結試驗。
GDS RCA軟件是用來控制和采集來自共振柱的數據。通過RCA軟件進行試樣的共振扭轉，共振彎曲，扭轉阻尼比，彎曲阻尼比試驗。
在扭轉試驗中，四對線圈串聯起來，從而產生一個凈力矩施加到試樣上。為了施加彎曲振動，線圈轉換（自動）只有兩個磁鐵力為試樣提供水平力，從而產生彎曲激勵。這樣可以通過相同的線圈和磁鐵應用在彎曲和扭轉振動中。
當進行阻尼比試驗時，該設備設計成盡量減少設備的阻尼。自由振動衰減期間，磁鐵在線圈中的運動通常會產生“反”電動勢，這樣會產生較大的設備阻尼誤差。在GDS共振柱中，在自由運動衰減期時，軟件可以控制硬件通過線圈產生一個“斷路”，這樣可以避免“反”電動勢的產生。

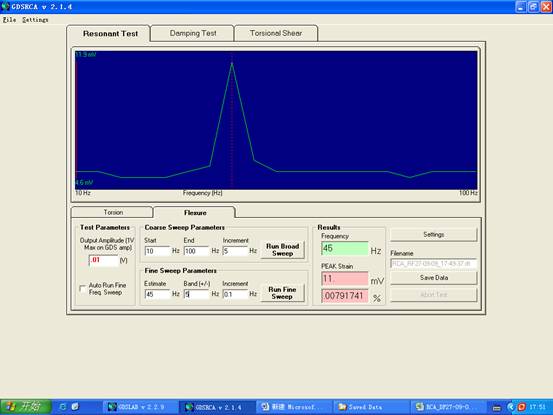

共振試驗數據

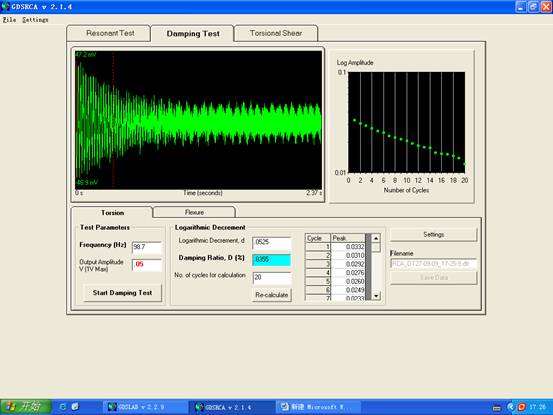

阻尼比試驗數據
從試驗結果可以看出，頻率曲線良好，阻尼比曲線擬合良好，系統工作情況理想。
GDS共振柱試驗系統（RCA）穩定性高，設計上實現了最大剛性與最小能量損失相統一，系統的扭轉試驗和彎曲試驗操作簡便，軟件操作簡單易用，為客戶提供了很好的共振試驗方法。
如欲了解詳細的技術參數，請查看歐美大地公司網站，或直接與歐美大地各地辦事處聯系。
