——從福建漳州PX工廠爆炸事故看光纖滲漏監測的重要性

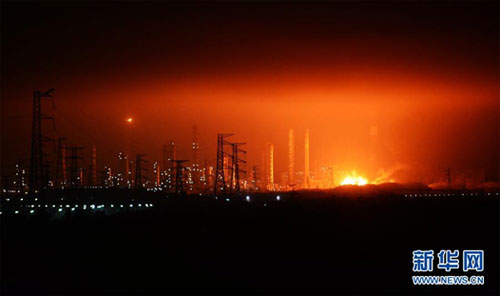

2015年4月6日18時56分左右，福建漳州古雷騰龍芳烴乙?guī)炷鲇屯獬槭?span lang="EN-US">41單元發生爆炸。這是時隔不到2年的時間里，福建漳州古雷PX項目第二次發生爆炸。事故起因是由于33號騰龍芳烴裝置和周邊的常壓渣油儲罐發生漏油著火所致。
類似這種事故發生是否可以有效的監測、控制甚至避免呢？答案是肯定的。目前國外已經有了比較成熟的方法即分布式光纖監測技術，用分布式光纖傳感器對可能誘發事故的風險源進行監測，通過監測系統實現對油氣設備的24小時實時監控、在線預報警等功能，有效監控油氣儲運系統的運行，避免類似事故的發生。
分布式光纖監測技術是目前最可靠的在線監測技術；分布式光纖傳感器可實現對整個被監測主體系統24小時實時在線監測，精確定位泄漏點或損壞點，提供管道網絡的整體運行狀況的可視化查詢，提供系統異常情況的在線預報警功能，確保主體系統穩定、高效、安全的運行。
接下來我們來看分布式光纖監測系統如何實現對油氣儲運系統的實時監測的。
1、為什么要對油氣儲運設備布設滲透監測系統？
石油化工產品（如原油、成品油、天然氣、煤氣、氨氣或氯氣等）的泄漏可能會給項目所在地的人員財產安全、生態環境等造成嚴重的后果。
油氣泄漏可能有不同的原因，如管道、設備的腐蝕、疲勞、材料缺陷、振動、溫度異常、高壓或地面運動引起的過度變形等等。一旦發生油氣的泄露，則極易誘發火災、爆炸、環境破壞等，因此有效的對油氣設備進行全方位、全時段的實時監測，對可能出現的滲漏做到及時發現甚至預報預測，對于整個油氣儲運系統的運行有著極其重要的意義。
2、為什么有些布設了監測系統的油氣儲運設備還會發生泄漏、爆炸事故呢？
目前我國相關領域現有監測技術主要存在以下不足：
- 監測響應滯后，監測設備只有在泄漏量足夠大時，才能監測到風險，但這時環境已經被明顯破壞或者事故往往已經發生；
- 滲漏點定位精度不夠，即使傳統系統探測到了泄漏，但系統無法準確定位泄漏點——造成響應延時，無法及時采用有效的應急措施；
- 部分監測手段性價比差，應用嗅探器和熱成像儀等設備，需要較高的維護成本，并需要安裝大量的設備，卻只能檢測到小范圍的泄漏；
- 無法做到全時段實時監測，一些泄漏檢測和監測系統是間歇性使用的。當泄漏發生在檢測或監測空隙時，將可能無法及時發現，從而造成嚴重的安全事故。
3、分布式光纖數字式泄漏監測系統如何實現監測并改進前文提到的傳統監測系統的不足呢？
相對于現有的大部分監測系統存在的不足和缺陷，瑞士SMARTEC公司成功研發了基于分布式光纖監測技術的監測系統，彌補了目前存在的不足，實現了對油氣儲運系統的全方位、全時段在線實時監測，此系統在歐美亞等多個油氣項目中得到成功的應用，取得了良好的經濟和社會效益。
監測原理
分布式光纖數字式管道泄漏或滲漏監測的基本原理是：采用分布式光纖傳感器對管道進行監測，當管道上的某點發生泄漏或滲漏時，管道周圍的溫度會發生變化（焦耳湯姆遜效應），監測系統可及時監測到這個變化，并可在空間（泄漏點周邊的幾米范圍內）和時間（泄漏發生時間點）上精確定位異常的變化。
系統運行原理示意圖

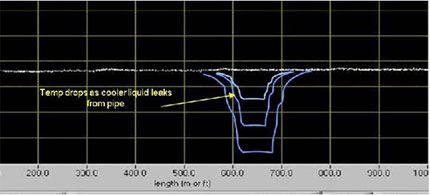

滲漏異常判別示意圖
系統組成
Smartec的管線監測系統由光纖傳感器、測量設備和數據處理軟件組成。不同的光纖可用于不同的溫度傳感監測（常規和高溫環境）。光纖可設計成安裝在管線表面或其附近區域。
分布式溫度測量系統（DiTemp）測量傳感器的長度可達到2 x 45 km（上行和下行）。
配套軟件可實現氣體、液體和多相體管線的滲漏在線監測及監測結果的顯示，顯示界面友好，當出現異常情況時可生成報警。

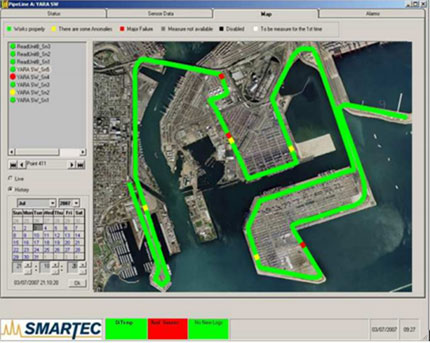

基于GIS地圖的監測系統界面截圖
分布式光纖數字式泄漏監測系統的優勢：
- 實現了對油氣儲運系統的全方位、全時段在線實時監測；
- 可在空間和時間上快速定位泄漏，最小化操作人的安全風險；
- 監測系統運行基于光信號，在監測區域內不需要電源，特別適合于易燃易爆等危險區域的監測；
- 光纖采用被動式的的傳感光纖，堅固耐用，使用壽命超過30年，維護成本低；
- 可監測到毫米級的微小泄漏，在泄漏變大或形成重大災害之前及時采取措施；
- 系統完全自動化，降低人員成本和人員危險性，并實現了全時段實時監測；
- 操作系統可通過通用接口與現有的大部分SCADA系統和工業控制系統兼容。
Smartec分布式光纖數字式泄漏監測系統成功項目案例（部分，詳見后附表）：
- 某石油管線監測項目（Mero Gmbh&CO.KG-Wuerzburg）-德國，2002
- 某海水輸水管線監測項目（EWE AG-Oldenburg）-德國，2002
- 多相管線滲漏監測項目（Tecnomare SpA-Venezia(Italy)）-北美洲，2004
- 某化肥廠氨氣管道滲漏監測項目（圖1，圖2，圖3）（Yara Italia S.P.A）-意大利，2007
- 某輸水和輸油管線監測（Shell International Exploration and Production Inc.-Houston(USA)-挪威，2008
- 某天然氣管線的腐蝕監測（WINGAS GmbH&CO KG-Kassel(Germany) )-德國，2009
- LNG儲罐監測（Gaztransport & Technigaz – Paris (France) )-法國，2010
- 油氣多相管線監測（150km）(Indian Oil Corporation Ltd. – New Dehli (India) )-印度，2011
附表： Smartec公司分布式光纖監測項目統計表
| Veba Oel AG - Gelsenkirchen (Germany) | Ammonia tank | 2001 | Germany |
| Tecnomare SpA - Venezia (Italy) | SPAR platform deepwater production riser | 2002 | Italy |
| Shell International Exploration and Production B.V. - BJ Services Company Ltd. | Power and data Transmission composite coiled tubing for the exploration of hydrocarbons | 2002 | Holland |
| Mero GmbH & CO. KG - Wuerzburg (Germany) | Oil pipeline | 2002 | Germany |
| EWE AG - Oldenburg (Germany) | Brine Water pipeline (55km) | 2002 | Germany |
| SNAM Rete Gas - San Donato Milanese (Italy) | Gas pipeline (500m) | 2003 | Italy |
| Tecnomare SpA - Venezia (Italy) | Multiphase pipeline leakage detection | 2004 | n.a. |
| EDF Electricitè de France - Chatou (France) | Reinforced concrete pipe | 2006 | France |
| Roxar Flow Management AS - Stavanger (Norway) | Fiber Optic cable to be deployed in oil wells | 2005 | Norway |
| Pipelife Nederland BV -Enkhuizen (Holland) | Composite pipe for crude oil | 2005 | Holland |
| Smart Pipe Company, LP - Katy TX (USA) | Reinforced thermoplastic pipeline | 2005 | USA |
| Yara Italia S.p.A. - Polimeri Europa - Ravenna (Italy) | Ammonia pipeline | 2007 | Italy |
| PraOil Oleodotti Italiani - ENI SpA - Sannazzaro de" Burgondi (Italy) | Water pipeline | 2007 | Italy |
| Shell International Exploration and Production Inc. - Houston (USA) | Water and Oil pipeline | 2008 | Norway |
| PraOil Oleodotti Italiani - ENI SpA - Sannazzaro de" Burgondi (Italy) | Oil pipeline | 2008 | Italy |
| GEOPROBER DRILLING LTD. - Aberdeen (UK) | Subsea riser"s re-entry hub | 2008 | UK |
|
|
