隨著“十二五”正式開局,中國又對能源裝備產業確立了新的發展目標。我國國民經濟的持續高速發展促進了石化、管道產業固定資產的增長、新建和改造項目的增加,必將帶動對石油石化設備、管道檢測技術的需求,帶動石化裝備制造業的發展。超聲波成像儀技術(超聲波相機I600)將會為大型石油石化管道檢測起到推波助瀾作用。
超聲波相機在工業中主要用于航空航天、航運、石化、汽車、微電子、食品行業的存儲罐、管道系統、核工業壓力容器、船舶、電路板、飛行器和汽車的檢測;在材料檢測方面它適用于復合材料、金屬材料、微電子材料和塑料。它也可以通過顯示全波形A超聲波掃描(A-scan),配合門控容量來實現標準流量檢測功能。AcoustoCamTM工業用成像設備能立即檢查出材料的空隙、分層、裂紋和腐蝕等缺陷。相對傳統的點對點超聲波掃描、相控陣、單成分檢測,Imperium的快速C超聲波掃描系統(C-scan)進行了相當?shù)母倪M。
檢測原理:系統操作通過聚焦一個區域內不聚焦的超聲波,使其形成一個平行的平面波,波碰到目標并被散射,通過聲透鏡收集散射能量并聚焦在超聲檢測傳感陣列(探測陣列由兩部分組成,ROIC和壓電材料,壓電材料附著在ROIC上),當能量傳遞到壓電材料上時產生電壓,通過超聲換能器,將其轉換為一個標準的CCD視頻成像陣列。

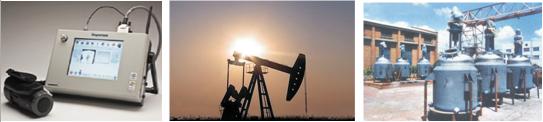

石油石化行業的檢測需要獨特的設備。大量的鍋爐壓力容器和管道需要檢測裂紋和腐蝕情況,一個小的露點帶來石油或天然天大量泄露的災難性后果,從而引起環境污染和破壞社會和諧穩定。由于檢測面積大,檢測過程將消耗大量時間,傳統的檢測方式復雜、耗時,并需要檢測人員有相當?shù)慕?jīng)驗,否則就會誤檢和漏檢。
Imperium公司超聲波相機中的腐蝕成像系統解決了這個問題。此系統為石油石化行業研發設計,可以掃描并拼接腐蝕圖片,快速、簡單的拍攝管道及壓力容器內部腐蝕圖。通過可視圖像及缺陷深度數據,可現場立即判斷腐蝕問題。

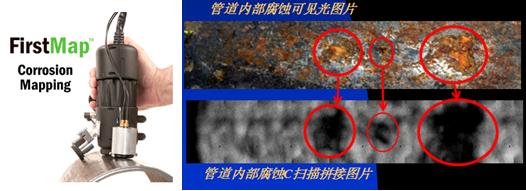

超聲波相機I600生成一大張拼接圖片,有C掃圖像及深度信息

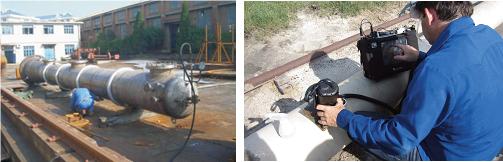

管道檢測,儲油罐檢測,容易操作,無須經驗,大面積快速檢測

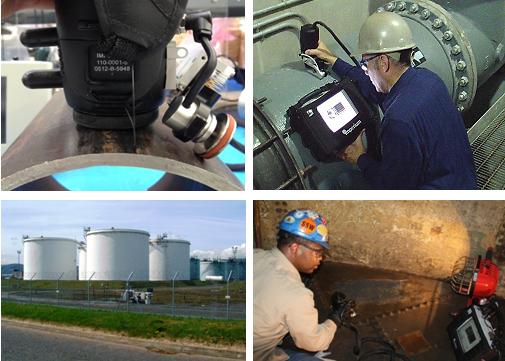

管道檢測,儲油罐檢測,容易操作,無須經驗,大面積快速檢測

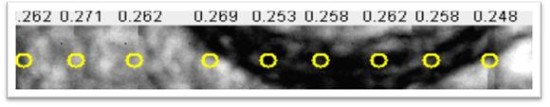

壓力容器底部腐蝕圖
