無損檢測就是Non Destructive Testing，縮寫是NDT（或NDE，non-destructive examination），也叫無損探傷，是利用物質的聲、光、磁和電等特性，在不損害或不影響被檢測對象使用性能的前提下，檢測被檢對象中是否存在缺陷或不均勻性，給出缺陷大小，位置，性質和數量等信息。
無損檢測方法很多，但在實際應用中比較常見的有以下幾種：
● 目視檢測（VT）
目視檢測范圍：
1、焊縫表面缺陷檢查。檢查焊縫表面裂紋、未焊透及焊漏等焊接質量。
2、狀態檢查。檢查表面裂紋、起皮、拉線、劃痕、凹坑、凸起、斑點、腐蝕等缺陷。
3、內腔檢查。當某些產品(如蝸輪泵、發動機等)工作后，按技術要求規定的項目進行內窺檢測。
4、裝配檢查。當有要求和需要時，使用同三維工業視頻內窺鏡對裝配質量進行檢查;裝配或某一工序完成后，檢查各零部組件裝配位置是否符合圖樣或技術條件的要求;是否存在裝配缺陷。
5、多余物檢查。檢查產品內腔殘余內屑，外來物等多余物。
● 射線照相法（RT）
利用射線（X射線、γ射線、中子射線等）穿過材料或工件時的強度衰減，檢測其內部結構不連續性的無損檢測方法。
● 超聲波檢測（UT）
超聲波在被檢測材料中傳播時，材料的聲學特性和內部組織的變化對超聲波的傳播產生一定的影響，通過對超聲波受影響程度和狀況的探測了解材料性能和結構變化的技術。
● 磁粉檢測（MT）
利用漏磁和合適的檢驗介質發現試件表面和近表面的不連續性的無損檢測方法。
● 滲透檢測（PT）
利用液體的毛細管作用，將滲透液滲入固體材料表面開口缺陷處，再通過顯象劑將滲入的滲透液吸出到表面顯示缺陷的存在。
● 渦流檢測（ECT）
利用鐵磁線圈在工件中感生的渦流，分析工件內部質量狀況的無損檢測方法。
● 非常規檢測方法
除以上指出的六種，還有以下幾種非常規檢測方法值得注意：聲發射（AE）；泄漏檢測（LT）；相控陣檢測（PA）；導波檢測（GW）；
混凝土結構是常見的工程結構，它是由混凝土和鋼筋組成?；炷翉?qiáng)度的檢測是混凝土結構可靠性鑒定的一個重要內容。

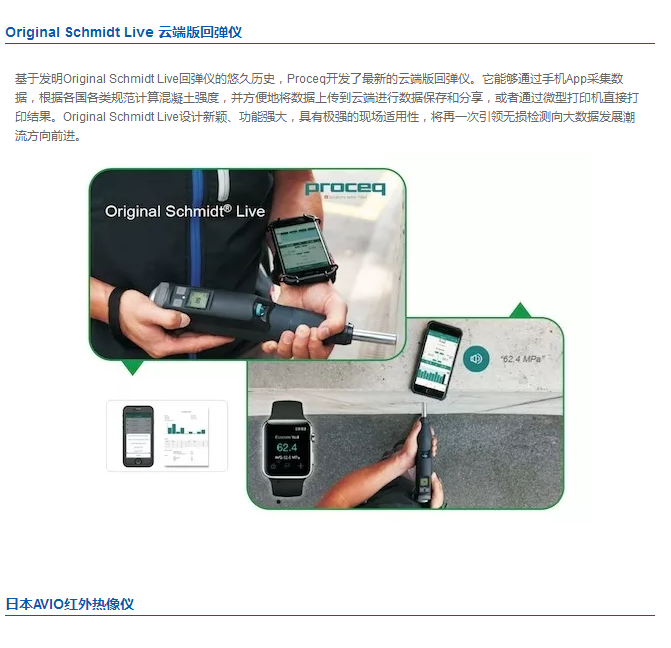

● 回彈法無損檢測
回彈法的原理是根據混凝土表面的硬度與抗壓強度之間有一定的關系，利用混凝土表面硬度來推定混凝土的強度。所用的儀器是回彈儀?；貜梼x最大的優點就是簡單、方便、快速。近年來，新型回彈儀將微電腦芯片安裝在回彈儀上，稱為數顯回彈儀，加快了回彈儀的數據處理過程，使用更加方便。
● 超聲脈沖法無損檢測
超聲波穿過混凝土構件，接收探頭再將超聲波轉換為電信號。在一個工程大量采用同一種混凝土?xí)r，還可以用超聲脈沖法檢測混凝土的強度。這需事先建立聲速與混凝土抗壓強度之間關系的曲線，來實現超聲脈沖法檢測混凝土的強度。在已知混凝土的超聲波聲速的條件下，利用超聲檢測儀測量聲時，還可以得到混凝土構件的厚度。
● 超聲回彈綜合法無損檢測
超聲回彈綜合法是指采用超聲檢測儀和回彈儀，在結構或結構混凝土的同一測區分別測量超聲聲時和回彈值，再利用已建立的測強公式，推算該測區混凝土強度的方法。與單一的回彈法或超聲法相比，超聲回彈綜合法可以減少混凝土齡期和含水率的影響，對較高強度的混凝土不敏感，較全面的反映了混凝土的實際質量，綜上優點，使其測量范圍加大，測試精度也有明顯的提高。
● 鉆芯法無損檢測
鉆芯法就是利用鉆芯機及配套機具，在混凝土結構構件上鉆取芯樣，通過芯樣抗壓強度直接推定結構的混凝土強度的方法。鉆芯法無須混凝土立方體試塊或測強曲線，具有直觀、準確，代表性強，可同時檢測混凝土內部缺陷等優點，在工程檢測中得到廣泛應用。鉆芯法除檢測混凝土的強度外，還可以通過芯樣檢測混凝土結構或結構的裂縫深度、受火或受凍混凝土的損傷深度等內部缺陷。
● 拔出法無損檢測
拔出法是將安裝在混凝土中的錨固件拔出，測出最大拔出力，根據預先建立的拔出力與混凝土強度之間的關系推進混凝土強度的方法。這是一種局部微破損檢測方法。拔出法分為兩類，一類是預埋拔出法，即在混凝土構件或構件的施工過程中預先安裝錨固件，待混凝土硬化再將錨件拔出，檢驗新澆混凝土的強度。另一類是后裝拔出法，在已硬化的混凝土構件表面鉆孔，安裝一特制的膨脹螺栓，然后將膨脹螺栓拔出，測定混凝土的強度。實際工程中，后裝拔出法應用較多。
當前建筑鋼結構工程無損檢測的對象是鋼結構材料本身以及焊縫，主要問題就是缺陷，分為表面和內部缺陷兩種。常見的表面缺陷有：燒穿、表面有氣孔、焊縫不完全、咬邊等等；而內部缺陷有：裂紋、未熔合、未焊透、雜質嵌入等等，針對這兩種類型的缺陷，常用的無損檢測技術主要有如下幾種。
● 射線探傷檢測技術
射線探傷檢測技術是射線在通過被檢測物體時的強度衰減，來檢測出結構的缺陷。常用的射線是x射線和γ射線。該方法的具體點來講就是射線在穿過被檢物體后，受到不同程度的衰減，被投射到x或γ射線的膠片上，通過顯影技術，得到物體厚度的變化和內部缺陷情況的圖像，然后就可以根據圖像上的缺陷尺寸大小、形狀以及數量，對結果進行評價。但該方法的最大缺點就是危害人體健康，射線具有放射性，設備投入較大，攜帶不方便。
● 超聲無損探測技術
超聲無損探測技術是利用超聲波在鋼結構焊縫缺陷中的傳播受到不同程度的影響而使得聲時、振幅、波形等參數改變，來檢測材料和焊縫缺陷的性質，超聲檢測的常用頻率是0.5-5MHz，常用的超聲檢測是A型脈沖反射法。超聲檢測技術的優點是對平面型缺陷的檢測敏感，能夠非常迅速的檢測出未焊透、未熔合等缺陷。檢測速度快，超聲檢測儀器方便攜帶、價格優勢使得成本低廉。該檢測對材料焊縫表面的粗糙程度有一定的要求，且只適合厚度在8mm以上的板材、管材對接焊縫，缺陷的表達沒有射線探傷直觀，同時受到檢測人員的操作水平和熟練程度影響，對焊縫根部的缺陷檢測比較困難，主要受表面焊縫的形狀影響。
● 磁粉探傷檢測技術
磁粉探傷檢測技術是根據被檢鐵磁性材料在磁化后內部產生強烈的磁感應強度，當鋼結構材料中有缺陷或者材質、形狀造成非連續性時，磁力線會發生變化，而透出材料本身的范圍，形成漏磁場，此時磁粉受到磁力線的作用在材料表面或近表面進行重新堆積，可以宏觀現實出缺陷的情況。該方法的優點是檢測速度迅速、稍微有點缺陷或者裂縫就能檢測出來，靈敏度高，檢測的投資成本較低。但該技術只能對表面或者近表面缺陷進行檢測，要求被檢測材料為鐵磁性，對一些材料的內部或者較深的缺陷無法檢測出來。只適合8mm以下的板材和管材對接焊縫的外觀檢測。另外，對某些要求嚴格的鋼結構材料還需要進行檢測后消磁。
● 滲透探傷檢測技術
滲透探傷檢測技術是在一些零部件表面進行涂抹含有熒光材料或者染色材料的滲透液體，待一段時間就能滲透到表面具有開口的缺陷中，一直滲滿整個缺陷。待去除材料表面的滲透液后，再利用涂抹的顯像劑的吸引作用，將缺陷內的滲透液反吸回顯像劑中。通過光源的照射，可以是紫外線也可用白光，顯示出缺陷的形狀和大小尺寸。該滲透探傷檢測技術的優點是檢測設備簡單、方便攜帶，在沒有電源的情況下就可以進行探傷檢測，適合于各種金屬和非金屬材料，材料作用范圍比較廣泛，對缺陷的顯示比較直觀。但是，對于比較微小的缺陷，滲透液難以滲入和吸出，缺陷的深度就難以檢測出來，所以只適合表面缺陷的檢測以及近表面的缺陷檢測。檢測后的清潔工作也是必須進行的，然而有相當?shù)牟糠值臋z測人員忽略此操作步驟。
